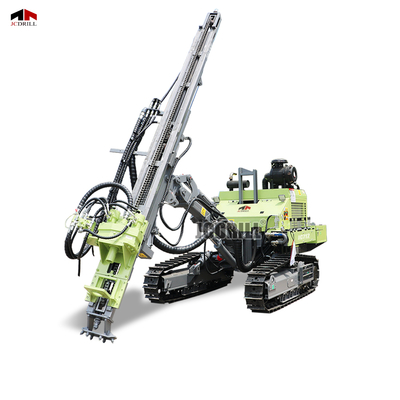

Surface vers le bas Le creuseur de trou monté YUCHAI Power Drilling Rig Conception de taille compacte

>> Description des produits

Conçu pour le forage à moyenne profondeur avec une flexibilité opérationnelle améliorée, JC712 prend en charge les profondeurs de forage jusqu'à 35 mètres, s'adressant à un large éventail de conditions géologiques. Sa longueur de tige de forage adaptable (2000 mm ou 3000 mm) et la plage de diamètre de trou de φ90 à 140 mm fournissent des solutions polyvalentes pour la construction, le forage des puits d'eau et l'exploration géologique. La plate-forme dispose d'un système de collecte de poussière de type sèche à 12 cœurs, améliorant la conformité environnementale et la sécurité des opérateurs en minimisant les particules en suspension dans l'air. Combiné avec l'interface de construction robuste de la machine et de contrôle convivial, fait de JC712 un fiable. Avec un poids total de 5,3 tonnes et des dimensions de transport compactes de 5550 × 2290 × 2600 mm, JC712 offre une excellente mobilité et une accessibilité du site. Sa capacité d'escalade de 35 ° et sa dégagement au sol de 450 mm permettent un fonctionnement sur un terrain accidenté, tandis que le treuil en option ajoute. La plate-forme offre un puissant couple rotatif maximal de 2500 N · m à des vitesses variables jusqu'à 140 tr / min, assurant une pénétration efficace de la roche et une formation de trous stables. Le système d'alimentation hydraulique robuste à l'huile hydraulique offre une trait de 3340 mm et une extension de 900 mm avec une force d'alimentation de 15 kN et une capacité de levage de 25KN, permettant une manipulation de tige lisse et contrôlée pendant le forage. Propulsé par un moteur diesel Yuchai YC4A100-T20 fiable évalué à 70 kW, JC712 équilibre la puissance et l'efficacité énergétique soutenue par un réservoir de carburant de 70 litres. Son système pneumatique nécessite un compresseur d'air capable de fournir 10-18m³ / min à 0,7-1,8 MPa, adapté à une variété de conditions d'alimentation de l'air. Choix pour des opérations de forage efficaces, propres et flexibles.

>> Paremètre

>> fonctionnalités

>> Système de contrôle: Panneau de commande arrière intégré avec disposition intuitive simplifie les opérations de forage. La conception centrée sur les utilisateurs garantit une manipulation confortable et un accès facile aux contrôles de base pendant les tâches complexes.
>> Système d'alimentation: équipé d'un moteur Yuchai YC4A100-T20 de 70 kW. Combine un débit d'air 10-18m³ / min et une pression de 0,7 à 1,8 MPa pour une compatibilité flexible avec des marteaux de 3 "et 4" dans diverses couches de roche.
>> Mécanisme de rotation et d'alimentation: La tête rotative à double moteur offre un couple jusqu'à 2500 N · M avec un changement à double vitesse hydraulique lisse. Le système d'alimentation à l'huile-cylindre offre une course de 3340 mm et une force de poussée de 15 kN pour une efficacité de formation de trous stable.
>> Flexibilité de forage: prend en charge φ90-140 mm de diamètre de trou avec φ64 tiges en 2000 mm ou 3000 mm, offrant des configurations adaptables pour différents terrains et limitations d'espace.
>> MOBILITÉ ET ENTRETIEN: Un chariot accidenté garantit une capacité d'escalade de 35 ° même lors du remorquage d'un compresseur. La structure compacte 5278 kg avec conception de hotte rationalisée facilite le transport et l'entretien des sites d'emploi difficiles

>> application

Fondation Forage dans les zones urbaines et suburbaines
Avec une profondeur de forage allant jusqu'à 35 mètres et des options de tige flexibles (φ64 × 2000/3000 mm), JC712 est idéal pour les travaux de fondation résidentiels, commerciaux et municipaux. La conception compacte de la plate-forme (longueur de transport de 5,5 m) et le couple puissant le rendent adapté aux travaux à espace limité comme l'ancrage du sous-sol ou le micro-pile.

Forage de puits d'eau dans des conditions mixtes
JC712 est adapté à des forages φ90–140 mm, ce qui en fait une solution fiable pour le forage d'eau peu profond à un puits d'eau en profondeur à la fois dans les morts-terrains doux et les formations de roche dure. Son moteur diesel de 70 kW et son couple rotatif de 2500 N · M assurent une pénétration régulière même dans les strates difficiles.

Pompe à chaleur géothermique
La rotation à double vitesse et la compatibilité du compresseur d'air (10–18 m³ / min à 0,7–1,8 MPa) permettent un forage efficace et propre pour les installations de boucle géothermique. Le collecteur de poussière à 12 cœurs de type sec améliore la sécurité environnementale, en particulier dans les opérations de forage résidentiel.

Stabilisation des pentes et clouage du sol
Grâce à son coup d'alimentation de 3340 mm et à sa capacité d'escalade de 35 °, JC712 excelle dans un terrain vallonné ou instable. Il convient au clouage du sol, à la protection des pentes et au forage des trou d'ancrage dans des projets de renforcement d'infrastructure comme les autoroutes, les barrages et les chemins de fer.

>> FAQ

Q1: À quelles applications de forage le JC712 est-il le mieux adapté?
A1: JC712 est conçu pour les tâches de forage à moyen-profondeur, notamment le forage des puits d'eau, les forages géothermiques, l'empilement des bases et les projets de stabilisation de la pente.

Q2: Quelle est la profondeur de forage maximale et le diamètre du trou est prise en charge?
A2: Il prend en charge jusqu'à 35 mètres de profondeur et de diamètres de trou allant de φ90 mm à φ140 mm, compatible avec des marteaux de 3 "ou 4" dth.

Q3: La plate-forme est-elle adaptée à une utilisation dans un terrain vallonné ou inégal?
A3: Oui, avec une capacité d'escalade de 35 ° et un dégagement de 450 mm, il fonctionne bien sur un terrain accidenté et des sites de travail inégaux.

Q4: Quel type de compresseur d'air est nécessaire pour le fonctionnement?
A4: JC712 nécessite un compresseur d'air qui fournit un flux d'air de 10 à 18 m³ / min à 0,7 à 1,8 MPa.

Q5: La plate-forme comprend-elle un système de collecte de poussière?
A5: Oui, il est équipé d'un collecteur de poussière de type sec à 12 cœurs pour assurer des opérations plus propres et une meilleure conformité environnementale.

Q6: Comment la tige de forage est-elle manipulée pendant le fonctionnement?
A6: Il utilise un système d'alimentation en cylindre d'huile avec une course de 3340 mm et une extension de 900 mm, offrant une insertion et une récupération de la tige lisse.

Q7: Quelle est la configuration du système d'alimentation?
A7: La plate-forme est alimentée par un moteur diesel Yuchai YC4A100-T20 de 70 kW avec un réservoir de carburant de 70 L, offrant un équilibre entre l'énergie et l'efficacité énergétique.

Q8: Un treuil est-il inclus avec la plate-forme?
A8: Un treuil est disponible en fonctionnalité en option et peut être configuré en fonction de besoins de forage spécifiques.
