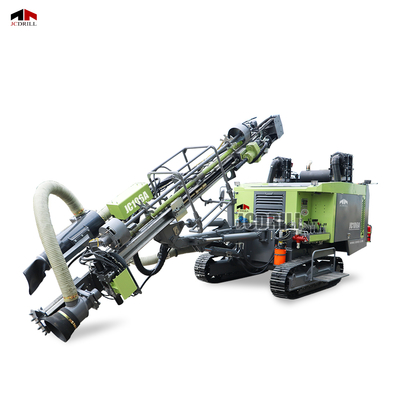

Foreuse DTH sur chenilles à moteur diesel JCDRILL avec compresseur intégré pour le dynamitage de roches

>> Description des produits

En tant que plate-forme de forage en bas polyvalente et efficace, JC106A est conçu pour les applications de forage à roche à profondeur moyenne. La plate-forme propose une plate-forme de fonctionnement conviviale et des performances améliorées à la fois dans la force de forage et la stabilité structurelle. Avec une profondeur de forage allant jusqu'à 21 m et une prise en charge pour des diamètres de trou de φ90-152 mm, il excelle dans les projets minières et ingénieurs. Le système de rotation est entraîné par un moteur hydraulique de la série Eaton 6K, offrant jusqu'à 3500 N · m de couple avec des vitesses variables lisses de 0 à 120 tr / min. Un système d'alimentation hydraulique de la corde hydraulique offre une avance et une rétraction stables, avec une force d'alimentation maximale 12KN, une force de traction 18KN, une course de 3400 mm et une extension de 1100 mm sur un faisceau d'alimentation en aluminium en aluminium léger mais rigide. La puissance provient d'un moteur diesel Yuchai de 206 kW, parfaitement adapté à un système d'air de compression en deux étapes qui fournit 15 ou 18 m³ / min à une pression de travail de 20 à 22 barre. La plate-forme intègre un collecteur de poussière Xuanhua à 14 cœurs et des composants électriques importés cotés IP56 pour une fiabilité étanche et résistante à la poussière supérieure. Stockage intégré des tiges (configuration 6 + 1 pour les tiges 3M), un poids total de 10,5 t et des vitesses de tramming jusqu'à 3 km / h combinent la portabilité avec la robustesse. Une structure compacte, un cadre d'alimentation renforcé et des vannes de commande scellées Qiangtian minimisent les temps d'arrêt et les coûts d'entretien JC106A une solution professionnelle et rentable pour vos besoins de forage.

>> Paremètre

>> fonctionnalités

>> Système d'exploitation: la plate-forme de contrôle intégrée à l'arrière permet une observation facile et un contrôle centralisé. Le système pneumatique prend en charge une tramming d'une main sûre. La valve de contrôle Qiangtian assure une fiable
opération.
>> Système d'alimentation: équipé d'un moteur Yuchai de 206 kW. Correspond à un compresseur à deux étages avec un flux d'air 18 m³ / min et une pression de 22 bar pour un forage DTH efficace.
>> Système hydraulique: le moteur Eaton 6K fournit un couple 3500 n · m. Coron métallique + Système d'alimentation hydraulique du cylindre assure une alimentation stable et puissante avec une force de traction 18 kN.
>> Système itinérant: châssis monté sur le chenilles avec entraînement à double vitesse (jusqu'à 3 km / h), mouvement stable sur un terrain complexe.
>> Système de forage: prend en charge φ90-152 mm trous avec 4 "marteau. Stockage automatique 6 + 1 (3M × φ64 ou φ76) simplifie la manipulation des tiges.
>> Contrôle de la poussière: le collecteur de poussière de 14 cœurs Xuanhua et les composants électriques importés cotés IP56 offrent une forte protection contre la poussière et l'eau.

>> application

Exploration minière et dynamitage à ciel ouvert
JC106A est conçu pour le forage de Blash trou peu profond à moyen à moyen dans les applications minières. Le couple 3500 N · M, le moteur diesel de 206 kW et la pression d'air à 22 barres offrent une pénétration fiable dans les formations durs.

Production de carrière et globale
Idéal pour les carrières de calcaire, de granit et de grès, la plage de diamètre de trou large de JC106A (φ90–152 mm) et la compatibilité du marteau 4 "permettent un fonctionnement flexible dans des strates variées.

Sites d'emploi éloignés ou difficiles
Le système électrique IP56 et le collecteur de poussière à 14 cœurs offrent un fonctionnement fiable dans des environnements poussiéreux, humides ou robustes, réduisant l'usure et protégeant les systèmes internes.

>> FAQ

Q1: Quelles sont les applications typiques de JC106A?
A1: JC106A convient à l'exploitation minière à ciel ouvert, au forage de carrière, aux fondations d'infrastructure, aux trous de dynamitage et aux projets de génie civil nécessitant un forage peu profond à moyen.

Q2: Quelle profondeur de forage et le diamètre des trous soutiennent-t-il?
A2: Il perce jusqu'à 21 mètres de profondeur avec une plage de diamètre de trou de φ90 à 152 mm, compatible avec un marteau DTH de 4 pouces.

Q3: convient-il aux formations de roche dure?
A3: Oui. JC106A dispose d'un puissant moteur de rotation Eaton 6K avec un couple de 3500 n · m et jusqu'à 22 bars à la pression d'air, permettant un forage efficace dans des conditions de roche dure.

Q4: Combien de tiges de forage la machine peut-elle transporter?
A4: La plate-forme prend en charge 6 + 1 tiges de forage, chaque 3 mètres de long, avec des configurations facultatives pour φ64 ou φ76 mm.

Q5: Peut-il être exploité par une seule personne?
A5: Oui. La plate-forme de commande arrière intégrée et le système de stockage automatique de la tige rendent un seul opérateur à la fois sûr et efficace.

Q6: Quel type de moteur et de compresseur utilise-t-il?
A6: JC106A est alimenté par un moteur diesel Yuchai de 206 kW. Il correspond à un compresseur d'air à vis à deux étapes alimentant 15–18 m³ / min à une pression de travail de 20 à 22 bar.

Q7: Quelles mesures sont en place pour la poussière et la protection étanche?
A7: La machine comprend un collecteur de poussière Xuanhua à 14 cœurs pour la suppression de la poussière et des composants électriques importés cotés IP56 pour une résistance supérieure à l'eau et à la poussière.

Q8: Quel est le mobile cette plate-forme sur place?
A8: JC106A est monté sur un châssis de chenilles avec une mobilité à double vitesse (1,5–3 km / h), ce qui lui permet de naviguer efficacement dans un terrain accidenté.
