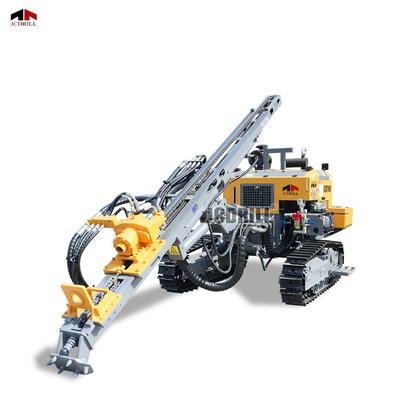

Double moteur Compacte taille Dth Pneumatique Forage Crawler Forage monté entièrement hydraulique

>> Description des produits

JC710 offre une combinaison équilibrée de conception compacte, de transmission de puissance efficace et de performances de formage de trous stables. Il est particulièrement adapté aux applications telles que l'ancrage de la pente, les puits géothermiques et les projets de fondation urbaine où l'espace est limité et la flexibilité est essentielle. JC710 prend en charge les profondeurs de forage jusqu'à 30 m avec une plage de diamètre de trou de φ90-152 mm, idéal pour la pénétration peu profonde de la roche dure. Le système utilise une tige de forage φ64 mm × 3000 mm et accueille les marteaux de 3 "et 4" DTH, permettant une configuration flexible pour différentes conditions géologiques. Le mécanisme d'alimentation est alimenté par un cylindre d'huile hydraulique robuste, avec une course de 3340 mm et une extension de 900 mm, produisant à 15 kN de force d'alimentation et 25 kN de capacité de levage permettant au gréement de maintenir le contrôle dans les formations fracturées de roche et de gravier.
Plage de trous: 90-115 mm
Profondeur du trou: 30m
Moteur Yuchai 78KW
Équipé d'un moteur diesel Yuchai YCD4T22T-105A évalué à 78 kW, JC710 assure une production fiable tout en maintenant l'efficacité énergétique avec son réservoir de 70 L. La plate-forme fonctionne efficacement avec des compresseurs d'air offrant 9-15m³ / min à 0,8 à 1,6 MPa, ce qui le rend compatible avec des systèmes d'air de pression à faible pression communs. Sa capacité d'escalade de 35 ° et sa dégagement au sol de 450 mm offrent des performances hors route supérieures, en particulier sur des sites d'emplois robustes ou en pente. L'intégration du treuil en option et la disposition du contrôle intuitif améliorent sa flexibilité opérationnelle.

>> Paremètre

>> fonctionnalités

>> Système de contrôle: la station d'opérateur monté arrière offre une disposition intuitive et un contrôle centralisé pour un fonctionnement efficace sur le terrain. L'interface rationalisée améliore la précision et réduit la fatigue de l'opérateur dans les séances de travail longues.
>> Alimentation du moteur et de l'air: propulsé par un moteur diesel Yuchai de 78 kW (modèle YCD4T22T-105A), assorti à la demande d'air de 9-15 m³ / min et à la pression jusqu'à 1,6 MPa, adapté à un forage DTH moyen sur divers terrains.
>> Unité de forage et de rotation: délivre jusqu'à 2400 n · m de couple et 0-150 tr / min rotatif. Conçu pour les marteaux de 3 "et 4", le système assure un forage lisse et fiable dans des diamètres de trou de φ90-152 mm.
>> Mécanisme d'alimentation: l'alimentation à l'huile-cylindre avec une course de 3340 mm et une poussée de 15KN offre une pénétration stable, tandis que la force de levage de 25KN améliore l'efficacité de la manipulation des tiges. La conception des aliments compacts prend en charge le repositionnement rapide dans les espaces serrés.
>> Mobilité et structure: le cadre compact, le poids total de 4636 kg et le dégagement du sol 450 mm assurent d'excellentes performances hors route. Le châssis monté sur le chenilles permet l'escalade de 35 °, ce qui le rend idéal pour l'ancrage de la pente et les conditions robustes.

>> application

Les murs d'ancrage et de soutènement de pente:
Le châssis de chenilles, la gradiabilité de 35 ° et le dégagement du sol de 450 mm font de JC710 un artiste solide sur des surfaces abruptes ou inégales.

Fondation urbaine et travail micropile:
Sa taille compacte (seulement 4,6 T) et un moteur 78 kW offrent une formation de trous efficace dans les chantiers de construction serrés, les garages souterrains ou les projets de rénovation de construction.

Puits géothermiques et résidentiels peu profonds:
La capacité de la plate-forme à gérer à la fois 3 "et 4" et les compresseurs d'air de 9 à 15 m³ / min le rend adapté au forage de pompe à chaleur à faible émission à faible émission dans les zones peuplées.

>> FAQ

Q1: Quelle est la profondeur et le diamètre du forage maximum de JC710?
A1: JC710 peut percer jusqu'à 30 mètres de profondeur avec des diamètres de forage allant de φ90 à 152 mm. Il est compatible avec les marteaux de 3 "et 4".

Q2: JC710 convient-il à un terrain en pente ou montagneux?
A2: Oui. Avec une capacité d'escalade de 35 °, un châssis de robot et une dégagement au sol de 450 mm, JC710 fonctionne bien sur les sites de travail robustes ou inclinés.

Q3: Quel compresseur d'air est requis pour JC710?
A3: La plate-forme fonctionne avec des compresseurs fournissant 9–15 m³ / min à 0,8 à 1,6 MPa, prenant en charge les applications DTH de pression faible à médium.

Q4: Comment JC710 est-il transporté et opéré dans les zones urbaines?
A4: Pesant seulement 4636 kg et mesurant 5550 × 2050 × 2600 mm, JC710 est suffisamment compact pour le transport conteneurisé et les routes urbaines étroites.

Q5: JC710 peut-il être utilisé pour le forage géothermique?
A5: Absolument. JC710 est bien adapté à un forage géothermique peu profond, offrant un fonctionnement silencieux et économe en carburant avec un moteur Yuchai de 78 kW.
