Forage à haute pression DTH pour le soufflage de roches avec collecteur de poussière

>> Description des produits

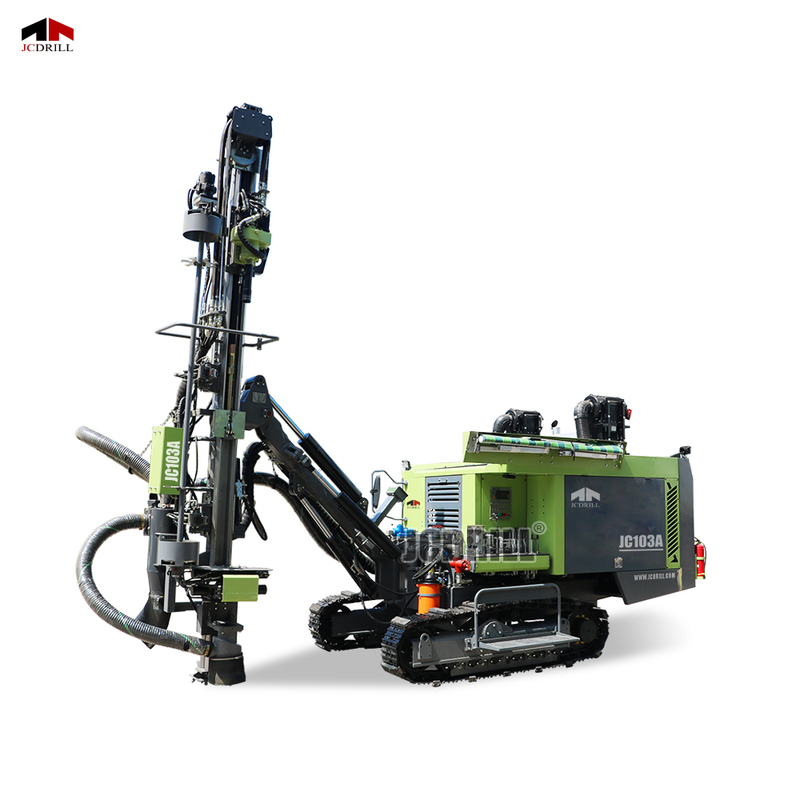

La foreuse hydraulique de fond de trou JC103A est conçue pour répondre aux exigences des opérations minières à ciel ouvert et de forage de carrières. Le système de contrôle amélioré intègre une plateforme d'exploitation humanisée, permettant aux opérateurs d'effectuer toutes les fonctions principales avec plus de facilité et de précision. Le système de manipulation de tiges entièrement automatique permet une exploitation par une seule personne, améliorant considérablement l'efficacité du travail et réduisant les coûts de main-d'œuvre. La foreuse est alimentée par un moteur diesel haute performance (YUCHAI ou CUMMINS en option) couplé à un système de pompe à huile hydraulique. Tous les mouvements de forage, d'alimentation, de levage et de déplacement sont entraînés par des moteurs et des vérins hydrauliques, assurant un contrôle de mouvement souple et efficace. Le moteur de rotation Eaton série 6K fournit un couple maximal de 1700 N·m sous une pression de 13 MPa, assurant une pénétration puissante dans les formations rocheuses dures. Le système de compresseur d'air à vis à deux étages (15 m³/min, 18 bar) fournit un débit d'air puissant et efficace pour le forage de trous profonds. Un système de collecteur de poussière à 14 cœurs avec une surface de filtration de 14 m² gère efficacement la poussière générée pendant le fonctionnement. Les filtres à air à deux étages offrent une protection supplémentaire dans les environnements miniers très poussiéreux.

>> Paramètres

>> Caractéristiques

>> Système d'exploitation : Plateforme de contrôle intégrée humanisée, simple et intuitive, réduit la fatigue de l'opérateur et améliore l'efficacité.
>> Système électrique : Composants importés classés IP56, étanches à la poussière et à l'eau pour un fonctionnement fiable dans des environnements difficiles.
>> Manipulation des tiges : Chargement/déchargement des tiges entièrement automatique, permettant une exploitation rapide et facile par une seule personne.
>> Poutre d'alimentation : Conception en alliage d'aluminium léger pour un forage stable et efficace.
>> Filtration de l'air : Le filtre à deux étages assure une admission d'air propre, protégeant les performances du moteur.
>> Compresseur d'air : Compresseur à vis à deux étages, haute efficacité avec une alimentation en air de 15 m³/min à 18 bar.
>> Moteur de rotation : Eaton série 6K, fournit un couple de 1700 N·m pour des performances de forage stables.
>> Collecte de poussière : Le système de filtration à grande surface réduit efficacement la poussière pendant le forage.

>> Entretien : L'espace d'entretien extra-large simplifie le remplacement des pièces d'usure et réduit les temps d'arrêt.

>> Application

Opérations minières à ciel ouvert
Le JC103A excelle dans le forage minier à ciel ouvert grâce à son moteur Eaton 6K à couple élevé et à son puissant compresseur d'air à deux étages, assurant un forage de trous de mine profond et efficace dans les formations rocheuses dures.

Extraction de pierre de carrière
Idéal pour les carrières de granit, de calcaire et de marbre, cette foreuse offre une productivité élevée et des coûts de main-d'œuvre réduits grâce à son système de manipulation de tiges entièrement automatique et à sa plateforme de contrôle humanisée.

>> FAQ

Q1 : À quel type de projets de forage le JC103A convient-il ?
R1 : Le JC103A est conçu pour les opérations minières à ciel ouvert, le forage de carrières, le dynamitage d'infrastructures et d'autres applications de forage de trous profonds à haute efficacité dans des environnements rocheux durs.

Q2 : Quelle est la profondeur de forage maximale du JC103A ?
R2 : La foreuse prend en charge des profondeurs de forage allant jusqu'à 21 mètres avec des diamètres de trous allant de φ90 à φ115 mm.

Q3 : Une seule personne peut-elle faire fonctionner cette foreuse ?
R3 : Oui. Grâce à son système de manipulation de tiges entièrement automatique et à sa station de contrôle centralisée, un seul opérateur peut effectuer toutes les opérations de forage en toute sécurité et efficacement.

Q4 : Quelles sont les options de moteur disponibles ?
R4 : La configuration standard comprend un moteur diesel YUCHAI de 176 kW. Un moteur CUMMINS est en option en fonction des exigences du client.

Q5 : Comment la poussière est-elle gérée pendant le fonctionnement ?
R5 : Le JC103A est équipé d'un collecteur de poussière Xuanhua à 14 cœurs avec une surface de filtration de 14 m², réduisant efficacement la poussière pendant le forage. Il dispose également d'une filtration d'air à deux étages pour la protection du moteur.

Q6 : Quel type de compresseur d'air le JC103A nécessite-t-il ?
R6 : Il fonctionne avec un compresseur d'air à vis à deux étages fournissant un débit d'air de 15 m³/min à une pression de 18 bar pour des performances optimales en fond de trou.

Q7 : La machine convient-elle aux environnements poussiéreux ou pluvieux ?
R7 : Oui. Le système électrique utilise des composants importés classés IP56 qui sont étanches à la poussière et à l'eau, assurant un fonctionnement sûr dans des conditions de terrain difficiles.

Q8 : Combien de tiges de forage peut-il stocker à bord ?
R8 : La foreuse peut stocker 6+1 tiges de 3 mètres chacune, minimisant les temps d'arrêt causés par les remplacements fréquents de tiges.
