Nom De Marque: | JCDRILL |
Numéro De Modèle: | Le numéro TR35 |
Nombre De Pièces: | 1 série |
Prix: | USD12,000/ Set |
Conditions De Paiement: | L/C, T/T, D/A, D/P, Western Union |
Capacité à Fournir: | 20 ensembles par mois |

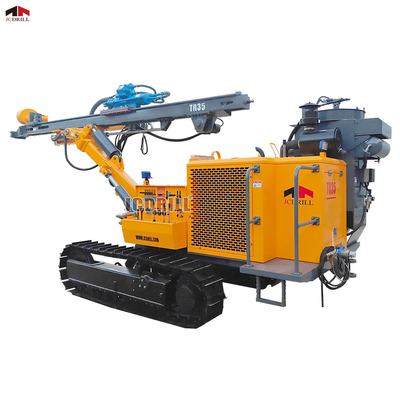

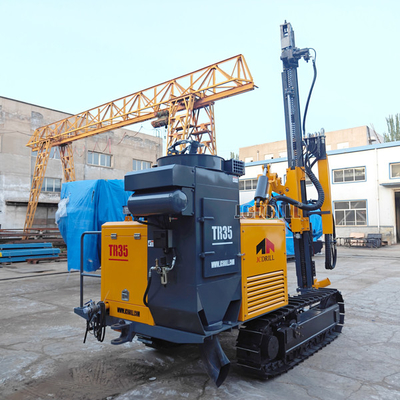

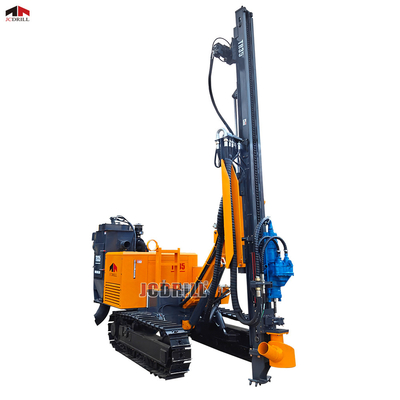

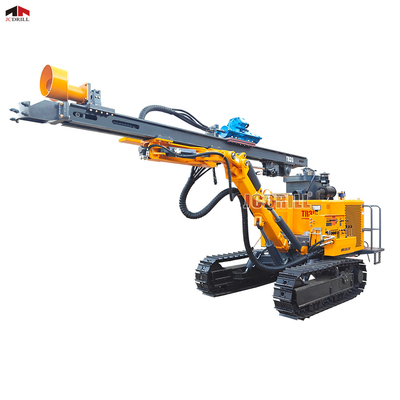

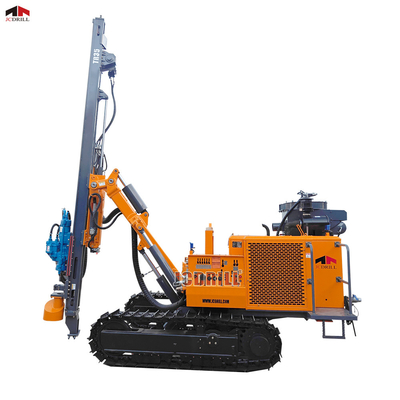

La plateforme de forage de roche à marteau de pointe semi-hydraulique TR35 Crawler est une machine de forage avancée conçue pour la construction d'hydroélectricité, l'extraction de pierre et d'autres applications de forage de roche.Il est capable de percer verticalement, des trous inclinés et horizontaux, offrant une flexibilité pour les différentes conditions de forage.le TR35 améliore la sécurité au travail tout en réduisant les émissions de poussièreLe panneau de commande centralisé, les rouleaux de support sans entretien et une conception de châssis robuste améliorent l'efficacité opérationnelle et la facilité d'utilisation.
La plateforme est équipée d'un système de rotation hydraulique avec impact pneumatique, ce qui la rend très efficace dans le forage de roche dure.il intègre des composants hydrauliques hautes performances tels que les moteurs Eaton et Permco, un moteur marchant importé et une soupape hydraulique importée d'Italie.ce qui en fait une solution fiable pour des applications de forage exigeantes.
Le SPC. | Unité | Le numéro TR35 |
---|---|---|
Dureté de la roche | F=6 à 20 | |
Diamètre du trou | mm | 50 à 80 |
Profondeur du trou | 15m | |
Vitesse de rotation | Rpm | 0 à 200 |
Le couple de rotation | N/M | 280 |
Pression nominale | MPa | |
Système d'aliments | ||
Traction de l'alimentation | mm | 4100 |
Vitesse maximale d'alimentation | Nom de l'entreprise | |
Vitesse maximale de levage | Nom de l'entreprise | 0 à 1.2 |
Vitesse maximale de levage | M/min | |
Extension du mât | mm | 1200 |
Fabricant du moteur | YUCHAI | |
Puissance nominale | Le kW | 63 |
Le type | 4 cylindres, refroidissement par eau | |
Clip hydraulique (facultatif) | ||
Force de serrage | Nom du produit | 150 |
Diamètre de la tige de fixation | T38 ou T51 | |
Consommation d'air | M3/min | 11 à 25 |
Pression du compresseur requise | MPa | 1.2-2.4 |
Dimension | ||
Max. Vitesse de déplacement | Résistance à l'écoulement | 2 |
Gradibilité | - Je ne sais pas. | 20 |
Poids net | Poids de la pâte | 5500 |
Dimension du transport | mm | 6300*2050*2100 |
Le TR35 combine la rotation hydraulique et l'impact pneumatique, optimisant la vitesse et l'efficacité du forage.
Conçu pour percer les formations rocheuses dures, ce qui le rend approprié pour les carrières, tunnels et projets de construction.
Peut percer des trous verticaux, inclinés et horizontaux inférieurs, en s'adaptant aux différentes conditions du site.
Convient pour le forage de trous de diamètres allant de 50 à 80 mm avec une profondeur maximale de 15 m.
Équipé d'un système de rotation hydraulique avec une vitesse de rotation de 0 à 200 tr/min et un couple de 280 Nm.
Utilise le dériveur de roche PRD100 pour une résistance accrue aux chocs (> 220J) et un forage fiable dans des conditions difficiles.
Les joints rotatifs importés assurent des performances durables avec une fuite minimale.
Les revêtements en polymère et les rails de guidage en acier manganèse améliorent la durabilité tout en réduisant les besoins en maintenance.
Une pompe à huile hydraulique avec résistance à haute pression prolonge la durée de vie de la machine.
Le moteur superchargé Yuchai de 53 kW offre une efficacité élevée et une maintenance facile.
Une vanne hydraulique importée d'Italie assure un contrôle stable et précis des opérations de forage.
Le moteur marchant importé de Corée offre une forte capacité d'escalade, permettant à la plate-forme de remorquer un compresseur d'air en cas de besoin.
Le système à marche à deux vitesses (vitesse maximale: 2 km/h) assure un déplacement efficace entre les sites de forage.
Le panneau de commande facile à utiliser permet aux opérateurs de gérer les fonctions de forage à partir d'un seul emplacement.
La disposition ergonomique réduit la fatigue de l'opérateur et améliore la précision du forage.
Équipé d'un collecteur hydraulique de poussière sèche en option, réduisant l'exposition à la poussière sur les sites de forage.
Le radiateur intégré huile-eau maintient des performances optimales du moteur et du système hydraulique dans des environnements à haute température.
Construction d'hydroélectricité ️ Idéal pour le forage dans les formations rocheuses pour les projets de barrages et de centrales électriques.
Les carrières et les mines de pierre
Infrastructure et tunneling
Travaux de géotechnique et de fondation ️ Convient pour la stabilisation des pentes, l'ancrage et le renforcement du sol.
Construction urbaine ️ Utilisé pour les opérations de forage sur les chantiers de construction, les projets de métro et les services publics souterrains.
1Quelle est la profondeur maximale de forage du TR35?
Le TR35 peut percer jusqu'à 15 mètres, ce qui le rend idéal pour les applications de forage à faible ou moyenne profondeur.
2. Quelle est la plage de diamètre du trou de forage?
La plateforme peut percer des trous de diamètres allant de 50 mm à 80 mm, selon la formation rocheuse.
3Comment le TR35 combine-t-il les systèmes hydraulique et pneumatique?
Le système hydraulique contrôle la rotation, tandis que le système d'impact pneumatique améliore la force de forage pour une pénétration efficace de la roche.
4Quel type de moteur utilise le TR35?
Il est propulsé par un moteur diesel Yuchai à quatre cylindres refroidi à l'eau de 53 kW, garantissant une puissance de sortie élevée et une efficacité énergétique élevée.
5Quelle est la vitesse de rotation et la capacité de couple?
Le TR35 fonctionne à une vitesse de rotation de 0 à 200 tr / min avec un couple de 280 Nm, offrant une forte capacité de forage dans la roche dure.
6La plate-forme est-elle équipée d'un système anti-poussière?
Oui, le TR35 peut être équipé d'un capteur hydraulique de poussière sèche en option pour un fonctionnement sans poussière.
7Comment le TR35 gère-t-il le terrain accidenté?
Il est équipé d'un moteur de marche importé avec une forte capacité d'escalade et d'un système de marche à deux vitesses pour une manœuvrabilité facile.
8- Quelle est la capacité de la plateforme?
Le TR35 a une inclinabilité de 20°, ce qui lui permet de fonctionner efficacement sur des surfaces inégales.
9Quel type de tuyaux de forage utilise le TR35?
Le TR35 prend en charge les tuyaux de forage R32 et T38, offrant une compatibilité avec les outils de forage standard de l'industrie.
10Quel est le poids du TR35 et quelles sont ses dimensions?
Le TR35 pèse 5500 kg avec des dimensions d'expédition de 6300 × 2050 × 2100 mm, ce qui le rend compact et facile à transporter.
