Nom De Marque: | JCDRILL |
Numéro De Modèle: | JC690R |
Nombre De Pièces: | 1 Set |
Prix: | Négociable |
Conditions De Paiement: | L/C,T/T,D/A,D/P,Western Union |
Capacité à Fournir: | 20Sets Per Month |
>> Description des produits

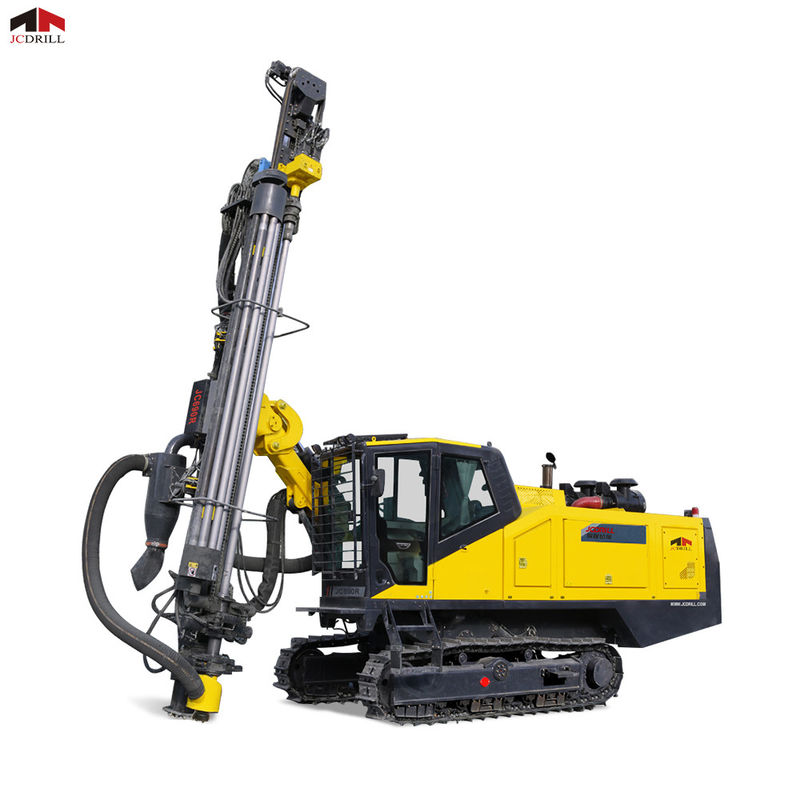

La plateforme de forage hydraulique JC690R est conçue pour les applications de forage en bas du trou (DTH) et en circulation inverse (RC).et exploration géotechniqueCette plateforme combine des performances puissantes, l'automatisation et la responsabilité environnementale dans une seule machine.
Construit sur un solide chariot de roulement lourd avec des voies larges et une capacité d'oscillation de 10°, le JC690R assure une excellente stabilité et une évolutivité même sur des terrains accidentés.La machine est équipée d'un Cummins QSL8.9-C360 moteur turbocompressé (359 chevaux), associé à un compresseur d'air à vis rotatif à double étage Sullair capable d'une pression de 23 bar et d'un débit d'air de 19,5 m3/min.Ils assurent des taux de pénétration élevés dans les formations rocheuses dont la dureté varie de F=6 à F=20.
La clé de son efficacité est le système de manipulation automatique des tiges, qui permet à l'opérateur de charger et de décharger les tuyaux de forage avec un seul joystick.La plate-forme comprend également un collecteur de poussière hydraulique à sec complet, en les rendant conformes aux normes environnementales modernes et en assurant un environnement de travail propre et sûr.
Avec un diamètre de trou maximum de 152 mm, une profondeur de forage de 25 mètres et un couple de sortie allant jusqu'à 4300 Nm, le JC690R est un tout-round performant dans des conditions de forage exigeantes.
>> Paramètre
Spécification | Unité | JC690R |
Spécification de forage | ||
Dureté de la roche | F=6 à 20 | |
Diamètre du trou | mm | 115 à 152 |
Profondeur du trou ((DTH& RC) | - Je vous en prie | 25 |
Modificateur de tuyau de forage | ||
Diamètre de la tige de forage | mm | 76,89,102 |
Longueur de la tige de forage | - Je vous en prie | 4 |
Capacité du tuyau | Une pièce | 5 + 1 |
Taille du marteau | 4 pouces à 5 pouces. | |
Compresseur d'air | ||
Marque | Le Sullair | |
Le type | Deux étapes, vis rotative | |
Pression | Une barre | 23 |
Max. FAD. Je vous en prie. | M3/min | 19.5 |
Système d'aliments | ||
Traction de l'alimentation | mm | 5550 |
Extension de l'alimentation | mm | 1100 |
Moteur | ||
Marque | Je suis désolée. | |
Modèle | Le numéro de série de l'appareil doit être identifié. | |
Le type | Refroidissement à l'eau, 6 cylindres, EFI | |
Puissance nominale | Le nombre de cycles | 264/2100 |
capacité du réservoir de carburant | L | 600 |
La rotation | ||
Taux de rotation | Rpm | 0 à 100 |
Max. couple de rotation | Nm | 3400/4300 |
Méthode d'alimentation | Moteur + Chaîne | |
Force d'alimentation | Je sais. | 12 |
Force de levage | Je sais. | 20 |
Sous-trainage | ||
Largeur de voie | mm | 350 |
Dégagement du sol | mm | ≥ 400 |
Oscillation | - Je ne sais pas. | 10 |
Vitesse de marche | kilomètres par heure | 2 à 3 |
Capacité de classement | - Je ne sais pas. | 20 |
Collecteur de poussière | ||
Type de collecte | Système hydraulique complet |
>> Caractéristiques
1Capacité de forage à double système puissante (DTH + RC)
Le JC690R est conçu pour basculer facilement entre les modes de forage DTH et RC, permettant aux opérateurs de s'adapter à différentes formations géologiques et aux exigences du projet sans changer de plateforme.
2Automatisation leader dans l'industrie
Le système de manutention automatique des tuyaux permet le stockage, le chargement et le serrage entièrement automatisés des tiges via un seul joystick, ce qui réduit l'intensité du travail, minimise les temps d'arrêt et augmente la sécurité opérationnelle.
3Système de contrôle de précision
Le tableau de bord de commande convivial consolide les paramètres de forage, le diagnostic du système et les alertes.L'affichage en temps réel des angles de forage et de la pression du compresseur aide l'opérateur à optimiser la précision du forage et à gérer efficacement les opérations sur le site.
4. Un groupe motopropulseur à haut rendement
Équipé d'un moteur Cummins de 359 chevaux et d'un compresseur d'air à deux étages Sullair, le JC690R offre des performances fiables même dans les formations rocheuses les plus dures.L'injection de carburant et un système de filtration d'air à deux étages augmentent l'efficacité du carburant et prolongent la durée de vie du moteur.
5Système supérieur de rotation et d'alimentation
Doté d'un moteur hydraulique USA Eaton, la tête rotative fournit jusqu'à 4300 Nm de couple et des vitesses de rotation réglables à partir de 0 ̊100 RPM.Une chaîne d'alimentation renforcée en acier inoxydable et deux moteurs cycloïdaux assurent un fonctionnement en douceur et sans encombrement.
6- Sous-train lourd et maniabilité
Le chariot de type rampe à roue avec des voies de 350 mm de large offre une oscillation de 10°, une inclinabilité de 20° et une vitesse de déplacement de 2°3 km/h,permettant des transitions rapides entre les sites de forage et la stabilité sur un terrain accidenté.
7Système hydraulique de collecte des poussières
La plateforme comprend un collecteur hydraulique de poussière sèche à bouclier coulissant pour capturer efficacement la poussière de forage, améliorer la qualité de l'air,et de protéger les composants internes essentiels à la fiabilité à long terme et au respect des réglementations environnementales.
8. Conception modulaire avec options personnalisées
La plate-forme est compatible avec le séparateur cyclonique RC en option et les systèmes de boîte à air, ce qui la rend polyvalente pour l'échantillonnage des minéraux, l'exploration et le forage de précision.
>> Application
Projets miniers à ciel ouvert et souterrains
Idéal pour le forage de trous à haute efficacité, l'exploration minérale et l'échantillonnage à la fois en surface et sous terre.
Forage géologique et exploration
Précise et fiable pour le forage à circulation inverse et l'échantillonnage du noyau avec des modules RC en option.
Puits d'eau et forage géothermique
Forage efficace de puits de profondeur moyenne dans diverses couches de sol et de roche, idéal pour les projets d'accès à l'eau en milieu rural ou éloigné.
Projets civils et d'infrastructure
Applicable dans le forage de fondations, le forage de trous de boulons d'ancrage et la stabilisation de pente dans les autoroutes, les ponts, les tunnels et les barrages.
Enquêtes environnementales et hydrologiques
Fournit une précision et un contrôle de la poussière pour l'échantillonnage scientifique et la surveillance des eaux souterraines et du sol.
>> FAQ
Q1: Quel est le diamètre et la profondeur maximaux du trou que le JC690R peut atteindre?
A1: JC690R prend en charge des diamètres de trous de 115 à 152 mm et peut percer jusqu'à 25 mètres de profondeur en utilisant des techniques DTH ou RC.
Q2: Le JC690R prend-il en charge le changement automatique de la tige?
R2: Oui, il est équipé d'un changeur de tuyaux de forage entièrement automatique qui supporte des tiges de 4 mètres de long, avec une capacité de 5 + 1 tiges.
Q3: Quel type de moteur et de compresseur sont utilisés dans cette plateforme?
R3: La plateforme utilise un moteur diesel Cummins QSL8.9-C360-30 d'une puissance de 264 kW @ 2100 tr/min et un compresseur à vis à double étage Sullair délivrant une pression de 23 bar et un débit de 19,5 m3/min.
Q4: Comment fonctionne le système de collecte des poussières?
A4: La machine intègre un dépoussiéreur hydraulique à sec avec un couvercle de poussière coulissant, qui élimine efficacement les particules et améliore les conditions de santé et de sécurité sur le chantier.
Q5: Peut-il supporter un terrain raide ou accidenté?
R5: Oui. Avec une oscillation de 10° du châssis, une capacité de montée de 20° et un large châssis, le JC690R est optimisé pour la mobilité et la stabilité dans des environnements difficiles.
Q6: Quelles fonctionnalités optionnelles sont disponibles?
A6: Les caractéristiques optionnelles comprennent un séparateur de cyclone de forage RC et une boîte à air, ce qui le rend approprié pour les projets d'échantillonnage de minéraux en circulation inverse.
Q7: Quels types de roches le JC690R peut-il percer?
A7: Il est conçu pour les formations rocheuses dont la dureté est comprise entre F=6 et F=20, y compris le granit, le basalte, le calcaire et d'autres couches de roche de dureté moyenne à élevée.
Q8: Quelle est la facilité d'utilisation de l'interface de commande?
R8: Le système de commande est pilot-hydraulique, avec des lectures intuitives du tableau de bord, des affichages en temps réel de la pression et de l'angle, et un joystick ergonomique même pour les utilisateurs moins expérimentés.
