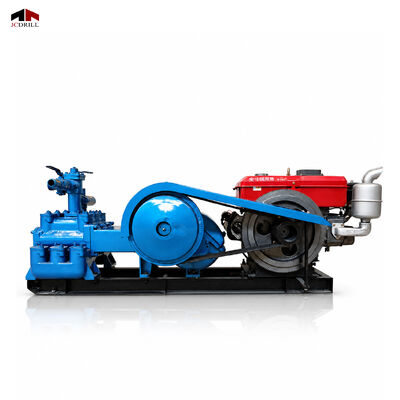

BW450 Pompe à boue à piston triplex avec trois cylindres et quatre réglages de vitesse

Name: BW450 Pompe à boue à piston triplex avec trois cylindres et quatre réglages de vitesse
Brand: Beijing Jincheng Mining Technology Co., Ltd.
SKU: BW450/5
Price: 60000.00 USD
Availability: InStock

Nom De Marque:	JCDRILLS
Numéro De Modèle:	BW450/5
Nombre De Pièces:	1 ensemble
Prix:	Negotation
Conditions De Paiement:	T/T, L/C, D/P, Western Union
Capacité à Fournir:	20000Set/Year

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO,CE

Numéro de modèle:

BW450/5

Taper:

Pompe à engrenages

Application:

Forage de trous

Type de puissance:

Diesel/hydraulique/électrique

Matériel:

Métal / Bobine

Couler:

450L / min

Pression:

5Mpa

Dimension:

1000*995*650mm

Diamètre de revêtement:

85mm 65mm

Poids:

760kgs

Détails d'emballage:

Paquet standard de transport d'exportation

Capacité d'approvisionnement:

20000Set/Year

Mettre en évidence:

Pompe de boue triple de piston

Pompes à boue à trois cylindres

Pompes à boue de forage à quatre vitesses

Description du produit

Pompe à boue à piston triplex BW450

La BW450 est une pompe à boue à piston alternatif, triplex, à simple effet, conçue pour fournir un fluide de rinçage lors du forage de carottes géologiques et de la prospection. Sa configuration à quatre vitesses offre des débits de 172 à 450 L/min à des pressions de 2 à 5 MPa. La pompe peut traiter de l'eau et de la boue de forage, et sa construction compacte de 520 kg facilite son transport vers des sites de travail éloignés ou montagneux.

Caractéristiques principales

Quatre réglages de vitesse pour un débit et une pression flexibles

La BW450 offre quatre vitesses de pompe, avec des débits correspondants de 172, 240, 340 et 450 L/min et des pressions de 5, 4, 3 et 2 MPa. Cette gamme permet aux opérateurs de sélectionner un point de fonctionnement adapté aux différentes conditions de forage et aux exigences de rinçage.

Conception à piston triplex à simple effet

La disposition horizontale à trois cylindres fournit un flux de fluide alternatif pour les opérations de forage. Avec une course de 100 mm et un diamètre de cylindre de 95 mm, la pompe est spécifiée pour l'alimentation en eau ou en boue afin d'aider à la circulation du fluide de forage, à l'évacuation des déblais à la surface, et au refroidissement et à la lubrification des outils de forage.

Traite l'eau et la boue de forage

La pompe est conçue pour refouler de l'eau claire et de la boue épaisse. Utilisée avec une foreuse, la circulation de boue peut aider à soutenir la paroi du trou tout en évacuant les débris rocheux du trou.

Construction compacte pour le transport sur site

La pompe mesure 1000 × 995 × 650 mm et pèse 520 kg. Son encombrement relativement compact et son poids léger déclaré la rendent adaptée au transport vers des sites de forage restreints ou montagneux.

Convient pour le forage et le scellement au ciment

Outre l'alimentation en fluide de rinçage pour le forage de carottes et la prospection, le matériau source identifie également la perfusion de ciment comme une application. Les quatre réglages de fonctionnement offrent une flexibilité pour les projets ayant des exigences de livraison de fluide différentes.

Applications

Forage de carottes géologiques et prospection
Investigation géotechnique et exploration géologique
Exploration de charbon et de minerai
Forage de puits d'eau de petit diamètre
Installation de tuyaux de pompe à chaleur géothermique
Pieux de fondation de petit diamètre
Forage de construction pour les projets ferroviaires, routiers, portuaires, de ponts, de tunnels et de conservation de l'eau
Travaux de scellement ou de perfusion au ciment

Spécifications techniques

Catégorie	Article	Spécification
Général	Modèle	BW450
Général	Type de pompe	Pompe à piston alternatif horizontal triplex à simple effet
Général	Course	100 mm
Général	Diamètre du cylindre	95 mm
Performance	Vitesses de pompe	223, 168, 112, 86 tr/min
Performance	Débits	450, 340, 240, 172 L/min
Performance	Pression	2, 3, 4, 5 MPa
Performance	Rendement volumétrique	92%
Performance	Rendement total	83%
Entraînement	Puissance	22 kW
Entraînement	Poulie à courroie trapézoïdale	410 mm, Type B, 5 gorges
Entraînement	Vitesse d'entrée	500 tr/min
Connexions	Hauteur d'aspiration	2,5 m
Connexions	Diamètre du tuyau d'aspiration	76 mm ; la source mentionne également un tuyau de pression de 3 pouces
Connexions	Diamètre du tuyau de refoulement	51 mm ; la source mentionne également un tuyau haute pression en acier à deux couches de 2 pouces
Dimensions et poids	Dimensions hors tout	1000 × 995 × 650 mm
Dimensions et poids	Poids	520 kg

Questions fréquemment posées

Quel type de pompe est la BW450 ?

C'est une pompe à boue à piston alternatif, triplex, à simple effet, horizontale.

Quelles sont les plages de débit et de pression de la BW450 ?

Les quatre réglages indiqués fournissent des débits de 172, 240, 340 et 450 L/min, avec des pressions correspondantes de 5, 4, 3 et 2 MPa.

La BW450 peut-elle pomper de l'eau ainsi que de la boue ?

Oui. Le matériau source spécifie de l'eau claire et de la boue de forage, y compris de la boue épaisse.

Quelle profondeur de forage convient à la BW450 ?

Le matériau source donne des références de profondeur contradictoires : une section mentionne une utilisation avec une foreuse jusqu'à 1800 m, tandis qu'une autre décrit un forage de prospection en dessous de 1500 m. Ces chiffres ne sont pas présentés ici comme une cote de profondeur de forage confirmée pour la pompe. La profondeur de forage réelle dépend de la configuration complète de la foreuse et des conditions d'exploitation.

Quelles sont les tailles des tuyaux d'aspiration et de refoulement ?

Le diamètre du tuyau d'aspiration indiqué est de 76 mm, avec un tuyau de pression de 3 pouces mentionné. Le diamètre du tuyau de refoulement est de 51 mm, avec un tuyau haute pression en acier à deux couches de 2 pouces mentionné. Confirmez les raccords et les spécifications des tuyaux pour la configuration prévue avant de commander.

La BW450 est-elle automotrice ?

Les informations fournies décrivent la pompe elle-même et ne spécifient pas de châssis de déplacement intégré ni de configuration automotrice.

Quelle source d'alimentation nécessite-t-elle ?

La spécification indique une puissance de 22 kW et une vitesse d'entrée de 500 tr/min. La configuration de l'entraînement ou du moteur n'est pas spécifiée.

Quel support après-vente est inclus ?

La source décrit des données techniques, des conseils de maintenance et de dépannage, des mesures préventives, des pièces de rechange OEM, des instructions d'installation, des listes de colisage, des instructions du fabricant, des documents de qualification et un certificat de garantie. Elle indique également que le service est destiné à se poursuivre tout au long de la durée de vie de l'équipement.
