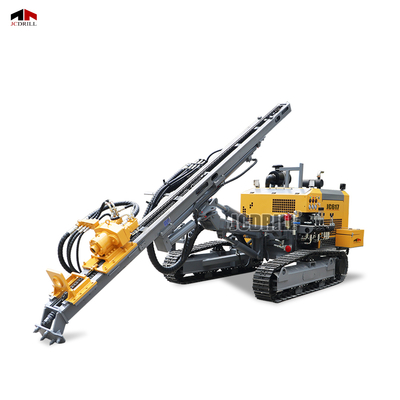

JCDRILL Crawler DTH avec système hydraulique diesel pour le soufflage de surface et la construction de trous

>> Description des produits

Iniguration pour des formations rocheuses difficiles et un forage à haute efficacité en bas, JC617 combine une conception structurelle robuste avec un contrôle hydraulique avancé pour offrir des performances de forage exceptionnelles dans des conditions difficiles. Avec sa capacité à gérer les niveaux de dureté des rochers jusqu'à F = 20 et les diamètres de foret allant de φ90 à 100 mm, JC617 est particulièrement adapté à l'exploitation de surface, aux opérations de carrière et aux travaux de fondation d'infrastructure. La plate-forme adopte un système d'alimentation et de rotation renforcé qui assure une puissante capacité de pénétration. Il délivre un couple rotatif maximal de 2400 N · m et fonctionne à une vitesse rotative adaptée au forage profond et précis. La chaîne de forage comprend des tiges φ64 mm × 3000 mm, optimisées à la fois pour la résistance et l'adaptabilité dans des formations fragmentées ou abrasives. Propulsé par un moteur diesel à haut rendement, JC617 est équipé d'un système hydraulique efficace qui contrôle les fonctions d'alimentation, de levage, de rotation et de positionnement via une interface centralisée, permettant un fonctionnement fluide et une réduction des efforts manuels. La conception intégrée améliore la sécurité opérationnelle tout en améliorant l'efficacité énergétique à travers de longs cycles de forage. Le châssis lourd et la structure de tramming stable permettent à la plate-forme de maintenir une mobilité fiable sur un terrain complexe. La suppression de la poussière, les composants électriques scellés et une disposition de maintenance axée sur l'utilisateur minimisent les temps d'arrêt et améliorent la durabilité de la machine dans des environnements extérieurs durs. Que ce soit utilisé dans l'exploration minérale ou le forage de production, JC617 fournit des résultats cohérents avec un coût d'exploitation plus faible et une durée de vie plus longue.

>> Paremètre

>> fonctionnalités

>> Système d'exploitation: la plate-forme de contrôle intégrée humanisée à l'arrière assure un fonctionnement simple et intuitif, permettant au foreur de gérer facilement les systèmes mécaniques et pneumatiques.
>> Système d'alimentation et d'air: alimenté par un moteur diesel Yuchai de 78 kW, assorti avec une consommation d'air de 9 à 15 m³ / min et une pression de travail de 0,8 à 1,6 MPa pour des performances DTH efficaces dans des conditions de roche moyenne.
>> Système hydraulique et de rotation: le système de rotation à double moteur offre jusqu'à 2400 n · m de couple et 0 à 150 tr / min de vitesse, améliorant l'efficacité du forage et assurant l'adaptabilité dans des formations géologiques complexes.
>> Système d'alimentation: Mécanisme d'alimentation du cylindre d'huile avec 3340 mm de course et une poussée de 15 kN assure un forage lisse et stable. La force de levage de 25 kN offre une manipulation fiable des tiges et une capacité de forage des trous profonds.
>> Système de déplacement: entraînement robuste de robot avec une vitesse maximale de 2 km / h et une capacité d'escalade de 25 °, capable de traîner un compresseur d'air pendant l'escalade. 450 mm La clairance du sol soutient le mouvement de tous les terrains.

>> application

Opérations d'extraction de surface
JC617 est conçu pour la précision et la force du forage de la mine de surface. Avec un couple nominal de 2400 N · m et la capacité de forer jusqu'à 30 mètres de profondeur, il gère facilement les formations de roche dure (jusqu'à F = 20).

Forage de carrière et extraction en pierre
Parfait pour les carrières de granit et de basalte, le JC617 offre des performances cohérentes dans des conditions de roche abrasives et fracturées, soutenues par des tiges de forage de φ64 mm et une compatibilité du marteau 3 "/ 4".

Projets d'exploration à l'échelle à mi-échelle
Le moteur Yuchai économe en énergie et le système de rotation à double moteur rendent JC617 adapté à la prospection minérale et au forage de noyau à moyenne profondeur où la puissance et la maniabilité sont également critiques.

>> FAQ

Q1: À quoi sert le mieux JC617?
A1: JC617 est idéal pour les projets d'extraction de surface, de forage de carrière et de fondation d'infrastructure qui nécessitent une précision et une puissance dans des conditions de roche moyen à dur.

Q2: Quelle profondeur de forage et le diamètre du trou JC617 supporte-t-il?
A2: Il peut forer jusqu'à 30 mètres de profondeur avec une plage de diamètre de trou de φ90–100 mm, en utilisant des marteaux de 3 "ou 4" DTH.

Q3: Quel type de moteur alimente JC617?
A3: Il est alimenté par un moteur diesel Yuchai de 78 kW (modèle YCD4T22T-105A), offrant une production fiable et une faible consommation de carburant.

Q4: JC617 peut-il gérer un terrain difficile?
A4: Oui. Avec une vitesse de tramming allant jusqu'à 2 km / h, 450 mm de dégagement de sol et une capacité d'escalade de 25 °, il est hautement capable dans des conditions rugueuses et en pente.

Q5: Quelle est l'exigence d'air pour cette plate-forme?
A5: JC617 fonctionne efficacement avec une alimentation en air de 9 à 15 m³ / min à une pression de travail de 0,8 à 1,6 MPa, adaptée à la plupart des applications de roche dure moyenne.

Q6: Qu'est-ce qui rend le système de rotation et d'alimentation spécial?
A6: La plate-forme dispose d'un système de rotation à double moteur qui fournit jusqu'à 2400 n · m de couple et de 150 tr / min. Son mécanisme d'alimentation en cylindre d'huile offre une course lisse de 3340 mm et une poussée de 15 kN.

Q7: Est-il facile de fonctionner et de maintenir?
A7: Oui. Le panneau de commande arrière intégré est convivial et le système hydraulique centralisé réduit l'effort manuel. La conception robuste minimise également les exigences de maintenance dans des environnements difficiles.

Q8: Est-ce qu'il prend en charge la manipulation automatique des tiges?
A8: Bien que JC617 comprenne la capacité de manutention des tiges via son système d'alimentation et de levage (force de levage de 25 kN), la manipulation automatique des tiges n'est pas intégrée par défaut. Des systèmes de treuil en option sont disponibles pour la mise à niveau.
