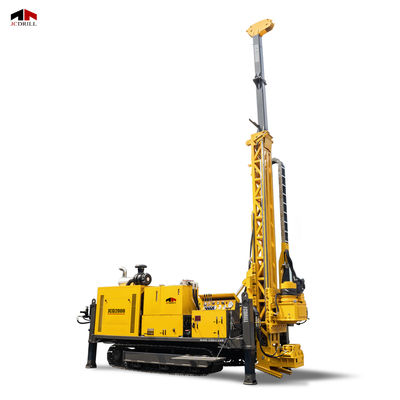

2000M profondeur Crawler monté entièrement hydraulique de l'exploitation minière du noyau de forage pour l'exploration de carrière géologique

2000M profondeur Crawler monté entièrement hydraulique de l'exploitation minière du noyau de forage pour l'exploration de carrière géologique

Nom De Marque: JCDRILL
Numéro De Modèle: JCD2000
Nombre De Pièces: 1 SET
Prix: Négociable
Conditions De Paiement: L/C,T/T,D/A,D/P,Western Union
Capacité à Fournir: 20 ensembles par mois
Informations détaillées
Lieu d'origine:
Shandong, Chine
Certification:
CE
Capacité de forage:
Les produits de base doivent être soumis à des conditions spécifiques.
Profondeur de perceuse:
1000-2000 à 2500
Marque du moteur:
Yuchai
Vitesse nominale:
Pour les véhicules à moteur à combustion
Le couple:
1000-6400 N.M.
Vitesse:
1100RPM
Coup d'alimentation:
3800mm
Capacité de levage:
1000/ 15000 kg
Type d'opération:
Contrôle manuel et télécommandé
Vitesse de marche:
3.5Km/h
Modèle de pompe à boue:
BW-320
Débit:
0-320 L/MIN
Taille du transport:
6293* 2210* 2762 mm
Poids:
12.7 tonnes
Détails d'emballage:
Dimensions d'expédition : 6293* 2210* 2762mm
Capacité d'approvisionnement:
20 ensembles par mois
Description du produit

Description du produit :


La JCD2000 est conçue pour les applications de forage de carottes profondes et à couple élevé, offrant une puissance et une capacité inégalées pour les projets d'exploration avancés. Prenant en charge le forage HTW, NTW et BTW jusqu'à 2500 mètres, elle est construite pour gérer les conditions géologiques extrêmes et le forage de longue durée avec des performances supérieures. Propulsée par un moteur turbocompressé YUCHAI de 162 kW et un système hydraulique de 460 L/min à 28 MPa, la foreuse fournit un couple allant jusqu'à 6400 Nm, assurant un forage stable et efficace dans les formations à haute résistance. Le mât monobloc au sol est doté d'une course d'avance de 3800 mm et d'une capacité de traction de 40 tonnes, ce qui permet un carottage souple et fiable sur des inclinaisons variables de 45 ° à 90 °.

Paramètre :


Spécification Unité JCD2000
Capacité de forage
Capacité de forage   HTW-NTW-BTW
Profondeur de forage m 1000-2000-2500
Système hydraulique
Pression nominale MPA 28
Débit nominal L/min 460
Dissipation thermique   Refroidissement par air
Moteur
Marque   YUCHAI
Type   Turbocompresseur
Vitesse nominale RPM 2400
Puissance nominale kW 162
Système de forage
Couple N.M. 1000-6400
Vitesse RPM 1100
Type de tour   Monobloc au sol
Course d'avance mm 3800
Angle de forage ° 45-90
Capacité de traction maximale Tonne 40
Capacité de poussée maximale Tonne 20
Treuil à câble
Capacité de levage kg 1000/ 15000
Vitesse RPM 100-400/ 0-50
Diamètre du câble métallique mm 6/ 24
Capacité du câble m 2000/ 45
Système de marche
Type de fonctionnement   Commande manuelle et à distance
Vitesse de marche KM/H 3.5
Angle de montée ° 40
Pompe à boue
Modèle   BW-320
Débit L/MIN 0-320
Pression MPA 0-10
Générateur hydraulique
Type Sans balais à fréquence variable, sans entretien
Puissance kW 11
Tension V 220/ 380
Poids et dimensions
Taille de transport mm 6293* 2210* 2762
Poids Tonne 12.7

Caractéristiques :


>> La JCD2000 est équipée d'un moteur YUCHAI de 162 kW et d'un système hydraulique à haut débit de 460 L/min, fournissant un couple élevé soutenu allant jusqu'à 6400 Nm pour les opérations de forage profond et intensif.

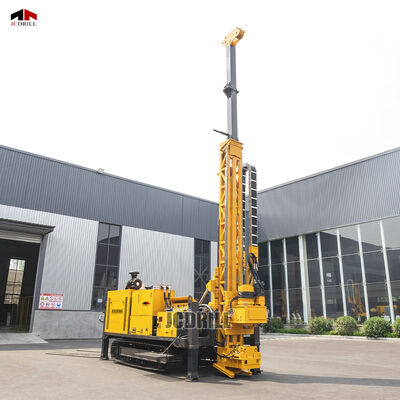

2000M profondeur Crawler monté entièrement hydraulique de l'exploitation minière du noyau de forage pour l'exploration de carrière géologique 0

>> Sa course d'avance de 3800 mm et sa force de traction de 40 tonnes fournissent la puissance structurelle et le contrôle nécessaires pour le carottage ultra-profond dans les formations denses, avec des angles de forage réglables de 45 ° à 90 °.
>> Un système de levage à double câble — 1000 kg pour la manipulation rapide des tiges et 15 000 kg pour le levage lourd — améliore l'efficacité et la sécurité opérationnelles pendant les longs cycles de forage.

>> La foreuse est équipée d'une pompe à boue BW-320 et d'un générateur sans entretien de 11 kW, offrant un rinçage continu et une alimentation fiable dans les environnements isolés, tout en maintenant une excellente adaptabilité au terrain et une grande mobilité.

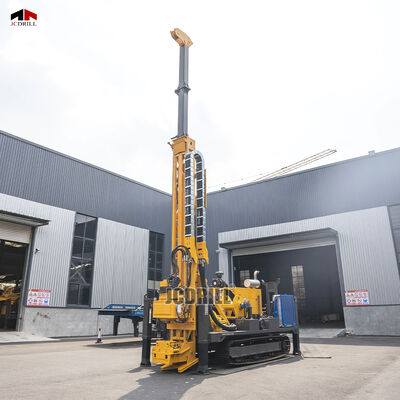

2000M profondeur Crawler monté entièrement hydraulique de l'exploitation minière du noyau de forage pour l'exploration de carrière géologique 1

Applications :


1. Exploration minière ultra-profonde
Avec une profondeur de forage maximale de 2500 mètres en utilisant des tiges BTW, la JCD2000 est idéale pour la découverte de gisements profonds de métaux comme l'or, le cuivre, le lithium et les terres rares.

2. Étude géologique pour les infrastructures nationales
Parfaite pour les études géotechniques ultra-profondes sur les sites de tunnels, les barrages hydroélectriques, les lignes de métro ou les mines où les couches rocheuses sont profondes, denses et très variables.

3. Forage à couple élevé dans des formations complexes
Fournit jusqu'à 6400 Nm de couple, ce qui permet un forage efficace dans les formations fracturées, dures ou mixtes où les foreuses conventionnelles ont du mal.

4. Forage de longue durée dans des terrains isolés
Intégrée à un générateur hydraulique de 11 kW, à une pompe à boue BW-320 et à un treuil robuste de 15 tonnes, la foreuse prend en charge le fonctionnement autonome dans les zones montagneuses, forestières et non développées.

5. Opérations de levage de tubage et d'outils lourds
Le système de levage à double câble (treuil rapide de 1000 kg + treuil lourd de 15 000 kg) assure un levage efficace des longues tiges, des tubages et des outils de fond de trou lourds, ce qui le rend adapté aux forages à plusieurs étapes ou aux forages en trou tubé.

FAQ :


Q1 : Quelles méthodes de forage la JCD2000 prend-elle en charge ?
R1 : La JCD2000 prend en charge le forage de carottes à câble diamanté à l'aide de tiges HTW, NTW et BTW avec une profondeur maximale de 2500 mètres.

Q2 : Quel type de moteur est utilisé dans cette foreuse ?
R2 : Elle utilise un moteur diesel turbocompressé YUCHAI de 162 kW, conçu pour fournir un couple élevé et des performances fiables en charge continue.

Q3 : Quelle est la puissance du système hydraulique ?
R3 : Le système hydraulique fonctionne à une pression de 28 MPa avec un débit de 460 L/min, fournissant une puissance constante et un contrôle précis, même dans les formations profondes ou dures.

Q4 : Quel est le couple et la course d'avance maximum de la JCD2000 ?
R4 : Elle fournit jusqu'à 6400 Nm de couple et dispose d'une course d'avance de 3800 mm, assurant une forte pénétration et de longues courses de carottes lors du forage ultra-profond.

Q5 : Quel type de système de levage possède-t-elle ?
R5 : Elle est équipée d'un système de levage à double câble :

Treuil haute vitesse de 1000 kg pour la manipulation des tiges

Treuil robuste de 15 000 kg pour les grands tubages et outils
Avec une capacité de câble de levage de 2000 m et 45 m, respectivement.

Q6 : Quel type de pompe à boue est inclus ?
R6 : La foreuse est livrée avec une pompe à boue haute pression BW-320, capable d'un débit de 320 L/min et d'une pression allant jusqu'à 10 MPa, ce qui permet un rinçage efficace à grande profondeur.

Q7 : La JCD2000 convient-elle aux endroits isolés ou hors réseau ?
R7 : Oui. Elle comprend un générateur hydraulique à fréquence variable de 11 kW sans entretien qui fournit une alimentation de 220 V/380 V pour les outils de terrain et les systèmes auxiliaires.

Q8 : Peut-elle fonctionner sur un terrain accidenté ?
R8 : Absolument. La foreuse a une vitesse de marche de 3,5 km/h et un angle de montée de 40 °, ce qui la rend adaptée aux terrains accidentés, escarpés ou montagneux.

Q9 : Quelles sont ses dimensions de transport et son poids ?
R9 : Les dimensions de transport de la JCD2000 sont de 6293 × 2210 × 2762 mm, et son poids total est d'environ 12,7 tonnes.
