| Nom De Marque: | JCDRILL |
| Numéro De Modèle: | JCD1500 |
| Nombre De Pièces: | 1 SET |
| Prix: | Négociable |
| Conditions De Paiement: | L/C,T/T,D/A,D/P,Western Union |
| Capacité à Fournir: | 20 ensembles par mois |

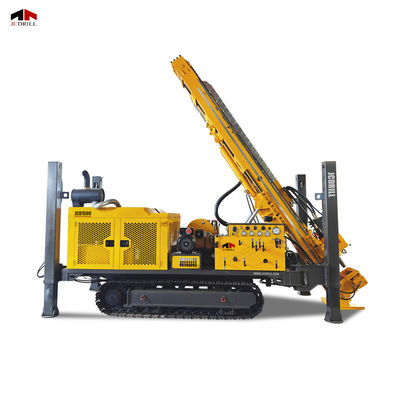

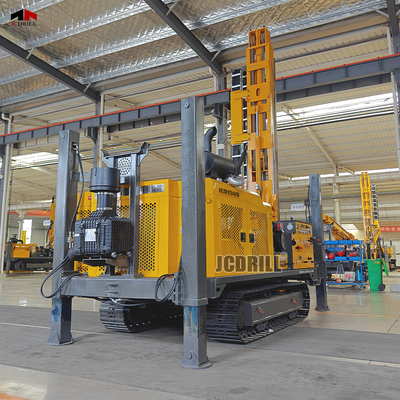

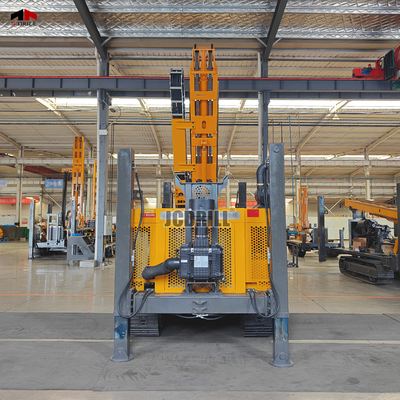

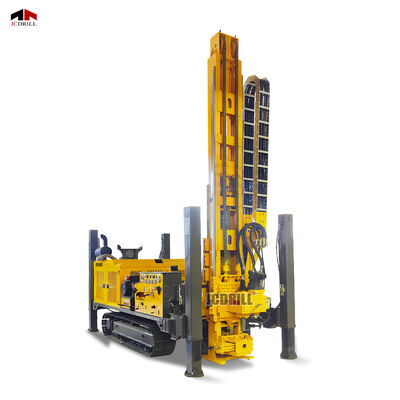

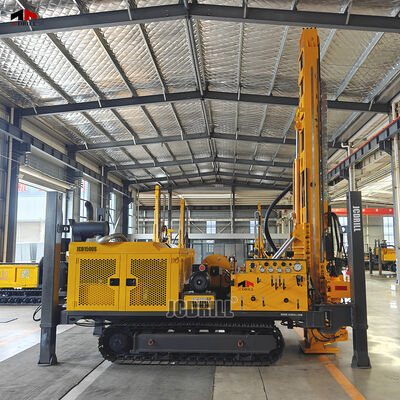

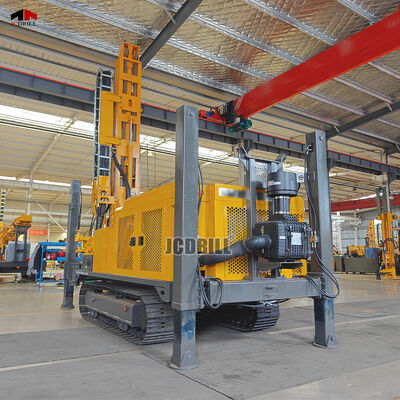

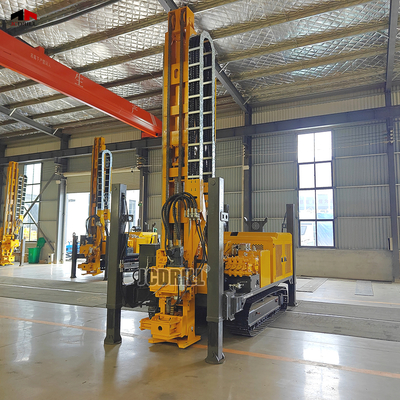

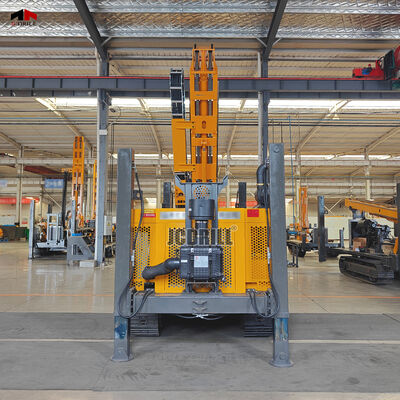

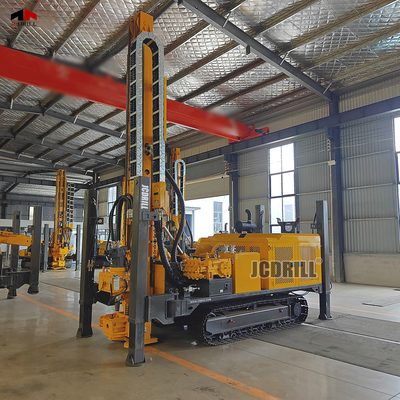

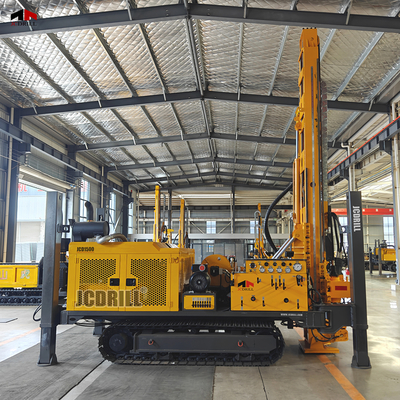

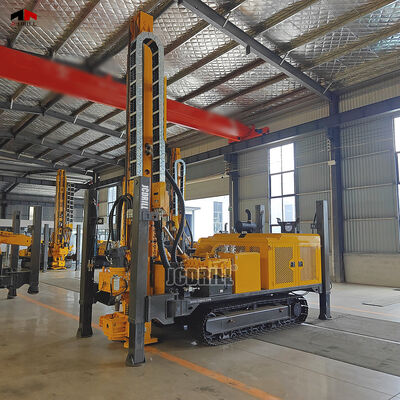

Le JCD1500S est conçu pour les opérations de forage de carottes ultra-profondes qui nécessitent un couple maximal, une résistance structurelle améliorée et une stabilité continue sous forte charge. Il prend en charge le forage HTW, NTW et BTW jusqu'à des profondeurs de 1800 mètres, ce qui le rend adapté aux projets exigeants d'exploration minérale et de géotechnique. Propulsé par un puissant moteur diesel WEICHAI turbocompressé de 150 kW et soutenu par un système hydraulique de grande capacité de 330 L/min, le train de forage offre un couple de rotation allant jusqu'à 4000 Nm et une réponse hydraulique puissante pour les formations à haute résistance. Le mât intégré au sol prend en charge un réglage d'angle de 45° à 90°, tandis que la course d'avance de 3500 mm et la capacité de traction de 36 tonnes assurent un fonctionnement fluide dans des conditions de forage profondes et complexes.
| Spécification | Unité | JCD1500S |
|---|---|---|
| Capacité de forage | ||
| Capacité de forage | HTW-NTW-BTW | |
| Profondeur de forage | m | 500-1500-1800 |
| Système hydraulique | ||
| Pression nominale | MPA | 28 |
| Débit nominal | L/min | 350 |
| Dissipation thermique | ||
| Moteur | ||
| Marque | WEICHAI | |
| Type | Turbocompresseur | |
| Vitesse nominale | RPM | 2400 |
| Puissance nominale | kW | 150 |
| Système de forage | ||
| Couple | N.M. | 1000-4000 |
| Vitesse | RPM | 1300 |
| Type de tour | Monobloc au sol | |
| Course d'avance | mm | 3500 |
| Angle de forage | ° | 45-90 |
| Capacité de levage max. | Tonnes | 36 |
| Capacité de descente max. | Tonnes | 18 |
| Treuil à câble | ||
| Capacité de levage | kg | 1000/ 10000 |
| Vitesse | RPM | 100-300/ 0-50 |
| Diamètre du câble | mm | 6/ 18 |
| Capacité du câble | m | 1500/ 50 |
| Système de déplacement | ||
| Type de fonctionnement | Manuel et télécommande | |
| Vitesse de déplacement | KM/H | 3.5 |
| Angle de montée | ° | 40 |
| Pompe à boue | ||
| Modèle | BW-250 | |
| Débit | L/MIN | 0-250 |
| Pression | MPA | 0-10 |
| Générateur hydraulique | ||
| Type | Sans balais à fréquence variable, sans entretien | |
| Puissance | kW | 11 |
| Tension | V | 220/ 380 |
| Poids et dimensions | ||
| Dimensions de transport | mm | 6000* 2100* 2400 |
| Poids | Tonnes | 10.5 |
Le JCD1500S est alimenté par un moteur WEICHAI turbocompressé de 150 kW et un système hydraulique de 330 L/min, fournissant une puissance forte et continue pour le forage de carottes ultra-profondes. Le système offre une pression stable et un contrôle réactif, assurant un forage efficace dans les formations à haute résistance.
Avec une course d'avance de 3500 mm et une capacité de traction de 36 tonnes, le train de forage permet une récupération de carottes stable à des profondeurs allant jusqu'à 1800 mètres. Le mât au sol permet un forage de 45° à 90°, ce qui le rend adapté aux forages verticaux et inclinés.
Un système de treuil à double câble comprend un treuil auxiliaire haute vitesse de 1000 kg et un treuil robuste de 10 000 kg, améliorant la capacité de levage pour les tiges, le tubage et les outils lourds. Cette configuration améliore l'efficacité dans les conditions de forage profondes et complexes.
Équipé d'une pompe à boue BW-250 et d'un générateur à fréquence variable de 11 kW, le train de forage offre un rinçage fiable et une alimentation sur site. Les commandes manuelles et à distance, la vitesse de déplacement de 3,5 km/h et la capacité de montée de 40° assurent une forte adaptabilité sur les terrains difficiles.
Applications :
2. Forage géotechnique pour les grandes infrastructures
3. Tubage à couple élevé et carottages de grand diamètre
4. Opérations à distance et en terrains difficiles
5. Levage lourd et manipulation d'outils complexes
FAQ :
R1 : Le JCD1500S est conçu pour le forage de carottes ultra-profondes utilisant le carottage par fil avec des tiges HTW, NTW et BTW. Il gère des profondeurs allant jusqu'à 1800 mètres.
Q2 : Qu'est-ce qui alimente le train de forage JCD1500S ?
R2 : Il est entraîné par un moteur diesel WEICHAI turbocompressé de 150 kW, fournissant une puissance élevée et stable pour un fonctionnement continu sous de lourdes charges.
Q3 : Quelle est la puissance du système hydraulique ?
R3 : Le système hydraulique fonctionne à une pression de 28 MPa avec un débit de 350 L/min, assurant une réponse hydraulique rapide, puissante et constante pour toutes les opérations.
Q4 : Quel est le couple maximal et la course d'avance ?
R4 : Le train de forage fournit jusqu'à 4000 Nm de couple de rotation et a une course d'avance de 3500 mm, adaptée au carottage long et ininterrompu dans des sols profonds et résistants.
Q5 : Le JCD1500S peut-il gérer le forage incliné ?
R5 : Oui. Le mât monobloc au sol prend en charge des angles de forage de 45° à 90°, permettant des opérations de forage verticales et inclinées.
Q6 : Quelles sont les caractéristiques du système de treuil à câble ?
R6 : Il comprend :
Treuil auxiliaire haute vitesse de 1000 kg
Treuil robuste de 10 000 kg
Ceux-ci sont conçus pour la manipulation de tubages, de tiges et d'outils lourds avec une portée de levage étendue (capacité de câble de 1500 m/50 m).
Q7 : Quelle pompe à boue est incluse ?
R7 : Le train de forage est équipé d'une pompe à boue haute pression BW-250, fournissant un débit allant jusqu'à 250 L/min et une pression de 10 MPa, adaptée à un rinçage efficace dans les formations profondes.
Q8 : Est-il adapté aux opérations à distance et hors réseau ?
R8 : Oui. Le générateur hydraulique à fréquence variable de 11 kW intégré (220V/380V) assure un fonctionnement autonome même dans des endroits isolés.
Q9 : Quelle est la mobilité du JCD1500S ?
R9 : Il offre une vitesse de déplacement de 3,5 km/h et peut grimper jusqu'à 40°, ce qui le rend très mobile sur des terrains accidentés et inégaux.
Q10 : Quelles sont les dimensions de transport et le poids ?
R10 : Les dimensions de transport du train de forage sont de 6000 × 2100 × 2400 mm, et il pèse environ 10,5 tonnes.
Mots-clés :
machine de carottage pour l'exploitation minière équipement de forage minier à vendre foreuse d'essai de sol
équipement de forage géotechnique foreuse télécommandée
