Name: Équipement d'exploration minérale du sol à commande à distance
Brand: Beijing Jincheng Mining Technology Co., Ltd.
SKU: JCD1200S
Price: 122.00 USD
Availability: InStock

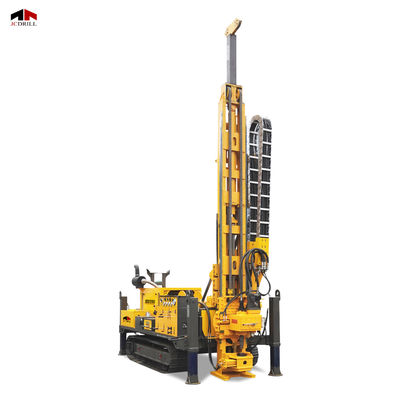

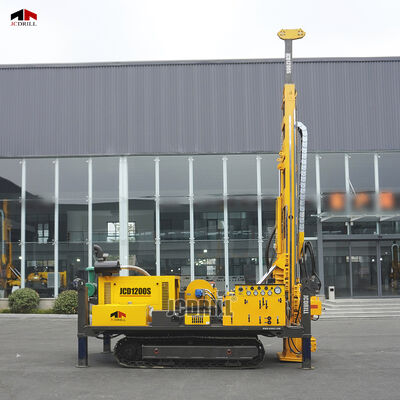

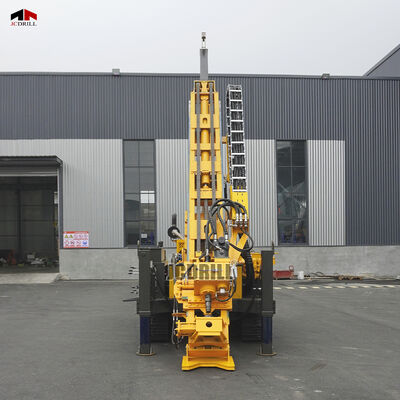

Équipement d'exploration minérale du sol à commande à distance

Nom De Marque:	JCDRILL
Numéro De Modèle:	JCD1200S
Nombre De Pièces:	1 SET
Prix:	Négociable
Conditions De Paiement:	L/C,T/T,D/A,D/P,Western Union
Capacité à Fournir:	20 ensembles par mois

Description du produit :

Le JCD1200S est conçu pour les applications de forage de carottes à grande échelle et ultra-profondes où la puissance, la précision et la durabilité sont essentielles. Avec une profondeur de forage nominale allant jusqu'à 1500 mètres en utilisant des tiges HTW, NTW ou BTW, il est construit pour gérer les tâches d'exploration les plus exigeantes. Alimenté par un moteur diesel turbocompressé YUCHAI haute performance de 140 kW et un système hydraulique de 330 L/min fonctionnant à 28 MPa, le train de forage offre un couple de sortie exceptionnel et un contrôle efficace du système, garantissant stabilité et efficacité lors des opérations de forage de longue durée. Le train de forage est doté d'un mât renforcé monobloc touchant le sol avec une course d'alimentation de 3500 mm et une capacité de traction de 30 tonnes, ce qui le rend idéal pour le carottage en profondeur dans des formations à haute résistance. Il prend en charge le forage multi-angles de 45° à 90°, offrant une polyvalence pour diverses conditions géologiques. Le système de treuil à double câble comprend un treuil auxiliaire haute vitesse de 1000 kg et un treuil robuste de 8000 kg, élargissant sa capacité de manipulation pour les outils, les tiges et le tubage.

Paramètres :

Spécification	Unité	JCD1200S
Capacité de forage
Capacité de forage		HTW-NTW-BTW
Profondeur de forage	m	500-1200-1500
Système hydraulique
Pression nominale	MPA	28
Débit nominal	L/min	330
Dissipation thermique		Refroidissement par air
Moteur
Marque		YUCHAI
Type		Turbocompresseur
Vitesse nominale	tr/min	2400
Puissance nominale	kW	140
Système de forage
Couple	N.M.	1000-3800
Vitesse	tr/min	1300
Type de tour		Monobloc touchant le sol
Course d'alimentation	mm	3500
Angle de forage	°	45-90
Capacité de traction max.	Tonne	30
Capacité de poussée max.	Tonne	15
Treuil à câble
Capacité de levage	kg	1000/ 8000
Vitesse	tr/min	100-300/ 0-50
Diamètre du câble	mm	6/ 16
Capacité du câble	m	1200/ 40
Système de marche
Type de fonctionnement		Manuel et télécommande
Vitesse de marche	KM/H	3.5
Angle de montée	°	40
Pompe à boue
Modèle		BW-200
Débit	L/MIN	0-200
Pression	MPA	0-10
Générateur hydraulique
Type	Sans balais à fréquence variable, sans entretien
Puissance	kW	11
Tension	V	220/ 380
Poids et dimensions
Dimensions de transport	mm	6000* 2100* 2400
Poids	Tonne	9.5

Caractéristiques :

Le JCD1200S est alimenté par un moteur YUCHAI de 140 kW et un système hydraulique de 330 L/min, offrant un couple supérieur et une sortie continue à haute pression pour les tâches de forage profondes et intensives.

Sa course d'alimentation de 3500 mm et sa capacité de levage de 30 tonnes offrent un excellent avantage mécanique pour le carottage à travers des formations profondes, denses et variables avec précision et contrôle.

Le système de treuil à double câble, comprenant un câble haute vitesse de 1000 kg et un treuil robuste de 8000 kg, assure une grande polyvalence pour la manipulation efficace des tiges, du tubage et des outils lourds.>> Équipé d'une pompe à boue BW-200 de 200 L/min et d'un générateur embarqué de 11 kW, le train de forage prend en charge un fonctionnement continu dans des environnements éloignés avec un rinçage fiable et une fonctionnalité autonome.

Applications :

1. Exploration minérale ultra-profonde

Idéal pour les levés minéraux avancés dans les zones de roche dure, y compris l'or, le cuivre, le nickel, les terres rares et d'autres gisements de valeur.

Prend en charge le forage de carottes filaire HTW, NTW et BTW jusqu'à 1500 mètres, ce qui le rend adapté à la cartographie de grands corps minéralisés.

2. Projets géotechniques et d'infrastructure complexes

Applicable dans les tunnels profonds, les fondations de barrages hydroélectriques, les systèmes de métro souterrains ou les évaluations de fondations de ponts, où les longs intervalles de forage et les formations denses sont courants.

3. Opérations de carottage industriel à forte charge

La capacité de traction de 30 tonnes et de poussée de 15 tonnes le rend excellent pour pénétrer les zones abrasives, fracturées ou à haute compression avec de grands tubages ou des carottes.

4. Déploiements dans des environnements éloignés et difficiles

Avec un générateur hydraulique embarqué, une pompe à boue BW-200 haute pression et un système de treuil à double câble, le JCD1200S prend en charge un fonctionnement autonome dans des sites hors réseau, en haute altitude ou montagneux.

5. Manipulation de tubages lourds et d'outils surdimensionnés

Le système de treuil à double câble (treuil auxiliaire de 1000 kg + treuil robuste de 8000 kg) est conçu pour manipuler de longues séries de tiges, des tubages lourds et des outils, permettant une polyvalence et une réduction des temps d'arrêt.

FAQ :

Q1 : Pour quelle méthode de forage le JCD1200S est-il optimisé ?

R1 : Le JCD1200S est spécialement conçu pour le forage de carottes au diamant filaire, compatible avec les normes HTW, NTW et BTW.

Q2 : Quelle est la profondeur de forage maximale ?

R2 : Le train de forage prend en charge le forage de carottes jusqu'à 1500 mètres avec BTW, 1200 mètres avec NTW et 500 mètres avec HTW.

Q3 : Quel type de moteur alimente le train de forage ?

R3 : Un moteur diesel turbocompressé YUCHAI de 140 kW fonctionnant à 2400 tr/min alimente le JCD1200S, garantissant un couple de sortie robuste et stable sur le terrain.

Q4 : Quelle est la puissance du système hydraulique ?

R4 : Le système hydraulique fonctionne à une pression de 28 MPa et un débit de 330 L/min, fournissant un contrôle continu à haute pression pour les opérations de forage exigeantes.

Q5 : Quelle est la course d'alimentation et la capacité de levage ?

R5 : Le train de forage a une course d'alimentation de 3500 mm, avec une capacité de traction de 30 tonnes et de poussée de 15 tonnes, idéale pour les formations profondes et à haute résistance.

Q6 : Quels systèmes de treuil sont disponibles ?

R6 : Le JCD1200S comprend un système de treuil à double câble :

Treuil auxiliaire de 1000 kg pour les tiges et les outils

Treuil robuste de 8000 kg pour le tubage et les charges lourdes

Q7 : Quel type de pompe à boue est inclus ?

R7 : Il utilise une pompe à boue haute pression BW-200 capable d'un débit de 200 L/min et d'une pression de 10 MPa, adaptée au rinçage en profondeur et à l'élimination des déblais.

Q8 : Le train de forage convient-il aux sites éloignés ?

R8 : Oui. Le générateur hydraulique intégré de 11 kW (sans entretien, à fréquence variable) fournit 220 V/380 V, rendant le train de forage entièrement autonome pour les travaux à distance ou hors réseau.

Q9 : Quelle est la mobilité du JCD1200S ?

R9 : Malgré sa taille, il se déplace à 3,5 km/h et monte des pentes jusqu'à 40°, ce qui lui permet de se déplacer sur des terrains accidentés, inégaux ou montagneux.

Q10 : Quelles sont les dimensions de transport et le poids ?

R10 : Les dimensions de transport sont de 6000 × 2100 × 2400 mm, et le train de forage pèse environ 9,5 tonnes.
