| Nom De Marque: | JCDRILL |
| Numéro De Modèle: | JCD600 |
| Nombre De Pièces: | 1 ensemble |
| Prix: | Négociable |
| Conditions De Paiement: | L/C,T/T,D/A,D/P,Western Union |
| Capacité à Fournir: | 20 ensembles par mois |

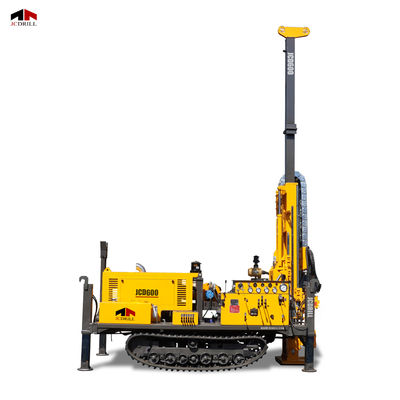

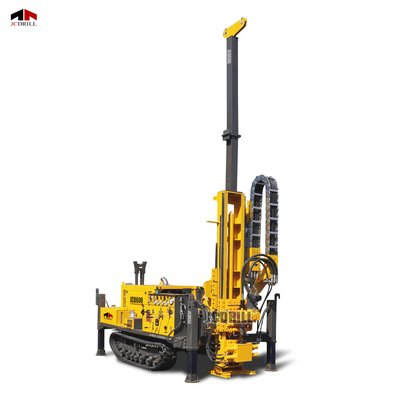

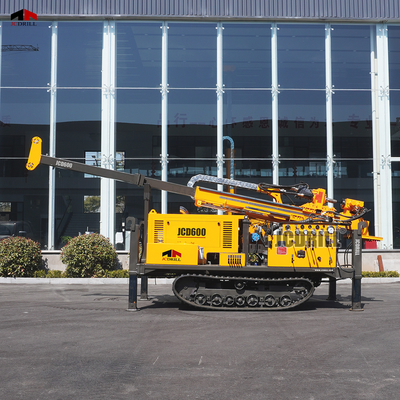

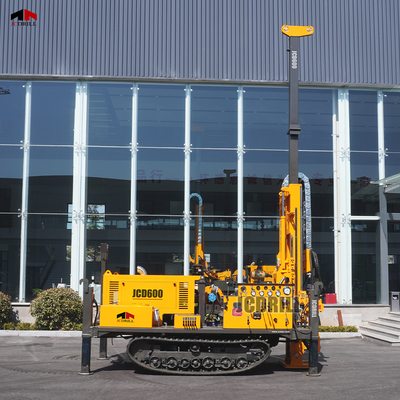

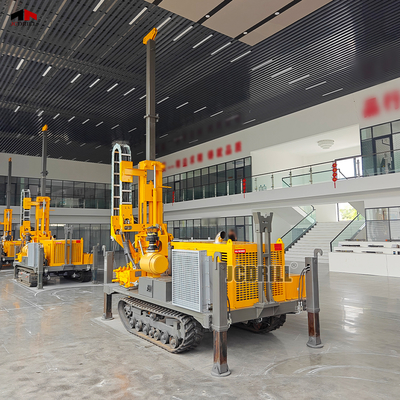

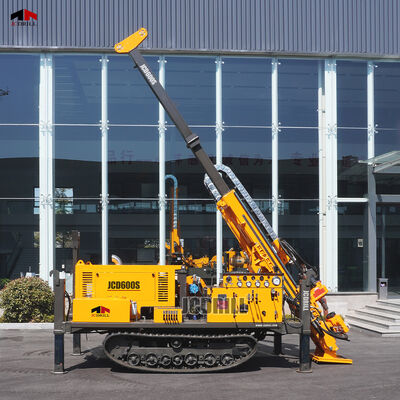

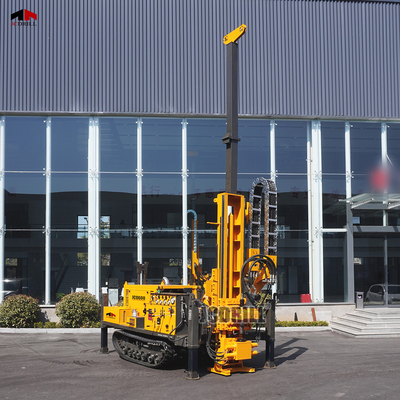

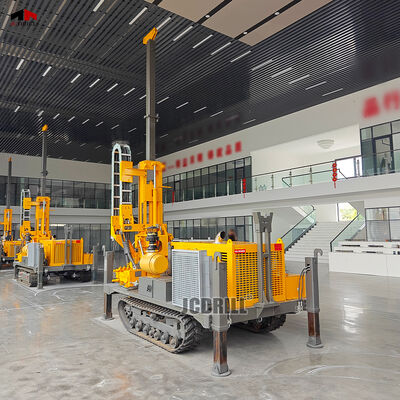

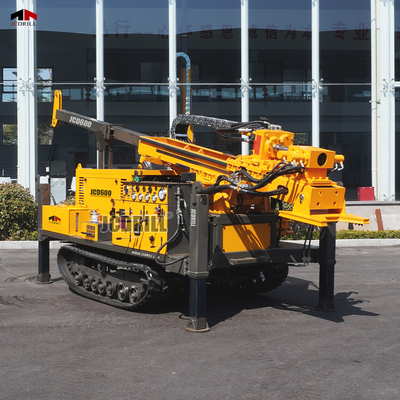

Le JCD600S est une foreuse carotteuse entièrement hydraulique et robuste, conçue pour des performances efficaces dans l'exploration minérale et l'investigation géologique. Il est optimisé pour les techniques de carottage par câble avec des tiges de forage HTW, NTW et BTW, avec une capacité de profondeur maximale de 800 mètres. Alimenté par un moteur diesel turbocompressé YUCHAI de 92 kW, le train de forage offre un couple amélioré et des performances constantes, en particulier dans des conditions de terrain exigeantes. Le système hydraulique fonctionne à une pression nominale de 20 MPa et un débit de 220 L/min, garantissant un fonctionnement stable pour toutes les fonctions de forage.
| Spécification | Unité | JCD600S |
|---|---|---|
| Capacité de forage | ||
| Capacité de forage | HTW-NTW-BTW | |
| Profondeur de forage | m | 350-700-800 |
| Système hydraulique | ||
| Pression nominale | MPA | 20 |
| Débit nominal | L/min | 220 |
| Dissipation thermique | Refroidissement par air | |
| Moteur | ||
| Marque | YUCHAI | |
| Type | Turbocompresseur | |
| Vitesse nominale | RPM | 2400 |
| Puissance nominale | kW | 92 |
| Système de forage | ||
| Couple | N.M. | 450-1300 |
| Vitesse | RPM | 1300 |
| Type de mât | Monobloc à contact au sol | |
| Course d'alimentation | mm | 1900 |
| Angle de forage | ° | 45-90 |
| Capacité de traction max. | Tonnes | 16 |
| Capacité de poussée max. | Tonnes | 8 |
| Treuil à câble | ||
| Capacité de levage | kg | 600 |
| Vitesse | RPM | 100-300 |
| Diamètre du câble | mm | 6 |
| Capacité du câble | m | 700 |
| Système de déplacement | ||
| Type de commande | Manuelle et télécommande | |
| Vitesse de déplacement | KM/H | 3,5 |
| Angle de montée | ° | 40 |
| Pompe à boue | ||
| Modèle | BW-120 | |
| Débit | L/MIN | 0-120 |
| Pression | MPA | 0-7 |
| Poids et dimensions | ||
| Dimensions de transport | mm | 4200* 2050* 2300 |
| Poids | Tonnes | 5/6 |
Le JCD600S est alimenté par un moteur turbocompressé YUCHAI de 92 kW associé à un système hydraulique à haut rendement de 220 L/min. Cette configuration offre un couple fiable et un contrôle réactif, garantissant des performances fluides lors d'opérations de forage continues et exigeantes.
Le train de forage est équipé d'un mât monobloc à contact au sol qui supporte des angles de forage de 45° à 90°. Avec une course d'alimentation de 1900 mm et une capacité de traction de 16 tonnes, il offre une excellente stabilité et précision de forage dans diverses conditions géologiques.
Pour améliorer l'efficacité des opérations dans les trous profonds, le JCD600S intègre une pompe à boue BW-120 et un système de treuil à câble de 700 mètres. Ces composants assurent un rinçage constant et une manipulation aisée des tiges, réduisant les temps d'arrêt et améliorant la productivité globale.
Pour une opération flexible sur le terrain, le train de forage prend en charge les modes de commande manuelle et à distance. Sa capacité à se déplacer à 3,5 km/h et à gravir des pentes jusqu'à 40° le rend très adaptable aux sites de travail accidentés et isolés.
Parfait pour la prospection et l'évaluation des gisements minéraux, le JCD400 fournit des échantillons de carottes continus et de haute qualité, essentiels pour déterminer la teneur en minerai et la structure géologique.
Couramment utilisé dans les projets de génie civil tels que les tunnels, les ponts, les barrages et les autoroutes pour évaluer les conditions du sous-sol et la stabilité des fondations avant la construction.
Fournit des données géologiques essentielles pour les universités, les instituts et les équipes d'arpentage étudiant la formation des roches, la stratigraphie et les caractéristiques tectoniques.
Utile pour la cartographie des eaux souterraines peu profondes ou l'installation de puits à petite échelle, en particulier dans les zones nécessitant une analyse précise des carottes pour localiser les aquifères.
Utilisé dans les investigations de sols contaminés et les évaluations de sites environnementaux, en particulier lorsque des échantillons de carottes intactes sont nécessaires pour des tests en laboratoire.
Sa forte mobilité et sa capacité de montée de 40° lui permettent de bien performer dans des environnements accidentés, vallonnés ou isolés où les foreuses traditionnelles ne peuvent pas accéder facilement.
Q1 : Pour quel type de forage le JCD600S est-il conçu ?
R1 : Le JCD600S est spécifiquement conçu pour le forage carotté au diamant utilisant des techniques de carottage par câble avec des tiges de forage HTW, NTW et BTW.
Q2 : Quelle est la profondeur de forage maximale du JCD600S ?
R2 : Le train de forage peut atteindre jusqu'à 800 mètres avec des tiges BTW, 700 mètres avec des tiges NTW et 350 mètres avec des tiges HTW.
Q3 : Quel moteur alimente le JCD600S ?
R3 : Il est alimenté par un moteur diesel turbocompressé YUCHAI de 92 kW, fonctionnant à 2400 tr/min pour des performances stables et puissantes sur le terrain.
Q4 : Quelle est la pression et le débit nominaux du système hydraulique ?
R4 : Le système hydraulique fonctionne à une pression nominale de 20 MPa et un débit de 220 L/min, garantissant un fonctionnement fiable de toutes les opérations de forage.
Q5 : Quelles sont la course d'alimentation et la capacité de traction ?
R5 : Le JCD600S dispose d'une course d'alimentation hydraulique de 1900 mm, avec une capacité de traction maximale de 16 tonnes et une capacité de poussée de 8 tonnes.
Q6 : Le train de forage peut-il effectuer un forage vertical et incliné ?
R6 : Oui, le mât monobloc à contact au sol supporte des angles de forage réglables de 45° à 90°, adaptés au forage carotté vertical et incliné.
Q7 : Quel type de pompe à boue le train de forage utilise-t-il ?
R7 : Le train de forage est équipé d'une pompe à boue BW-120, capable d'un débit de 0 à 120 L/min et d'une pression allant jusqu'à 7 MPa, idéale pour les formations tendres à moyennement dures.
Q8 : Un système de treuil à câble est-il inclus ?
R8 : Oui, le train de forage comprend un système de treuil à câble de 600 kg avec une capacité de câble de 700 mètres, prenant en charge le levage auxiliaire et la manipulation des tiges.
Q9 : Le JCD600S prend-il en charge le fonctionnement à distance ?
R9 : Oui, le train de forage prend en charge les modes de commande manuelle et à distance, offrant flexibilité et sécurité accrue sur le terrain.
Q10 : Quelle est la vitesse de déplacement et la capacité de montée ?
R10 : Le JCD600S peut se déplacer à 3,5 km/h et gravir des pentes jusqu'à 40°, ce qui le rend bien adapté aux chantiers accidentés ou isolés.
Q11 : Quelles sont les dimensions de transport et le poids total ?
R11 : Les dimensions de transport sont de 4200 × 2050 × 2300 mm, et le poids varie de 5 à 6 tonnes, selon la configuration.
