Réglage à distance de la boue rotative de diamants de base de forage géotechnique

Description du produit:

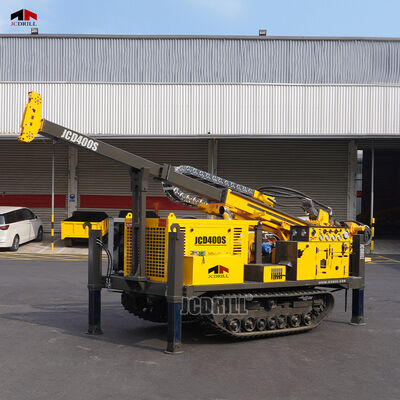

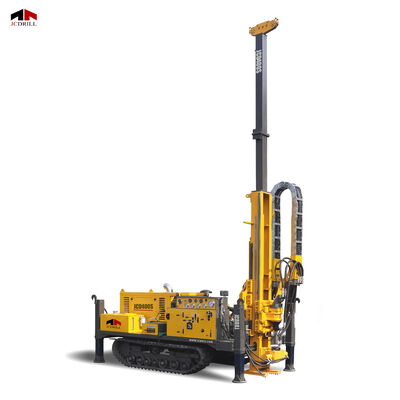

JCD400 est une plate-forme de forage de noyau compacte et entièrement hydraulique conçue pour des projets efficaces d'exploration minérale et de carotage géologique. Il convient particulièrement au forage en diamant en utilisant des techniques de carotage filaire telles que HTW, NTW et BTW. Cette plate-forme est équipée d'un puissant moteur diesel turbocompressé Yuchai livrant 70 kW à 2400 tr / min, garantissant une puissance stable et forte. Toutes les fonctions de forage, y compris l'alimentation, la rotation, le levage et le serrage, sont entraînées par hydraulique, ce qui améliore considérablement l'efficacité opérationnelle et la précision de contrôle.

Paramètre:

Caractéristiques:

>> Le système hydraulique complet assure une transmission de puissance fiable et un fonctionnement en douceur tout au long du processus de forage. Propulsé par un moteur turbocompressé Yuchai de 70 kW, la plate-forme offre des performances stables adaptées à un travail de terrain étendu.

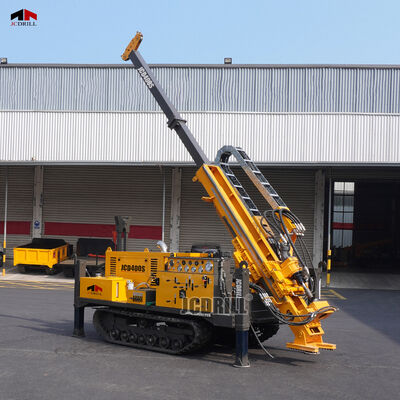

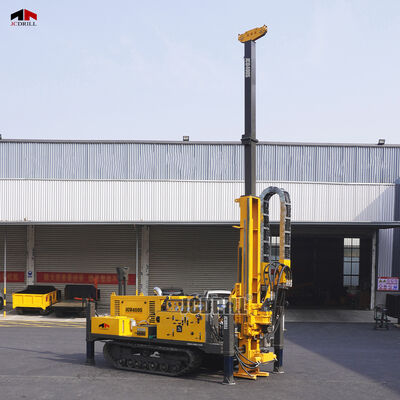

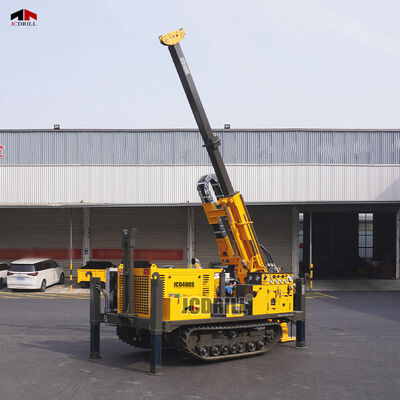

>>Avec son mât à touche au sol prenant en charge les angles de forage de 45 ° à 90 °, JCD400 s'adapte facilement aux exigences de forage verticales et inclinées. La plate-forme dispose de modes de contrôle double - manuel et éloigné, offrant une opération flexible et plus sûre dans des terrains confinés ou difficiles.

>>Une course d'alimentation hydraulique de 1900 mm permet un échantillonnage de noyau efficace avec moins d'interruptions. La pompe de boue BW-100 intégrée fournit un débit et une pression réglables, ce qui rend la plate-forme adaptée aux formations argileuses, au sable et aux rochers doux en utilisant la circulation de suspension.

>>Équipé d'un système de palan de corde de 600 kg, la plate-forme simplifie les opérations de levage et réduit le temps auxiliaire. Sa mobilité forte et sa capacité d'escalade de 40 °, combinée à une conception compacte, le rendent idéal pour les sites de forage robustes et éloignés.

Applications:

1. Exploration minérale
Largement utilisé pour l'exploration des minéraux métalliques (par exemple, or, cuivre, plomb-zinc) et minéraux non métalliques (par exemple, graphite, fluorite).

Fournit des échantillons de noyau continu et intact pour analyser le grade de minerai, la structure et la distribution.

2. Recherche géologique et études stratigraphiques
Les échantillons de base de haute qualité soutiennent l'étude de la lithologie, des structures géologiques, des fractures et de la géochronologie, offrant des données critiques pour la recherche scientifique.

3. Exploration du charbon et du pétrole et du gaz
Utilisé dans le forage à un stade précoce pour identifier l'épaisseur des coutures de charbon, les types de roches et les changements structurels.

Aide à la caractérisation du réservoir et à l'estimation des ressources.

4. Enquête sur les eaux souterraines
Détermine la profondeur des aquifères, la lithologie et les conditions des eaux souterraines grâce à l'échantillonnage central et aux données de forage.

5. ENQUÊTE GÉOTECHNIQUE POUR
Appliqué dans l'enquête sur le site pour les barrages, les tunnels, les ponts, les chemins de fer et autres grands projets de construction.

Fournit des données sur la stabilité des fondations, la structure souterraine et les mécanismes de roche.

6. Évaluation des risques environnementaux et géologiques
Utilisé pour l'échantillonnage dans les sites contaminés, la surveillance des eaux souterraines ou dans les zones sujettes aux glissements de terrain, aux tremblements de terre, etc.

Soutient l'évaluation des risques et la planification de l'assainissement de l'environnement.

FAQ:

Q1: Pour quel type de forage est la plate-forme JCD400 conçue?
A1: Le JCD400 est spécialement conçu pour le forage du noyau en diamant en utilisant des techniques de carotage filaire telles que HTW, NTW et BTW.

Q2: Quelle est la profondeur de forage maximale du JCD400?
A2: La plate-forme peut atteindre jusqu'à 500 mètres de profondeur de forage en utilisant la taille BTW, 400 mètres avec NTW et 200 mètres avec HTW.

Q3: Quel moteur alimente le JCD400?
A3: Il est alimenté par un moteur diesel turbocompressé de 70 kW de Yuchai, fonctionnant à 2400 tr / min, offrant des performances stables et fiables.

Q4: La plate-forme est-elle entièrement hydraulique?
A4: Oui, toutes les fonctions clés telles que la rotation, l'alimentation, le levage et l'amortissement sont conduites par hydrauliquement, améliorant l'efficacité opérationnelle et la précision de contrôle.

Q5: Quelle est la course et la capacité de levage d'alimentation?
A5: La plate-forme dispose d'une course d'alimentation hydraulique de 1900 mm, avec une capacité de traction maximale de 14 tonnes et une capacité de poussée de 7 tonnes.

Q6: Quels types d'angles de forage peuvent-ils soutenir le mât?
A6: Le mât de touche à la terre en une seule pièce est réglable de 45 ° à 90 °, ce qui le rend adapté au forage vertical et incliné.

Q7: Le JCD400 prend-il en charge le fonctionnement distant?
A7: Oui, il est équipé d'un système de contrôle double - manuel et télécommande, offrant une flexibilité et une sécurité améliorée pendant le fonctionnement.

Q8: Quel est le mobile le JCD400?
A8: La plate-forme peut voyager jusqu'à 3,5 km / h et grimper des pentes jusqu'à 40 °, ce qui le rend très mobile et idéal pour les sites robustes et éloignés.

Q9: Quel type de pompe de boue est intégré?
A9: La plate-forme comprend une pompe à boue BW-100, offrant un débit jusqu'à 100 l / min et une pression de 7 MPa, adaptée à l'argile, au sable et aux formations rocheuses douces.

Q10: Y a-t-il un système de palan de corde inclus?
A10: Oui, la plate-forme est livrée avec un système de palan de corde évalué à 600 kg de capacité de levage et 600 mètres de longueur de corde, utilisé pour les tâches de levage auxiliaires.

Q11: Quelles sont les dimensions de transport et le poids total?
A11: Le JCD400 a une taille de transport de 4200 × 2050 × 2300 mm et pèse 4,3 tonnes, ce qui le rend compact et facile à déployer.
