Détails sur le produit:
|
Nom: | Mine ouverte mobile Dth forant le trou de Rig Hydraulic Hard Rock Blast | application: | Plate-forme de forage de Balsting de roche |
---|---|---|---|
Profondeur de forage: | 40M | Diamètre de forage: | 90-165mm |
Perceuse Rod: | 3000mm | Dureté de roche: | F=8-16 |
Vitesse de rotation: | 0-100RPM | Pression d'utilisation: | 1.05-2.46MPa |
Consommation d'air: | ³ /min de 11.3-21 M | Course d'alimentation: | 3.66m |
Mot-clé: | Plate-forme de forage de DTH | Collecteur de poussière: | Facultatif humide et sec |
Marteau de DTH: | QL40 DHD340 DHD350Q | Taille: | 5900×2210×1470mm |
Surligner: | plate-forme de forage dth de mine ouverte,plate-forme de forage de dth de roche dure,plate-forme de forage montée par chenille de trou de souffle |

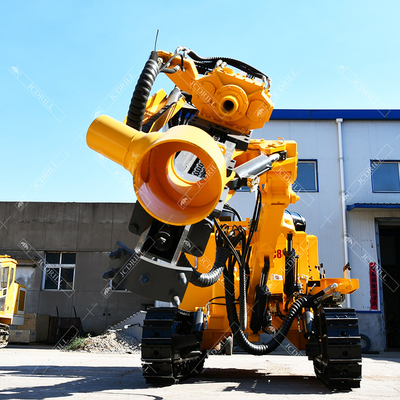

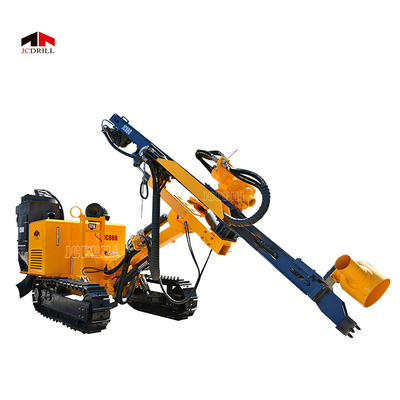

Plate-forme de forage hydraulique JC880 de trou de soufflage de roche dure de mine ouverte DTH
Application
La foreuse hydraulique de fond de trou JC880 est une foreuse multifonctionnelle entraînée par un moteur à combustion interne, la puissance de forage a été fournie par le système hydraulique à l'exception de l'impact et du vent de nettoyage du trou. Cette foreuse mobile est pratique et efficace à utiliser.Cette foreuse est le meilleur remplacement pour les perceuses pneumatiques traditionnelles dans la plupart des opérations.La foreuse a une structure compacte, un fonctionnement simple et un poids total léger.La foreuse hydraulique sur chenilles JC880 est largement utilisée pour le forage de trous de mine dans les mines et les carrières. La foreuse de dynamitage de roche JC880 est également utilisée pour l'ancrage dans les routes, les chemins de fer, les centrales électriques, le génie civil et le bâtiment, etc.
Les caractéristiques

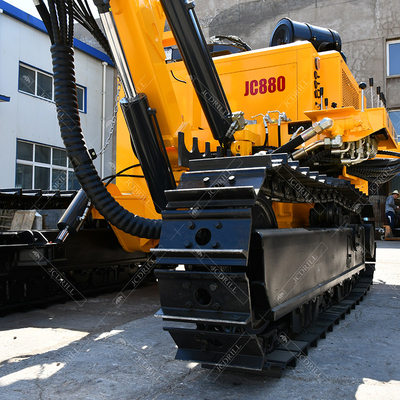

La chenille robuste était entraînée par un moteur hydraulique à grande capacité de déplacement.
L'alimentation et la tête rotative étaient entraînées par un moteur hydraulique, par conséquent, la consommation d'air et d'huile et le coût total de forage sont inférieurs.
L'alimentation hydraulique et la tête rotative produisent la plus grande force d'alimentation et le plus grand couple de rotation, ce qui la rend plus adaptée à une utilisation sur des chantiers complexes.
Le compresseur équipé pour la plate-forme est plus petit et moins cher que celui équipé de la plate-forme pneumatique, ainsi que le meilleur rapport qualité-prix que la plate-forme pneumatique.
L'oscillation hydraulique de la chenille le rend plus adapté au forage sur n'importe quel terrain accidenté.
Le chariot à rouleaux réduit l'usure du guide-foret.

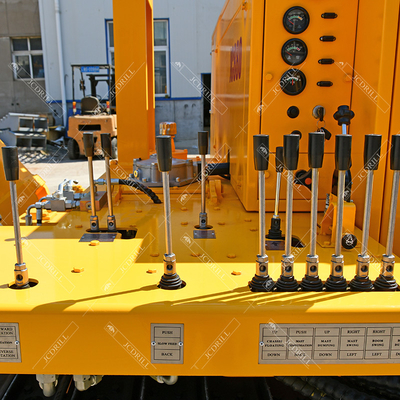

Les fonctions auxiliaires hydrauliques sont simples et efficaces pour l'extension du guide, le pivotement de la flèche, le levage de la flèche, l'inclinaison du guide et le déversement du guide.
Le moteur diesel et les principales pièces hydrauliques adoptent des produits importés ou une célèbre marque nationale.
Le dispositif de compensation spécial assure une protection complète des filetages des tiges de forage.
Spécification
1 | Dureté de la roche | Fa=6-20 | |
2 | Diamètre du trou | millimètre | 90-165 |
3 | Profondeur du trou | m | 40 |
4 | Diamètre de la tige de forage | millimètre | 60,76,89 |
5 | Couple de rotation | Nm | 4500 |
6 | Vitesse de rotation | tr/min | 0-100 |
sept | Max.Force d'alimentation | KN | 30 |
8 | Max.Force de levage | KN | 30 |
9 | Max.Vitesse d'alimentation | M/min | 15 |
dix | Max.Vitesse de levage | M/min | 15 |
11 | Oscillation maximale de la flèche | ° | 45° gauche / 45° droite |
12 | Décharge maximale de la flèche | ° | haut60 bas20 |
13 | Max Swing de Guide | ° | 30(L) / 91(R) |
14 | Vidage maximum du guide | ° | 180 |
25 | Rallonge de guide | millimètre | 1200 |
15 | Course d'alimentation | m | 3 |
16 | Fabricant | CUMMINS | |
17 | Système électrique | 24 | Volt |
18 | Pression de compresseur requise | M³/min | Φ≤115 11,3 m2/min(1,4 MPa) |
Φ≤140 13m2/min(1,4 MPa) | |||
Φ≤165 17m2/min(1,4 MPa) | |||
Φ≤165 21m2/min(2,4 MPa) | |||
19 | Max.Vitesse de voyage | km/h | 2 |
20 | Pente | ° | 24 |
21 | Poids net | kg | 6100 |
22 | Longueur d'expédition | millimètre | 6900 |
23 | Largeur d'expédition | millimètre | 2200 |
24 | Hauteur d'expédition | millimètre | 2200 |
