Détails sur le produit:
|
| Numéro de modèle: | JCD1000 | Dimension: | 5100×2200×2650mm |
|---|---|---|---|
| Diamètre de Driling: | BQ, NQ, QG, PQ | Profondeur de forage: | Max.1000m |
| Poids: | 9300kgs | Puissance: | Moteur diesel |
| Couleur: | Adapté aux besoins du client | Diamètre de garniture de forage: | BQ, NQ, QG, PQ |
| Surligner: | plate-forme de forage de noyau de diamant de 1000m,plate-forme de forage de extraction froide de noyau de diamant,installations de perceuse de extraction froides de noyau de diamant |
||
>> Introduction
|

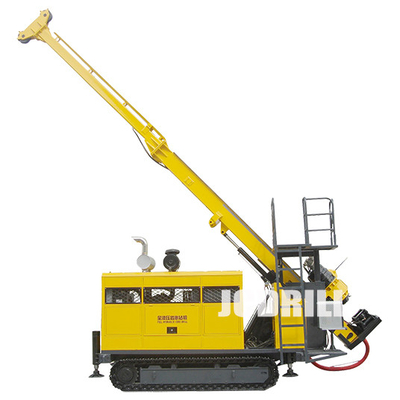

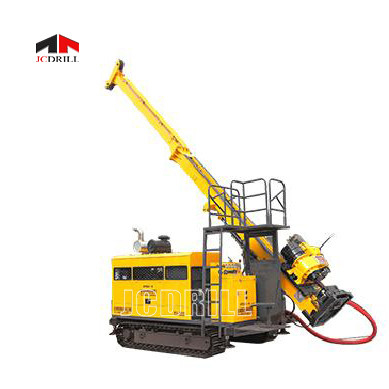

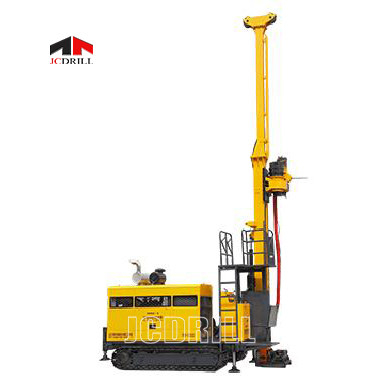

>>La plate-forme de forage hydraulique du noyau JCD1000 de plein hydraulique et du rotateur a adopté la technologie du câble creusant, a été le type dominant installation pour les dépôts de minérai solides prospectant dans les comtés développés dans le monde. C'est également la direction se développante de la technique de forage et du matériel de forage en Chine. La plate-forme de forage de chenille adopte le plein entraînement hydraulique, voyageant avec des chenilles elle-même. La tête de perceuse est conduite par le moteur variable avec la fonction des changements de vitesse mécaniques à deux vitesses, changement stepless de vitesse avec une structure avancée et simple. Le rotateur est alimenté et conduit avec un système reliant le cylindre d'axe et d'huile à la chaîne. |
 |
>>Il pourrait être appliqué à l'exploration et à la prospection de la géologie, métallurgie, charbon, pétrole, gaz naturel, eaux souterraines et
d'autres industries.
>>La plate-forme de forage hydraulique du noyau JCD1000 est équipée d'un moteur de série conduisant la pompe. L'alimentation et le levage du rotateur
sont conduits dans la structure du cylindre poussant directement, avec une course de 3.5m (11,5 pieds). La rotation de l'axe est conduite par a
moteur simple. Il a quatre décalages mécaniques de la gamme des vitesses, et la vitesse pourrait être ajustée hydrauliquement avec des clochers
changement. L'installation de perceuse géologique hydraulique est simple en structure. Il est léger et facile pour le transfert ; le mât a les fonctions
de glisser et de toucher la terre ; l'axe s'est soulevé et s'est abaissé avec le cylindre hydraulique ; il pourrait être plié pour le transport et
relocalisation. Le trou d'axe est en grand diamètre.
>> Avantage
Représentation fiable
Basant sur la directive d'acheter le matériel annexe critique internationalement, le moteur diesel, la pompe hydraulique,
les valves principales, les moteurs, les réducteurs et les pièces de rechange hydrauliques principales sont tous de chenille les produits célèbres adoptés de marques à la maison
et à l'étranger.
Plate-forme de forage de chenille de rendement élevé
Avec le grands couple, attribution d'unité de puissance élevée et avec la conception raisonnable de structure et la méthode avancée d'opération et 6 mètres
la longueur (de 19,7 pieds) de la tige de perceuse, toute ceux-ci garantissent l'efficacité élevée de l'opération et de la représentation d'installation de perceuse.
Installation de perceuse hydraulique de chenille de protection de l'environnement
Avec une décharge plus peu polluante de moteur diesel, la conception d'attenuation de bruit professionnelle, l'installation de perceuse convient à l'opération urbaine
et représentation.
Plate-forme de forage économiseuse d'énergie
Adoptant la technique de contrôle sensible de charge avancée, l'installation de perceuse a réduit la puissance et la génération de chaleur
au plus de bas niveau.
Avec un contour élégant, une structure compacte, une représentation fiable et une opération facilement, ce devrait être l'équipement prioritaire à être
choisi dans la pleine installation de perceuse hydraulique de noyau du marché intérieur actuel.
>> Spécifications
| Moteur diesel de plate-forme de forage hydraulique du noyau JCD1000 | Modèle | Cummins 6BTA5.9-C180 (turbo et charge refroidis à l'eau) |
| Déplacement | 5.9L (1,56 gallons des USA) | |
| Puissance | 132Kw (180HP) | |
| T/MN évalué (prémonter) | 2200rpm | |
| Capacité de forage d'installation de perceuse géologique hydraulique | Plate-forme de forage hydraulique de noyau de Bq | 1000m (3280feet) |
| Plate-forme de forage hydraulique de noyau de nq | 700m (2296 pieds) | |
| Installation de perceuse géologique de QG | 500m (1640 pieds) | |
| Installation de perceuse géologique hydraulique de PQ | 300m (984 pieds) | |
| Moteur de rotation | Fabricant Moteur-variable hydraulique : SAUER-DANFOSS | |
| T/MN | Changement 0-1100 t/mn de Steeples de quatre décalages | |
| Rapports | 1er 2.652:1 de 4.519:1 4ème de 8.171:1 3ème de 14.422:1 2ème | |
| Plate-forme de forage hydraulique de noyau de la tête JCD1000 de perceuse | Ouvreur principal | Le style de pivotement, manuel a enclenché |
| Mandrin hydraulique (PQ) | Hydrauliquement ouvert, ressort de disque maintenant, normalement C a fermé le type capacité de participation axiale de 222 400 N | |
| Installation de perceuse géologique hydraulique de Max. Torque | 3700 N·m (2727 livres-force·pi) | |
| Diamètre de prise | 121 millimètres (4,76 pouces) | |
| Capacité de Max. Lifting d'axe | kN 150 (33720 livres-force) | |
| Plate-forme de forage hydraulique de noyau de Max. Feeding Power | kN 60 (13480 livres-force) | |
| Pompe triple volumétrique axiale de pompe hydraulique pour l'entraînement du rotateur, pompe de boue de treuil et crics de mise à niveau. Avec la charge sentant le système. | Fabricant : Pompe de DANFOSS 1er : 148LPM à la pompe 31.5MPa 2ème : 120LPM à la pompe 28MPa 3ème : 50 LPM à 16MPa | |
| Plate-forme de forage hydraulique de noyau de la capacité JCD1000 | 310 L (82 gallons des USA) | |
| Levant la force (fil simple) | 57kN (12814 livres-force) (tambour nu) | |
| Levant la vitesse (fil simple) | 38-70m/min (tambour nu) | |
| Installation de perceuse géologique hydraulique de grue | Diamètre de fil d'acier | 18 millimètres (0,71 pouces) |
| Longueur de fil d'acier | 50 m (164 pieds) | |
| Levant la force (fil simple) | 1200 kilogrammes (2646 livres) (tambour nu) | |
| Levant la vitesse (fil simple) | 60-90m/min (tambour nu) | |
| Diamètre de fil d'acier | 5,3 millimètres (0,2 pouces) | |
| 1000 m (3280 pieds) | ||
| Taille de mât | 9,6 m (31,49 pieds) | |
| MAS Fil d'acier Lengtht ajustant l'angle |
0°-90° | |
| Angle de forage | 45º horizontal à 90ºvertical vers le bas | |
| Traction d'alimentation | 15000kg (33075 livres) | |
| Mât | Poussée d'alimentation | 6000kg (13230 livres) |
| Rod Pull | 3m ou 6m (9.84feet ou 19.68feet) | |
| Course de alimentation | 3500 millimètres (137,80 pouces) | |
| Course de patinage | 600 millimètres (23,62 pouces) | |
| Type | Plongeur de Triplex de pompe à mouvement alternatif | |
| Pompe de boue | Modèle | BW160/10 |
| Course | 70mm (2,76 pouces) | |
| Pression de décharge | 2,5, 4,0, 6,5, 10,0 MPA (363, 580, 943, 1450 livres par pouce carré) | |
| Fixage de la portée | 55.5-110 millimètres (2.19-4.33 pouces) par le trou Φ154mm (6,06 pouces) | |
| Poids (type de plate-forme) | 9300 kilogrammes (20506 livres) | |
| D'autres | Dimensions (L×W×H) | 5100×2200×2650mm (pouce 200×86.6×104.3) |
| Manière de transport | Chenille |
>> Service&Project d'outre-mer
>> Notre service
|
>>Service préalable à la vente Agissant en tant que bon conseiller, nos groupes bien entraînés de ventes et équipe technique professionnelle pour proposer les solutions les plus rationnelles pour notre client évalué selon la condition pratique de projet. >>Modèle approprié choisi et équipement assorti. >>Support technique fort. Les questions des clients de réponse d'ici 24 heures. |
>>Service pendant les ventes Nous avons l'équipe responsable de la matière première aux produits finis, et le taux de passage de la garantie 100%. >>Conception et base de produits de fabrication de l'equirement spécial du client >>Inspectez chaque machine et avez assorti des accessoires strictement avant la livraison >>Opportun informez le client du progrès de production. |
>>Service après-vente Nous sommes toujours avec vous dans le service après-vente. >>Nous pouvons arranger les représentants après-vente relatifs pour l'élimination des imperfections et la formation au chantier en commençant. >> Email, appel ou service porte-à-porte en employant plus tard. |
>> Société
 |
JCDRILL fournissent l'exploitation de haute qualité d'utilisateurs et les solutions de forage, nous nous concentrons toujours sur la conception stratégique de la « survie par la qualité, développement par crédit ».
Nous specilized en recherche, développement et produit de plate-forme de forage de soufflage de roche, de plate-forme de forage de puits d'eau, de plate-forme de forage de noyau de diamant, de plate-forme de forage d'ancre, et d'accessoires relatifs et de services de perçage. fournissez constamment aux solutions de forage professionnelles pour tous les clients notre technologie de pointe, excellent équipement, moyens de essai stricts et bon réseau de service, qui établit notre marque « JCDRILL » une bonne image de marché, maintenant, nous des produits expliquons 50% du marché intérieur et avons été exportation à plus de 40 pays, et nous avons attribué ISO9001 : 2000 en novembre 2002.
Avec l'excellente technologie et les fermes capacités de service du marché, nous avons un réseau de commercialisation sain et excellent système de support après-vente, qui nous aide à gagner la confiance des clients ici et ailleurs, nous pouvons fournir à des utilisateurs de plate-forme de forage la solution professionnelle de haute qualité de compresseur d'air et le service après-vente relatif également. |
