Détails sur le produit:
|
| Numéro de modèle: | tête de Bq de baril de noyau | Type: | Double baril de noyau |
|---|---|---|---|
| Norme: | AQ BQ NQ QG PQ | Nom de produit: | Ensemble de baril de noyau |
| Application: | Ligne perçage de fil de noyau | Couleur: | noir |
| Paquet: | Paquet de boîte en bois | Série: | Ligne série de fil de DCDMA de Q |
| Poids: | 13.70kg | Diamters: | Puisque série du PC BC3 NC3 HC3 PC3 T d'OR HC |
| Longueur: | 1.5m, 3m | ||
| Surligner: | outils de perçage de noyau de diamant d'ensemble de baril,outils de perçage de noyau de diamant de Bq,ensemble de baril de noyau de perçage de diamant de Bq |
||

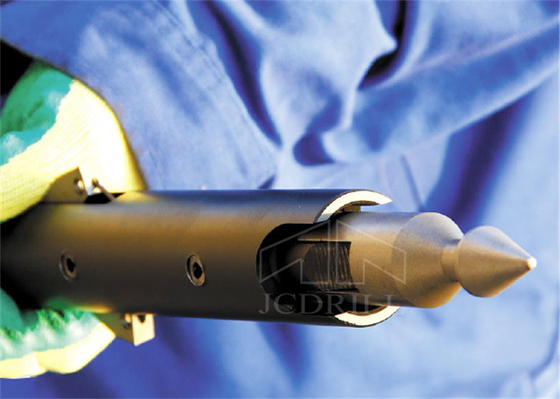

Tube d'Inner&outer d'Assemblée de baril de noyau de diamant de Bq et dépassé dans le système de câble
>> Introduction

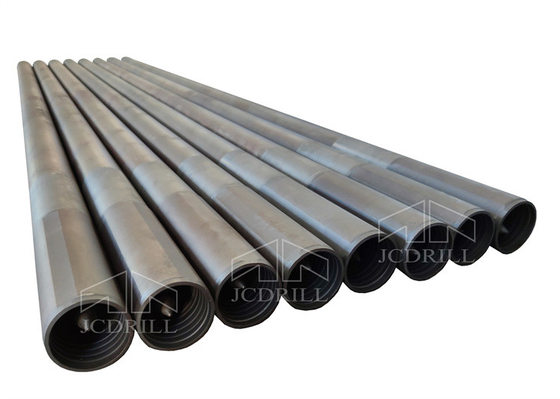

Un système de dénoyautage de câble inclut l'ensemble de baril de noyau et l'assemblée dépassée. L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe externe de tube. Les tubes intérieurs et externes ont de longueur standard de 1,5 mètres et de 3 mètres.

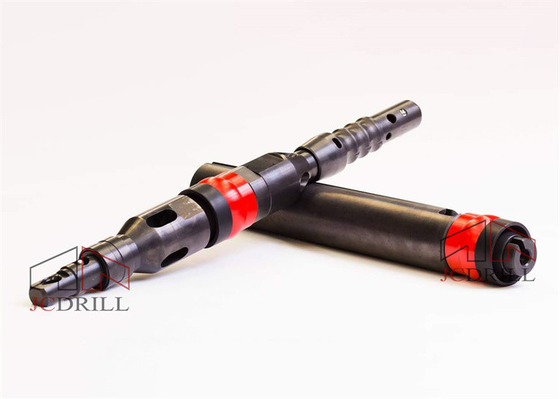

L'assemblée principale fournit : mécanismes de verrouillage et de pivotement de spearpoint pour permettre à l'insertion et à la récupération de l'ensemble de chambre à air, d'un ensemble des roulements de permettre à la chambre à air de rester stationnaire et d'éviter le perçage de moment de dommages d'échantillon, des indications fonctionnantes de pression du liquide et des valves de commande fluide.
Toutes les assemblées principales incorporent un tube équipé coupé qui fournit un signal de pression du liquide à l'opérateur de perceuse quand les membres de valve sont comprimés, indiquant une pleine ou bloquée chambre à air.
L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe d'externe-tube. Le groupe de chambre à air se compose de : Assemblée principale, chambre à air, caisse de poussoir de noyau, poussoir de noyau, anneau d'arrêt.
Le groupe de chambre à air rassemble l'échantillon de noyau pendant le processus de forage et est indépendant du groupe d'externe-tube. Le groupe d'externe-tube se compose de reste des composants de baril de noyau :
Verrouillage de l'accouplement, accouplement d'adaptateur, tube externe.
Le groupe d'externe-tube toujours demeure au fond du trou et loge le groupe de chambre à air pendant le processus de forage.
| Double surface de tube | ||||
| Taille (perceuse extérieure d'exploration) | Système métrique (millimètres) | Système impérial (dedans) | ||
| Diamètre de trou | Diamètre de noyau | Diamètre de trou | Diamètre de noyau | |
| Bq | 60 | 36,4 | 2,36 | 1,43 |
| Nq | 75,7 | 47,6 | 2,98 | 1,88 |
| QG | 96,1 | 63,5 | 3,78 | 2,5 |
| PQ | 122,7 | 85 | 4,83 | 3,34 |
| Surface triple de tube | ||||
| NQ3 | 75,7 | 45 | 2,98 | 1,78 |
| HQ3 | 96,1 | 61,1 | 3,78 | 2,41 |
| PQ3 | 122,7 | 83 | 4,83 | 3,27 |
>> Diagramme de structure d'Assemblée principale de Bq
| ID# | Article | Decription | Unité | Poids (kilogrammes) |
| 1-25 | Assemblée principale | BQ-TKZC | Placez | 5,06 |
| 1 | Fer de lance | BQ-TK-LMT | PC | 0,20 |
| 2 | Ressort de détente | BQ-TK-DWTH | Groupe | 0,01 |
| 3 | Goupille de détente | BQ-TK-DWX | Groupe | 0,02 |
| 4 | Base de point de fer de lance | BQ-TK-MTZ | PC | 0,45 |
| 5 | Verrou rétractant le cas | BQ-TK-HSG | PC | 0,9 |
| 6 | Tige à ressort | TXX-11*26 | PC | 0,01 |
| 7 | Tige à ressort (2) | TXX-10*42 | PC | 0,02 |
| 8 | Ressort de verrou | BQ-TK-ZH | PC | 0,01 |
| 9 | Verrou (2) | BQ-TK-TKB | PC | 0,16 |
| 10 | Tige à ressort | TXX-10*32 | PC | 0,01 |
| 11 | Tige à ressort | TXX-6*35 | Paires | 0,01 |
| 12 | Base de verrou | BQ-TK-TKZ | PC | 0,03 |
| 13 | Corps supérieur de verrou | BQ-TK-TKJ | PC | 0,6 |
| 14 | Épaule d'atterrissage | BQ-TK-XGH | PC | 0,07 |
| 15 | Abaissez le corps de verrou | BQ-TK-XGJT | PC | 0,5 |
| 16 | Contre-écrou de Stover | BQ-TK-TJLM | PC | 0,05 |
| 17 | Axe | BQ-TK-ZZ | Groupe | 0,6 |
| 18A | Robinet d'isolement dur | BQ-TK-FP | PC | 0,02 |
| 18B | Doux de robinet d'isolement | BQ-TK-FP-H | PC | 0,02 |
| 19 | Ajustement du joint (2) | BQ-TK-JGD | PC | 0,1 |
| 20 | Incidence (2) | ZC-51203 | PC | 0,1 |
| 21 | Bague d'axe | BQ-TK-ZCZ | PC | 0,45 |
| 22 | Ressort de compression | BQ-TK-ZZTH | PCs | 0,01 |
| 23 | Joint | BQ-TK-DP | PC | 0,01 |
| 24 | Écrou à verrouillage automatique | ZSLM-M16 | PCs | 0,01 |
| 25 | Chapeau de chambre à air | BQ-TK-NGJTZC | PC | 0,78 |
| 25A | Chapeau de chambre à air | BQ-TK-NGJTZC | PC | 0,7 |
| 25B | Graissez l'ajustement | ZYZ-M6*1 | PC | 0,01 |
| 25C | Boule | GQ-22 | PC | 0,04 |
| 25D | Corps de clapet anti-retour | BQ-TK-FYG | PC | 0,04 |
