Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft

Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft
Diamond Double Tube 5ft / 10ft Wireline Core Barrel System CE ISO 9001/2008

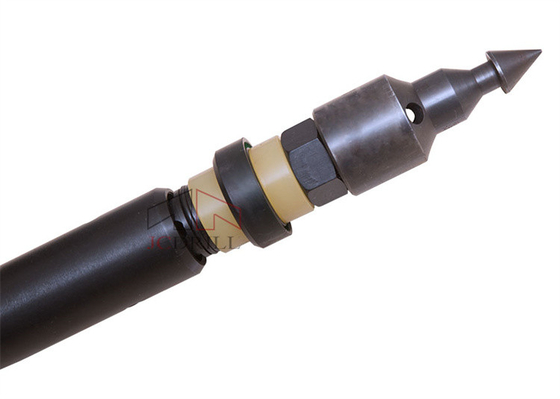

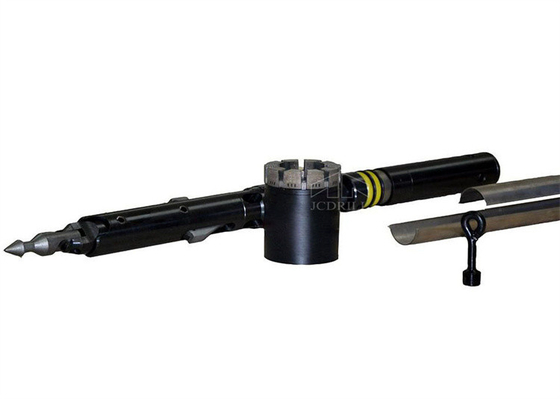

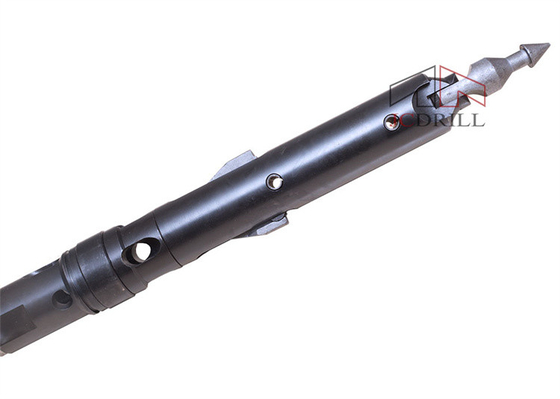

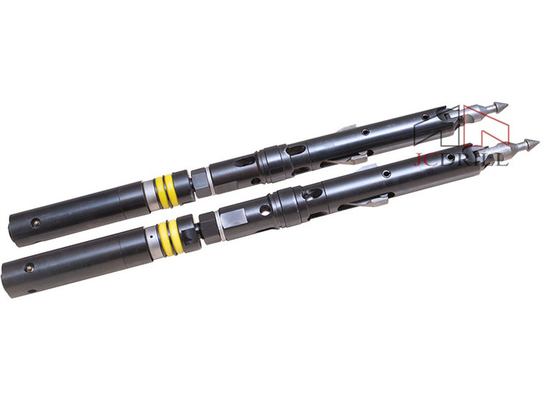

Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft

Image Grand :  Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft

Détails sur le produit:
Lieu d'origine: Hebei, Chine
Nom de marque: JCDRILL
Certification: ISO,CE
Conditions de paiement et expédition:
Quantité de commande min: 1Set
Prix: Negotation
Délai de livraison: 15 Pour être négocié
Conditions de paiement: T/T, L/C, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 2000 réglé/place par an

Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft

description de
Numéro de modèle: tête du baril de noyau AQ Type: Double baril de noyau
Norme: AQ BQ NQ QG PQ Nom de produit: Ensemble de baril de noyau
Application: Ligne perçage de fil de noyau Couleur: noir
Paquet: Paquet de boîte en bois Série: Ligne série de fil de DCDMA de Q
Poids: 13.70kg Diamters: Puisque série du PC BC3 NC3 HC3 PC3 T d'OR HC
Longueur: 1.5m, 3m
Surligner:

baril de noyau de câble de la CE

,

baril de noyau de câble de 10ft

,

ensemble de baril de noyau de perçage de diamant de 5ft

OIN 9001/2008 de la CE de système de baril de 5ft/de 10ft Diamond Double Tube Wireline Core
>> Introduction

Un système de dénoyautage de câble inclut l'ensemble de baril de noyau et l'assemblée dépassée. L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe externe de tube. Les tubes intérieurs et externes ont de longueur standard de 1,5 mètres et de 3 mètres.

L'assemblée principale fournit : mécanismes de verrouillage et de pivotement de spearpoint pour permettre à l'insertion et à la récupération de l'ensemble de chambre à air, d'un ensemble des roulements de permettre à la chambre à air de rester stationnaire et d'éviter le perçage de moment de dommages d'échantillon, des indications fonctionnantes de pression du liquide et des valves de commande fluide.
Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft 0


Toutes les assemblées principales incorporent un tube équipé coupé qui fournit un signal de pression du liquide à l'opérateur de perceuse quand les membres de valve sont comprimés, indiquant une pleine ou bloquée chambre à air.

L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe d'externe-tube. Le groupe de chambre à air se compose de : Assemblée principale, chambre à air, caisse de poussoir de noyau, poussoir de noyau, anneau d'arrêt.
Le groupe de chambre à air rassemble l'échantillon de noyau pendant le processus de forage et est indépendant du groupe d'externe-tube. Le groupe d'externe-tube se compose de reste des composants de baril de noyau :

Verrouillage de l'accouplement, accouplement d'adaptateur, tube externe.
Le groupe d'externe-tube toujours demeure au fond du trou et loge le groupe de chambre à air pendant le processus de forage.


Double surface de tube
Taille (perceuse extérieure d'exploration) Système métrique (millimètres) Système impérial (dedans)
Diamètre de trou Diamètre de noyau Diamètre de trou Diamètre de noyau
Bq 60 36,4 2,36 1,43
Nq 75,7 47,6 2,98 1,88
QG 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Surface triple de tube
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagramme de structure d'Assemblée principale d'AQ

ID# Article Decription Unité Poids (kilogrammes)
1-30 Assemblée principale AQ-TKZC Placez 3,54
1 Fer de lance AQ-TK-LMT PC 0,12
2 Contre-écrou (3) AQ-TK-SJM Groupe 0,02
3 Joint d'arrêt (3) AQ-TK-DH Groupe 0,04
4 Robinets d'isolement (2) AQ-TK-FP PC 0,01
5 Base de point de fer de lance AQ-TK-MTZ PC 0,32
6 Verrou rétractant le cas AQ-TK-HSG PC 0,60
7 Tige à ressort TXX-10*32 PC 0,01
8 Tige à ressort TXX-8*32 PC 0,01
9 Ressort de verrou AQ-TK-ZH PC 0,01
10 Corps supérieur de verrou AQ-TK-TKJ PC 0,36
11 Verrou (2) AQ-TK-TKB Paires 0,12
12 Tige à ressort TXX-10*24 PC 0,01
13 Épaule d'atterrissage AQ-TK-XGH PC 0,05
14 Circlip ZYDQ-24 PC 0,02
15 Palier manchon AQ-TK-HDJT PC 0,50
16 Clé plate AQ-TK-PJ PC 0,02
17 Chapeau de ressort (2) AQ-TK-THYT Groupe 0,30
18 Ressort AQ-TK-TH PC 0,02
19 Contre-écrou ZSLM-M12 PC 0,02
20 Logement de ressort AQ-TK-THT PC 0,62
21 Contre-écrou ZSLM-M14 PC 0,02
22 Joint AQ-TK-DP PC 0,01
23 Incidence ZQ-51102 PCs 0,02
24 Bague d'axe AQ-TK-ZCZ PC 0,28
25 Incidence ZQ-51202 PCs 0,03
26 Axe AQ-TK-ZZ PC 0,36
27 Contre-écrou de Stover AQ-TK-TJLM PC 0,04
28 Chapeau de chambre à air AQ-TKNGJT PC 0,42
29 Boule GQ-5 PC 0,01
30 Corps de clapet anti-retour AQ-TK-FYG PC 0,02


>> Paquet et expédition
Diamond Double Tube OIN 9001/2008 de la CE de système de baril de noyau de câble de 5ft/de 10ft 1


>> Au sujet de nous


JCDRILL fournissent l'exploitation de haute qualité d'utilisateurs et les solutions de forage, nous nous concentrons toujours sur la conception stratégique de la « survie par la qualité, développement par crédit ».



Nous specilized en recherche, développement et produit de plate-forme de forage de soufflage de roche, de plate-forme de forage de puits d'eau, de plate-forme de forage de noyau de diamant, de plate-forme de forage d'ancre, et d'accessoires relatifs et de services de perçage. fournissez constamment aux solutions de forage professionnelles pour tous les clients notre technologie de pointe, excellent équipement, moyens de essai stricts et bon réseau de service, qui établit notre marque « JCDRILL » une bonne image de marché, maintenant, nous des produits expliquons 50% du marché intérieur et avons été exportation à plus de 40 pays, et nous avons attribué ISO9001 : 2000 en novembre 2002.



Avec l'excellente technologie et les fermes capacités de service du marché, nous avons un réseau de commercialisation sain et excellent système de support après-vente, qui nous aide à gagner la confiance des clients ici et ailleurs, nous pouvons fournir à des utilisateurs de plate-forme de forage la solution professionnelle de haute qualité de compresseur d'air et le service après-vente relatif également.
