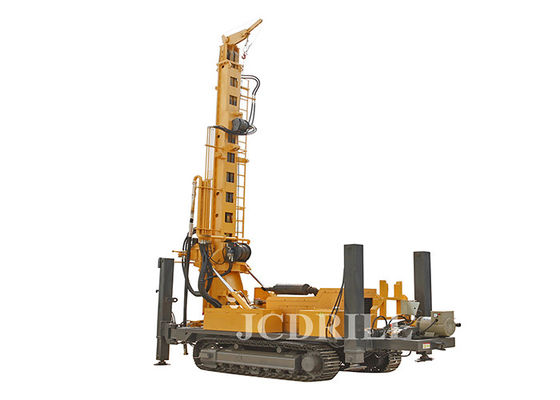

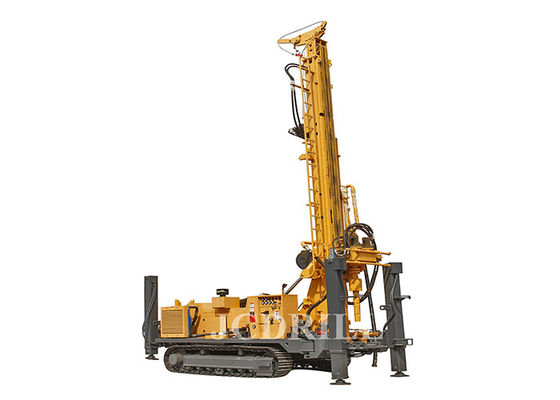

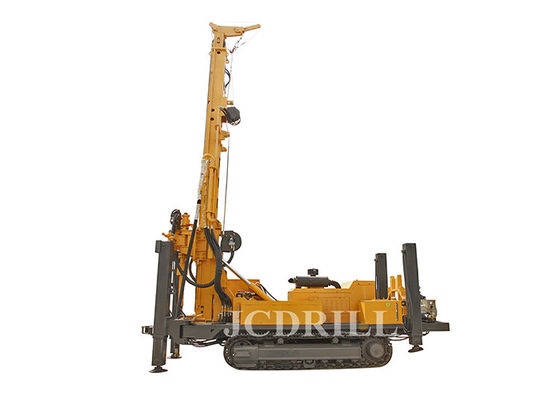

type petites plates-formes de forage de chenille de 132kw 800m de puits d'eau

Type profond résistant de chenille de la roche CWD800 de foreuse de puits d'eau

1. La transmission hydraulique de plate-forme de forage de l'installation utilise effectivement la puissance. Ceci rend la perte de puissance globale petit et le bas coûté de forage.
2. L'installation de perceuse a des étapes plus positives de vitesse et 14-500r/gamme vitesse minimum, et le couple de sortie est 25000N.m.
3. La plate-forme de forage a 2 vitesses inverses, qui est commode pour manipuler des accidents.
4. La plate-forme de forage de compresseur d'air adopte un mécanisme à longue course de double-vitesse, un chef de transmission mécanique, et une course de chef de puissance de 5600mm pour améliorer l'efficacité de perçage et pour réduire l'occurrence du branchement et des accidents brûlants.
5. La plate-forme de forage de puits d'eau utilise de doubles pompes à huile pour l'approvisionnement en pétrole. Une pompe simple est utilisée pour le forage, et une double pompe est utilisée pour le confluent en se soulevant. La perte de puissance est petite et le temps auxiliaire est court.
6. La machine de plate-forme de forage a avancé la structure et la disposition raisonnable, qui est commode pour l'entretien, l'entretien et la réparation.
7. Le châssis de machine de plate-forme de forage de l'eau de chenille est adopté, et le voyage du cylindre de tangon peut être automatiquement chargé pour 1.5m, qui est commode pour la relocalisation et le transport.
8. L'installation de perceuse réserve quelques interfaces fonctionnelles dans le circuit hydraulique, et peut augmenter les fonctions selon les conditions technologiques de différents utilisateurs.

Spécifications

1	Géologie forée		Toutes les sortes
2	Type de forage		DTH et boue rotatoires
3	Système et opération de perceuse		Hydraulique
4	Diamètre de trou	millimètre	Φ105-Φ500
5	Profondeur de trou	m	800
6	Couple de rotation	N/M	24500
7	Vitesse de rotation	T/MN	0-140
8	Diamètre de garniture de forage	millimètre	112/114/127
9	Longueur de garniture de forage	millimètre	4500
10	Vitesse d'alimentation maximale	M/min	0-44
11	Max. Lifting Speed	M/min	5-23
12	Course d'alimentation	millimètre	5600
13	Force de levage de maximum	Tonne	37
14	Force de Max.Pulldown	Tonne	12
15	Force de levage de grue	T	1,5
16	Taille de levage de treuil d'outil	m	40
Moteur
17	Type de moteur diesel	CUMMINS
18	Chevaux-vapeur évalués	Puissances en chevaux	132
19	Système électrique	Volt	24
Compresseur exigé (facultatif)
20	Type de compresseur	Vis/bien mobilier rotatoires
21	Pression requise	MPA	1.65-8
22	Consommation d'air	³ /min de m	16-120 ³ /min de m
Pompe de boue (facultative)
23	Type		Hydrulic
24	Modèle		BW850/5
25	Course	millimètre	260
26	Déplacement	L/min	850
27	Pression de décharge (MPA)	MPA	5
28	Diamètre de tube d'aspiration	millimètre	76
29	Diamètre de tuyau de décharge	millimètre	51
Dimension
30	Poids net	T	16,5
31	Longueur de expédition	millimètre	9500
32	Largeur de expédition	millimètre	2300
33	Taille de expédition	millimètre	3300
34	Garde au sol	millimètre	300
