plate-forme de forage inverse montée sur des rails hydraulique de la circulation RC de 500m Dth

plate-forme de forage inverse montée sur des rails hydraulique de la circulation RC de 500m Dth

Nom De Marque: JCDRILL
Numéro De Modèle: JRC500
Nombre De Pièces: 1set
Prix: Negotation
Conditions De Paiement: T/T, L/C, D/P, Western Union, MoneyGram
Capacité à Fournir: 2000set/year
Informations détaillées
Lieu d'origine:
Hebei, Chine
Certification:
ISO,CE
Numéro de modèle:
JRC500
Application:
Perçage de circulation d'inverse de RC
Profondeur de forage:
500m
Diamètre de forage:
105-350mm
Perceuse Rod:
3000mm
Dureté de roche:
F=8-16
Vitesse de rotation:
0-100rpm
Pression d'utilisation:
1.05-2.4Mpa
Consommation d'air:
³ /min de 11.3-21 M
Course d'alimentation:
3.66m
Couple rotatoire:
8500-10000N.m
Collecteur de poussière:
Facultatif humide et sec
Retirez la capacité:
28Ton
nom:
plate-forme de forage inverse montée sur des rails hydraulique de circulation de 500m Dth
Détails d'emballage:
Paquet standard de transport d'océan d'exportation
Capacité d'approvisionnement:
2000set/year
Mettre en évidence:

le dth renversent la plate-forme de forage de circulation

,

plate-forme de forage montée sur des rails de rc

,

plate-forme de forage inverse de circulation de 500m

Description du produit

La voie hydraulique de JRC500 DTH mnounted la plate-forme de forage de extraction de rc de circulation inverse



Le perçage de rc est d'utiliser un marteau pneumatique pour conduire un peu de perceuse d'acier de tungstène pour casser la formation de roche. Un piston de échange pneumatique a à plusieurs reprises appelé un marteau, qui conduit consécutivement un peu de perceuse en acier de tungstène qui est employé pour casser le hard rock. Quand l'air comprimé est soufflé, la déviation de pression produira une circulation inverse, de sorte que les coupes entrent dans la chambre à air vers le haut. Quand les coupes atteignent la terre, elles sont reliées au séparateur cyclonique par un tuyau pour la réduction d'échantillon, et alors l'échantillon tombe dans le sac témoin de l'ouverture inférieure. Ces sacs témoin sont identifiés par l'emplacement et la profondeur des échantillons rassemblés et peuvent être transportés directement au laboratoire pour l'analyse.

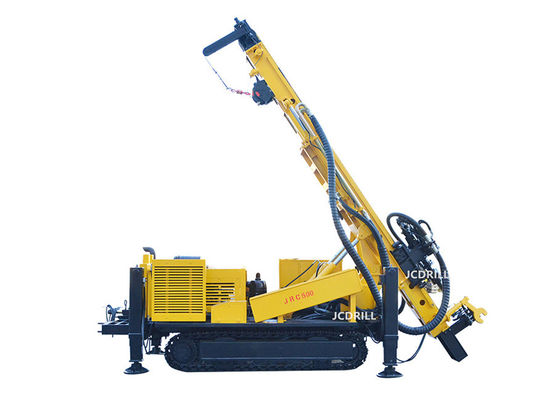

plate-forme de forage inverse montée sur des rails hydraulique de la circulation RC de 500m Dth 0

Application



La plate-forme de forage de circulation de l'inverse JRC500 est une nouvelle protection de l'environnement universelle, à haute efficacité, l'installation de type multi, qui emploie la dernière technologie inverse étrangère de perçage de circulation d'ascenseur de gaz, poussière minérale peut être effectivement rassemblée par un collecteur de poussière pour éviter la pollution environnementale. Vous pouvez également rassembler le séparateur cyclonique de scorification pouvez être employé dans le département de prospection géologique de l'analyse de échantillonnage. C'est un perçage géologique d'exploration, puits de perçage, surveillant les puits, la climatisation moulue de pompe à chaleur de source et tout autre trou profond de choix pour l'équipement.

La plate-forme de forage peut être employée en un grand choix d'air comprimé sur le perçage inverse de circulation de trou au sol. Le système, la compensation de levage de guide, chargement et déchargement de garniture de forage, rotation et système d'alimentation, de jambes, de treuil, de marche et autre pour réaliser tout les circuit hydraulique pour réduire de manière significative l'intensité de travail et pour améliorer l'efficacité et la qualité de la construction.

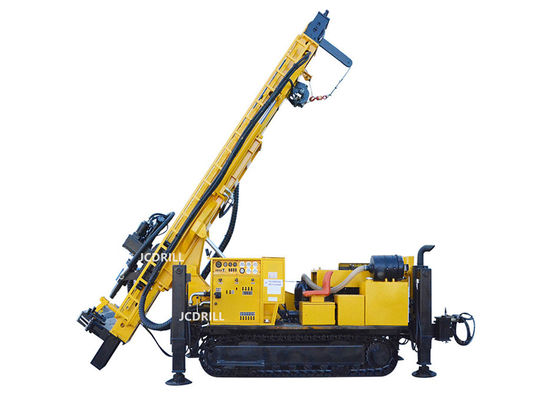

plate-forme de forage inverse montée sur des rails hydraulique de la circulation RC de 500m Dth 1plate-forme de forage inverse montée sur des rails hydraulique de la circulation RC de 500m Dth 2plate-forme de forage inverse montée sur des rails hydraulique de la circulation RC de 500m Dth 3

Specifiction


1 Géologie forée   Toutes les sortes
2 Type de forage   DTH ET RC
3 Système et opération de perceuse   Hydraulique
4 Diamètre de trou millimètre Φ90-Φ400
5 Profondeur de trou m 500
6 Couple de rotation KN 85-100
7 Vitesse de rotation T/MN 0-80 1ère vitesse
0-160 2ème Ger
8 Diamètre de garniture de forage millimètre 76/89/114
9 Longueur de garniture de forage millimètre 4/4500
10 Vitesse d'alimentation maximale M/min 18
11 Max. Lifting Speed M/min 5-20
12 Course d'alimentation millimètre 3400
13 Force de levage maximale T 28
14 Force de levage du treuil principal (facultatif) T 4
15 Force de levage de grue T 1,5
16 Taille de levage de treuil d'outil m 100
17 Type de moteur diesel CUMMINS
18 Chevaux-vapeur évalués Kilowatt 180
19 Système électrique Volt 24
20 Type de compresseur Vis/bien mobilier rotatoires
21 Pression requise MPA 1.05-4.5
22 Consommation d'air ³ /min de m 16-60
23 Poids net T 13
24 Longueur de expédition millimètre 7550
25 Largeur de expédition millimètre 2260
26 Taille de expédition millimètre 2700
27 Garde au sol millimètre 300
28 Volume d'écoulement millimètre 20

Caractéristiques

1 : Le circuit hydraulique monté mécaniquement diesel, tout le système incluent la marche, rotation, alimentation, se soulevant, jambe, se soulevant, système de compensation, changement de tige est hydraulique.

2 : Le fonctionnement inverse de système de circulation ainsi que la technologie de DTH, provice de compresseur d'air a pressé l'air pour l'impact et la poussière se rassemblent.

3. Pendant le travail, utilisez le marteau inverse de circulation, double tube, avez pressé l'air pour entrer entre deux tube et poussière de la chambre à air.

4. Également il est disponible à l'outil de perçage normal d'utilisation positive de circulation.

5. Le système de travail composé de système d'alimentation, guide (mât), tête rotatoire, système de compensation, centralisateur, cystem d'échange de tige, s'enroulant et ainsi de suite.

6. Diminue la pression, vitesse d'alimentation, vitesse rotatoire est réglable.

7. Le système de marche est un système de auto-marche, convient pour le déplacement, qui pourrait installer la jambe quatre hydraulique, quand la charge sur le camion, il n'a pas besoin augmenter, il peut charger sur le camion directement.

8. Utilisation hydraulique de la jambe quatre pour garder l'équilibre du perçage pendant le travail.

9. Le sous enroulement pourrait levant l'outil de perçage de Max.1ton, il a pu également aider au changement de tige.

le guide 10.The (mât) pourrait travaillant dans 45°-90°, guide ont un système d'extension, qui s'assurent que le guide pourrait se déplaçant vers la surface de forage, à keed l'équilibre du guide.

11. Gradienter, label d'angle et centralisateur pour assurer l'exactitude de précision du trou.

12. Le système pneumatique ont un système de lubrification spécial à lubrifier le marteau pour prolonger la durée de vie.
