Installation de matériel de forage de puits d'eau de perçage du hard rock DTH montée sur le camion 4 x 2

Installation de matériel de forage de puits d'eau de perçage du hard rock DTH montée sur le camion 4 x 2

Nom De Marque: JCDRILL
Numéro De Modèle: CSD200 4X2
Nombre De Pièces: 1 jeu
Prix: Negotation
Capacité à Fournir: 2000 ensembles par an
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO9001
Type:
Installation montée de camion léger
Profondeur de perçage:
200m
Diamètre de perçage:
90-325mm
Diamètre de tige de perceuse:
76 / 89/102/114mm
Longueur de tige de perceuse:
3000mm
Méthode de perçage:
Boue rotatoire et air DTH
Utilisation:
Puits d'eau
Garantie:
1 an
Couleur:
bleu
Détails d'emballage:
conteneur 40FR
Capacité d'approvisionnement:
2000 ensembles par an
Mettre en évidence:

matériel de forage de puits de l'eau

,

foreuse de puits d'eau

Description du produit

Perçage Rig Mounted de puits d'eau sur le perçage du hard rock DTH du camion 4x2



Application

Le camion multifonctionnel de CSD200 4x2 a monté puits d'eau la plate-forme de forage est pleine une plate-forme de forage hydraulique efficace et multifonctionnelle de puits d'eau. C'est rendement élevé en raison de avoir un plus grand couple de la plaque tournante et est principalement employé pour le puits d'eau dans l'industrie et agriculture, base de bâtiment de défense nationale, exploration géologique, puits géothermique et tout autre fonctionnement de base, il est populaire ici et ailleurs.

Le camion de CSD200 4x2 a monté puits d'eau la plate-forme de forage peut perçage dans toutes les formations de sortes par le perçage de boue dans le marteau mou de formation et d'air DTH dans le forage de roche, le marteau de DTH est appliqué dans le forage de roche, des scories sont déchargées par pression atmosphérique et l'efficacité dans les coulisses est dix fois que le perçage rotatoire traditionnel.

La plate-forme de forage de puits d'eau de CSD200 4x2, dans du forage de coupure ou le perçage rotatoire peut être actionnée dans la couche non consolidée, et les scories peuvent être déchargées dessous par la boue, l'opération de perçage d'impact peuvent également être adoptées et des scories peuvent être déchargées par la pression d'air, la plate-forme de forage hydraulique de puits d'eau appropriée aux conditions géologiques compliquées de forage.

Caractéristiques

1. La plate-forme de forage peut employer le perçage de marteau de l'air DTH et le perçage de boue.

2. La console de contrôle centralisé convient à chaque manipulation et contrôle. La traction rapide et le levage réduisent le temps auxiliaire et augmenter l'efficacité de travail.

le châssis du camion 3.The adopte le châssis spécial de la grue 4X2 de la marque Foton/Dongfeng et le système de motivation essentielle, le cas de transfert, boîte de vitesse, unité de double-treuil, pompe de boue, plaque tournante, tour de perçage, système d'alimentation sont installés sur le châssis.

4.It est une plate-forme de forage rotatoire hydraulique avec la circulation directionnelle. Il est équipé de la pompe de boue BW250 (facultative) qui adopte la boue comme fluide de lavage et peut forer sur l'argile, le sable et la roche si elle est équipée du peu de forage approprié.

la puissance 5.The de la plate-forme de forage vient d'un moteur de Yuchai, le moteur de 93kw Yuchai conduit la pompe à plongeur à haute pression de grand déplacement et il est caractérisé par dynamique puissante et performances stables.
6.The la tête rotatoire, vitesse de rotation est l'ajustement 0-100rpm stepless et le couple rotatoire est 3200-4500Nm.
7.The tirant la force peut être réglé et commandé, qui adapte la machine au perçage de trou profond.
8.It peut installer un générateur qui est commode à la soudure ou illumine pour le travail la nuit.

9. Le treuil principal sont disponible sur l'installation ainsi c'est rendement élevé quand la perceuse d'installation sur la roche de boue et sur la formation de altération superficiel par les agents.
10. La motivation essentielle de l'installation est hydrulic et les quatre jambes de débarquement et la tour de forage sont commandées hydraulique. Transférez le cas et le système d'embrayage de pompe de boue sont également hydraulique actionné.

11. Concurrentiel dans le prix, coût bas de maintenez.

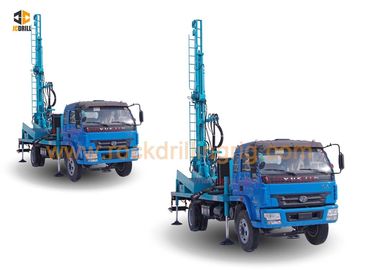

Installation de matériel de forage de puits d'eau de perçage du hard rock DTH montée sur le camion 4 x 2 0

Spécifications
1 Géologie forée   Toutes les sortes
2 Type de forage   DTH et boue rotatoires
3 Opération   Hydraulique perceuse
4 Diamètre de trou millimètre Φ90-Φ325
5 Profondeur de trou m 200
6 Couple de rotation Nanomètre 1ère vitesse 3200
2ème vitesse 4500
7 Vitesse de rotation T/MN 0-80 1ère vitesse
0-100 2ème vitesse
8 Diamètre de tige de perceuse millimètre 76/89/102/114
9 Longueur de tige de perceuse millimètre 3000
10 Force de levage de maximum N 8000
11 Vitesse d'alimentation maximale m/min 18
Treuil
12 Force de levage du treuil principal (facultatif) T 4
13 Force de levage de grue T 0,8
14 Longueur de corde de fil d'acier (treuil d'outil) m 100
15 Taille de levage de treuil d'outil m 8
Moteur
16 Type de moteur diesel YUCHAI
17 Chevaux-vapeur évalués Kilowatt 93
18 Système électrique Volt 24
Compresseur requis
19 Type de compresseur Vis/bien mobilier rotatoires
20 Pression requise MPA 1.2-3
21 Consommation d'air ³ /min de m 11-35
Camion
22 Fabricant   YUEJIN
23 Modèle   E13N2B00098
24 Moteur   YC4E140-42
25 Chevaux-vapeur évalués kilowatt 140
26 Norme de décharge   EU-2
27 Type d'entraînement   4*2
28 Max.Speed Km/h 102,9
29 Volant   gauche
Pompe de boue
30 Type   Hydraulique
31 Modèle   BW250
32 Course millimètre 110
33 Déplacement L/min 250
34 Pression de décharge (MPA) MPA 2 ou 3
35 Diamètre de tube d'aspiration millimètre 89
36 Diamètre de tuyau de décharge millimètre 51
37 Diamètre de revêtement millimètre 80
Soudeuse hydraulique
38 Mnufacturer   Dynaset
39 Courant de soudure 60-250
40 Min.oilflow hydraulique L/min 42
41 Nom/Max Pressure Barre 190/210
42 Tension V 110/220VDC
43 Puissance Kilowatt 102
44 L*W*H millimètre 390*190*230
45 Pompe de mousse   Facultatif
Générateur
46 Générateur   Facultatif
Dimension
46 Poids net T 14
47 Longueur de expédition millimètre 8800
48 Largeur de expédition millimètre 2500
49 Taille de expédition millimètre 3500
50 Taille fonctionnante (L*W*H) millimètre 8900*2000*7147
Service

Dans le notre système de service après-vente, nous établissons le système de contrôle parfait strictement selon la série ISO-9000, dans ce système, date de technologie et le problème résoudre la solution et les mesures préventives seront fournis dans de maintenir le projet, toutes les pièces de rechange seront employés dans de nouveaux produits d'OEM avec les instructions d'installation, le bordereau d'expédition, l'instruction du fabricant, la qualification et le certificat de garantie.


Nous fournir « un équipement et un cas, service sans fin, à savoir service après-vente commençons de la confirmation d'ordre, dernière pendant la vie active de l'équipement.
