Plate-forme de forage mobile montée par remorque de puits d'eau, foreuse hydraulique de forage

Plate-forme de forage mobile montée par remorque de puits d'eau, foreuse hydraulique de forage

Nom De Marque: JCDRILL
Numéro De Modèle: TWD200
Nombre De Pièces: 1SET
Prix: Negotation
Conditions De Paiement: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacité à Fournir: 2000set/year
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO,CE
Numéro de modèle:
TWD200
Profondeur de forage:
0-200m
Diamètre de forage:
254mm
Longueur de garniture de forage:
2/3M
Utilisation:
Perçage de puits d'eau
PERÇAGE METHOLD:
Perçage DTH et forage dans la boue
Vitesse de rotation:
Pour les véhicules à moteur:
Puissance du moteur:
22HP
Pipe de forage:
76/89mm
Pompes à boue:
BW250
Garantie:
1 an
Capacité de récupération:
8.5Ton
Couple rotatoire:
2600Nm
Détails d'emballage:
paquet standard d'exportation
Capacité d'approvisionnement:
2000set/year
Mettre en évidence:

matériel de forage de puits de l'eau

,

équipement de forage d'eau de forage

Description du produit

Forage de puits d'eau monté sur remorque TWD200, forage par compresseur d'air et pompe à boue max.200m,254mm



Application du projet

Tableau pour le forage de puits d'eau pour les ONG et les clients privés. Dans la plupart des cas où les forages sont forés en Afrique, il est d'installer des pompes manuelles ou des pompes solaires avec une taille inférieure à 6 ".Pour cette raison, sur les trous rotatifs de boue, nous avions besoin d'une capacité de 8 "et sur DTH une capacité de 6"Il est suffisamment grand pour installer la plupart des pompes à eau.

Caractéristiques

Utilise une technologie éprouvée comme le moteur de deutz F3L912 et même après de longues périodes de forage, vous pouvez toujours garder votre main sur le réservoir hydraulique.Les pièces principales utilisent une marque de renommée mondiale telle que le moteur Eaton à couple élevé importé des USA."L'Italie a importé une vanne hydraulique à commande hydraulique, l'Allemagne a importé un couple KTR et une pompe hydraulique Vickers des États-Unis.
Cette plate-forme utilise des tuyaux de forage de 89 mm avec filetage de 2 et 3/8 API Internal Flush, ce qui réduit le frottement dans le cas du forage rotatif de boue, car le diamètre interne de l'articulation est de 44 mm.La tour de forage est télescopique et utilise des blocs de terre pour réduire le frottement et est directement connecté sur le cylindre d'alimentationLa tête de forage est entraînée par un moteur Eaton avec boîte de vitesses produisant un couple de 2600 Nm. Si vous voulez un produit de qualité capable de percer des trous jusqu'à 200 mm.



Le forage TWD200 pour les eaux souterraines peut utiliser l'air, la mousse ou la boue rotative pour le forage percussif selon différentes textures.
Il est largement utilisé dans les projets industriels et agricoles de conservation de l'eau, tels que le forage de puits, les puits d'essai ou d'autres forages d'exploration.
En particulier, dans le forage de trous pour le chauffage géothermique, il peut également répondre à la base d'ingénierie pour le renforcement, la formation de roche de forage de gravier en vrac liée à une variété d'ingénierie.

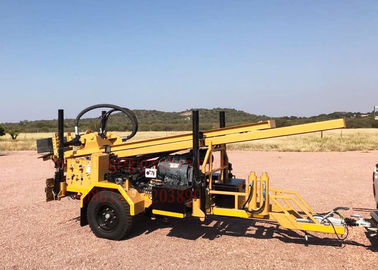

Plate-forme de forage mobile montée par remorque de puits d'eau, foreuse hydraulique de forage 0

Spécification

Forage géologique Toutes sortes
Profondeur de forage 0 à 200 m
Diamètre de forage Les pièces de rechange doivent être équipées d'un dispositif de rechange.
Diamètre de forage 90 - 250 mm ((Forage dans la boue)
Montage du chantier 1 unité complète, à moteur principal
Mobilité Trailers routiers à deux roues en tandem
Les transports Traînées par camionnette ou camionnette légère
Pipe de forage (diamètre x longueur) 76/89 mm x 2 m
Pompes à mousse Le moteur doit être équipé d'un moteur hydraulique (optionnel)
Le poids 2700 kg
Système de rotation et d'alimentation
Traction de la tête supérieure par un cylindre hydraulique
Le couple de rotation 2600 N-m
Vitesse 0 à 80 tours par minute.
Voyage de la tête 2.25 mètres
Capacité de traction 8.5 tonnes
Résistance à l'alimentation 10,22 mètre/min
Résistance à la traction à haute vitesse 120,26 mètre/min
Résistance à l'alimentation 0-1,88 mètre/min
Résistance à l'écoulement 0 à 16,90 mètres/min
Traction de l'alimentation 2350 mm
Moteur diesel
Brnd Deutz
Le pouvoir 33 kW
Modèle F3 à 912
Vitesse Le système de freinage doit être équipé d'un système de freinage.
Type de refroidissement l'air
Pipe de forage
Longueur du tuyau de forage 20,00 mètre
Diamètre du tuyau de forage 76/89 mm
Le fil 2 3/8 Modèle de l'API REG
Vitesse du groupe électrogène 3 000 tours par minute.
Pack électrique de charge Un maximum de 47 ch.
Pompes à mousse (facultatif)
Capacité de débit 400 litres/min
Réservoir de mousse 50 litres
Pression de travail maximale 40 bar
Système hydraulique
Capacité du réservoir hydraulique 180 litres
Stabiliser le Jack
2 prises hydrauliques arrière et 1 prise mécanique ((2 prises hydrauliques avant en option).
À l' ennui 150 mm.
Un AVC Pour les véhicules à moteur
Système d'air
Lubrifiant de type venturi pour forage en profondeur.
Pression maximale 40 bar
Capacité du réservoir d'huile 8 litres
Dimension
Longueur totale Pour les véhicules à moteur
Largeur globale 1890 mm
Taille totale 2100 mm
Emballage et livraison

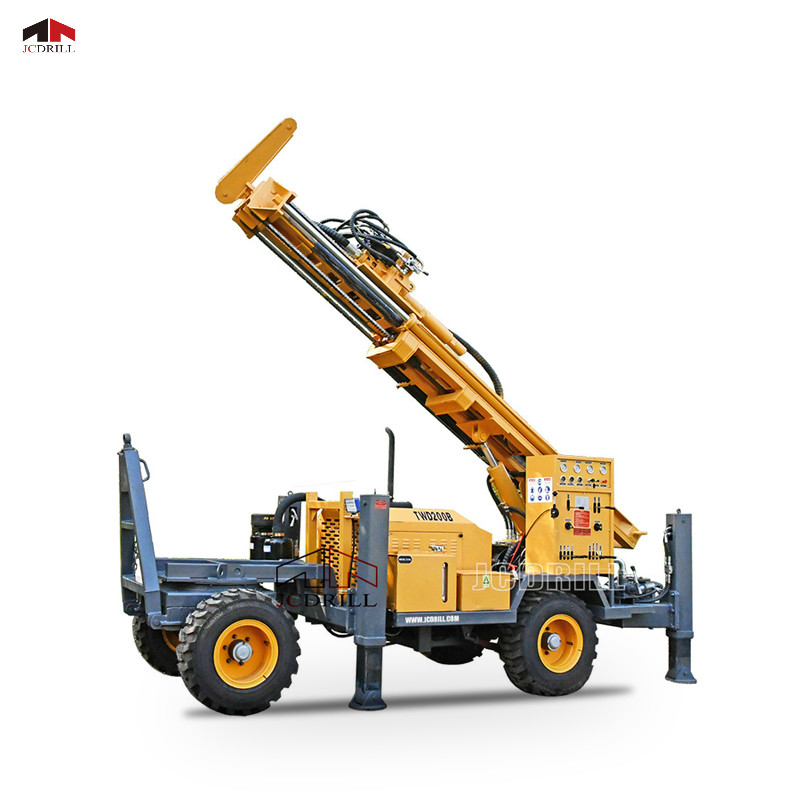

Plate-forme de forage mobile montée par remorque de puits d'eau, foreuse hydraulique de forage 1

Le service

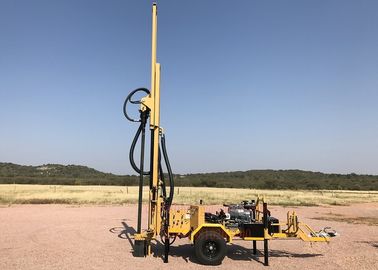

Plate-forme de forage mobile montée par remorque de puits d'eau, foreuse hydraulique de forage 2

Dans notre système de service après-vente, nous avons mis en place un système de contrôle parfait strictement selon la série ISO-9000, dans ce système,La date de mise en œuvre de la technologie et la résolution des problèmes seront fournies dans tous les projets de maintenance., toutes les pièces de rechange seront utilisées dans les nouveaux produits OEM avec instructions d'installation, liste d'emballage, instructions du fabricant, qualification et certificat de garantie.


Nous fournissons "un équipement et un boîtier, un service sans fin, à savoir le service après-vente commence à partir de la confirmation de commande, dure pour la durée de vie de l'équipement.
