Nom De Marque: | JCDRILL |
Numéro De Modèle: | JKY150 |
Nombre De Pièces: | 1 |
Conditions De Paiement: | L / C, T / T |
Capacité à Fournir: | 500 SET/Year |

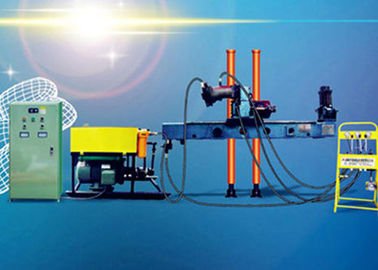

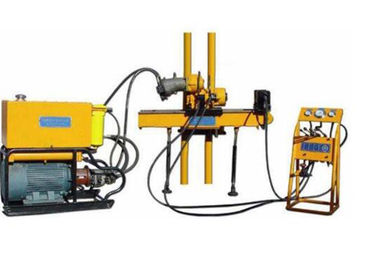

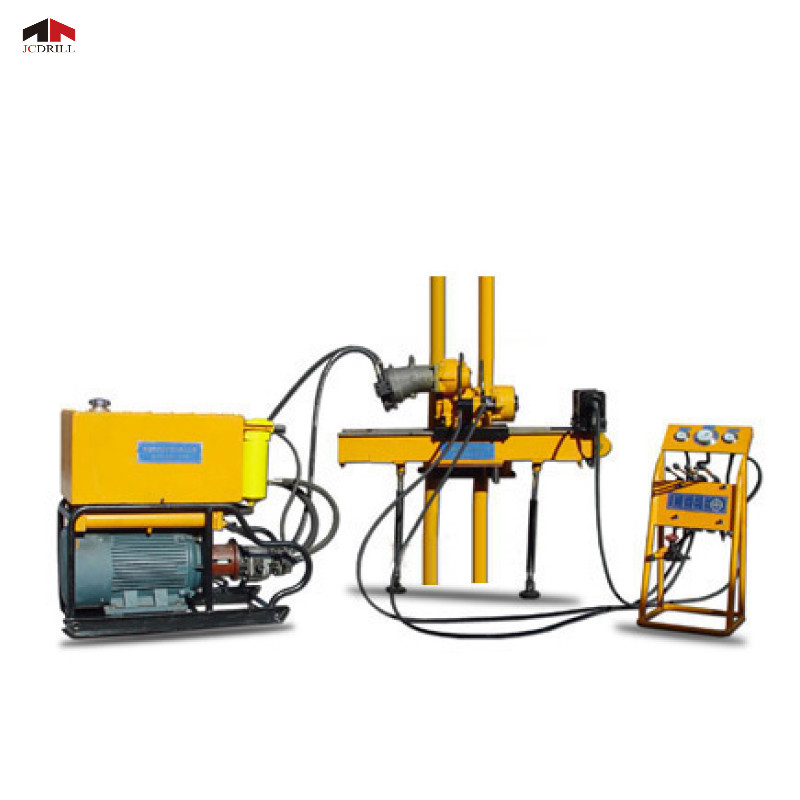

150M Machine de forage hydraulique complète du noyau Moteur électrique pour le projet de tunnel
Application du projet
La plateforme de forage du noyau du tunnel, ainsi qu'une pompe particulière, est le composant principal de l'équipement de forage du tunnel.Il y a des exigences particulières pour le forage du noyau du tunnelIl se compose de quatre parties: la machine principale, la plateforme de commande, l'unité de puissance et le réservoir d'huile.
Pour faire fonctionner la plateforme de forage du noyau du tunnel, elle doit creuser une chambre.Il n'est pas nécessaire de creuser la chambre et le forage lui-même peut se déplacer le long du tunnel.
Caractéristiques
1Il est distinct en structure, de petite taille, léger en poids, flexible en mouvement et pratique à utiliser.
2. La pompe hydraulique est entraînée par un moteur électrique à l'épreuve des explosions par le système d'exploitation, puis la pompe hydraulique force le moteur hydraulique pour faire tourner la tête de forage, et en même temps,le mouvement de la tête de forage est réalisé par le cylindre d'huile et la chaîne double mécanisme de vitesse.
3La roue hydraulique peut satisfaire la fonction de la protection contre les entraves et les coupures.
4La fonction de glissement, d'extension et de rétraction du mât permet au fond du mât de toucher le sol ou la plate-forme, ce qui rend la plate-forme de forage plus stable.
5. Le bras et le mât oscillant peuvent faire du mouvement de luffing, ce qui satisfait à la demande de forage multi-angle.
6La portée de la vitesse de rotation de la broche est large et le couple est grand.
Spécification
Modèle | Unité | JKY150 | JKY200 | JKY300 |
Capacité de profondeur | - Je vous en prie | 150 | 200 | 300 |
Diamètre de la tige | mm | 33/43 | 33/43 | 33/43 |
Diamètre du trou | mm | 37 à 47 | 37 à 47 | 37 à 47 |
Plage d'angle du trou | - Je ne sais pas. | 0-360 | 0-360 | 0-360 |
Vitesse de rotation de sortie | Rpm | 500 à 1700 | 500 à 1700 | 720 à 1800 |
Le couple de sortie | Nm | 72 à 275 | 80 à 280 | 90 à 320 |
Traction de l'alimentation | mm | 500 | 850 | 900 |
Capacité totale | Nom du produit | 30 | 40 | 60 |
Modèle de pompe à huile à moteur | Les produits de la catégorie 1 ne sont pas soumis à des conditions particulières. | Les produits de la catégorie 1 ne sont pas soumis à des conditions particulières. | Le produit doit être présenté sous forme d'une couverture. | |
Puissance du moteur | V/Kw | 380/18. Je vous en prie.5 | 380/18. Je vous en prie.5 | 380/37 |
Pompes à boue à moteur | Les produits de la catégorie 1 doivent être présentés dans la liste ci-après: | Les produits de la catégorie 1 doivent être présentés dans la liste ci-après: | Les produits de la catégorie 1 doivent être présentés dans la liste ci-après: | |
Moteur hydraulique | L6V55 | L6V55 | L6V80 | |
Pompes hydrauliques | Le numéro de série de la CBF-F 50-10 | Le numéro de série de la CBF-F 50-10 | Le numéro de série est le numéro de série. | |
réservoir d'huile | 80 litres | 80 litres | 150 litres | |
Modèle de pompe à boue | Le DA-120 | Le DA-120 | Le BWJ-80 | |
Taux de débit de la pompe à boue | L/min | 120 | 120 | 80 |
Pression de la pompe à boue | MPa | 3 | 3 | 3 |
Mât de poids | Poids de l'eau | 160 | 260 | 380 |
Massif de dimension | mm | 1700*400*300 | 1600*400*300 | 1600*400*300 |
Panneau d'opération de poids | Poids de l'eau | 58 | 60 | 60 |
Panneau d'opération de dimension | mm | 610*1050*530 | 610*1050*530 | 610*1050*530 |
Station de poids-énergie | Poids de l'eau | 275 | 280 | 450 |
Station électrique dimensionnelle | mm | 1330*900*450 | 1330*900*450 | 1340*1010*560 |
