Détails sur le produit:
|
Numéro de modèle: | CSD400 | Profondeur de perçage: | 0-400m |
---|---|---|---|
Diamètre de perçage: | 90-450mm | Camion: | Sinotruck 6X4 |
Utilisation: | Perçage de puits d'eau | METHOLD DE FORAGE: | Perçage de DTH et perçage de boue |
Vitesse de rotation: | 0-100rpm | Puissance de moteur: | 132Kw |
GARNITURE DE FORAGE: | 89/102/114mm | POMPE DE MUD: | BW450/BW850 |
Garantie: | 1year | Marque de moteur: | Cummins |
Classabilité: | 21° | Retirez la capacité: | 20TON |
LONGUEUR DE GARNITURE DE FORAGE: | 4.5m | Couple rotatoire: | 4800N.m/9600N.m |
Treuil: | Hydraulique | ||
Surligner: | foreuse de puits d'eau de 400m,foreuse de puits d'eau de 450mm,Foreuse de puits d'eau de Sinotruk |

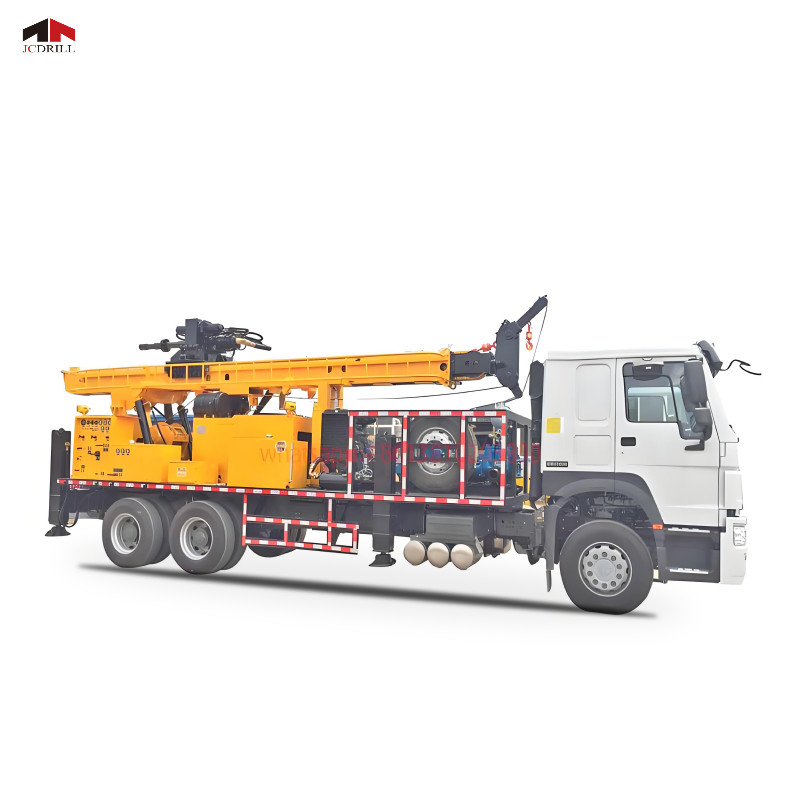

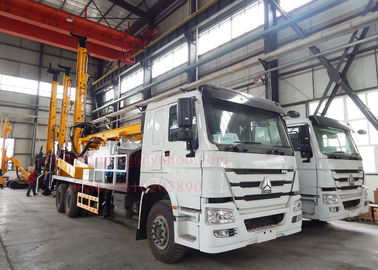

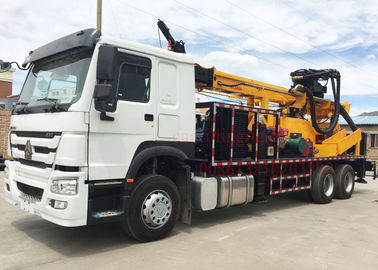

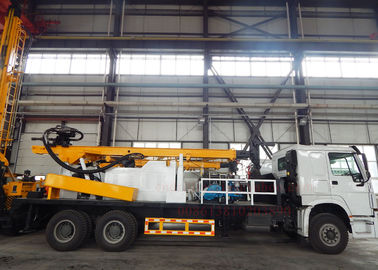

Le camion a monté la pleine foreuse hydraulique de puits d'eau avec Cummins Engine
Application
Le camion CSD400 multifonctionnel a monté puits d'eau la plate-forme de forage est pleine une plate-forme de forage hydraulique efficace et multifonctionnelle de puits d'eau. C'est rendement élevé en raison de avoir un plus grand couple de la plaque tournante et est principalement employé pour le puits d'eau dans l'industrie et agriculture, base de bâtiment de défense nationale, exploration géologique, puits géothermique et tout autre fonctionnement de base, il est populaire ici et ailleurs.
Le camion CSD400 a monté le perçage de boîte de plate-forme de forage dans toutes les formations de sortes par le perçage de boue dans le marteau mou de formation et d'air DTH dans le forage de roche, le marteau de DTH est appliqué dans le forage de roche, des scories sont déchargées par pression atmosphérique et l'efficacité dans les coulisses est dix fois que le perçage rotatoire traditionnel.
De l'eau profonde CSD400 des plates-formes de forage bien, dans du forage de coupure ou le perçage rotatoire peuvent être actionnées dans la couche non consolidée, et les scories peuvent être déchargées dessous par la boue, l'opération de perçage d'impact peuvent également être adoptées et des scories peuvent être déchargées par la pression d'air, la plate-forme de forage hydraulique de puits d'eau appropriée aux conditions géologiques compliquées de forage.
Caractéristiques
1. La plate-forme de forage peut employer le perçage de marteau de l'air DTH et le perçage de boue.
2. La console de contrôle centralisé convient à chaque manipulation et contrôle. La traction rapide et le levage réduisent le temps auxiliaire et augmenter l'efficacité de travail.
3. Le châssis de camion adopte le châssis spécial de la grue 6X4 de la marque Sinotruck Howo et le système de motivation essentielle, le cas de transfert, boîte de vitesse, unité de double-treuil, pompe de boue, plaque tournante, tour de perçage, système d'alimentation sont installés sur le châssis.
4. C'est une plate-forme de forage hydraulicrotary avec la circulation directionnelle. Il est équipé de la pompe de boue BW450/2A ou BW850/2 qui adopte la boue comme fluide de lavage et peut forer sur l'argile, le sable et la roche si elle est équipée du peu de forage approprié.
5. La puissance de la plate-forme de forage vient d'un Cummins Engine, 132kw Cummins Engine conduit la pompe à plongeur à haute pression de grand déplacement et il est caractérisé par dynamique puissante et représentation stable.
6. La tête rotatoire, ont la vitesse deux, la vitesse de rotation est ajustement stepless de 0-80 and160rpm et le couple rotatoire est 4800-9600Nm.
7. La force de traction peut être réglée et commandée, qui adaptent la machine au perçage de trou profond.
8. Il peut installer un générateur qui est commode à la soudure ou illumine pour le travail la nuit.
9. Le treuil principal sont disponible sur l'installation ainsi c'est rendement élevé quand la perceuse d'installation sur la roche de boue et sur la formation de altération superficiel par les agents.
10. La motivation essentielle de l'installation est hydrulic et les quatre jambes de débarquement et la tour de forage sont commandées hydraulique. Transférez le cas et le système d'embrayage de pompe de boue sont également hydraulique actionné.
11. Le treuil de treuil d'outils est utilisé pour la force principale de levage et enfermante, facultative auxiliaire de treuil de 4T, longueur de corde de taille de levage de 100m et de 8m.
12. Les fonctions auxiliaires hydrauliques sont faciles et efficaces pour l'extension de guide, oscillation de boom, ascenseur de boom, dumping de guide.
13. Concurrentiel dans le prix, coût bas de maintenez.
1 | Géologie forée | Toutes les sortes | |
2 | Type de forage | DTH et boue rotatoires | |
3 | Système et opération de perceuse | Hydraulique | |
4 | Diamètre de trou | millimètre | Φ140-Φ350 |
5 | Profondeur de trou | m | 400 |
6 | Couple de rotation | Nanomètre | 1ère vitesse 9600 |
4800 2ème Ger | |||
7 | Vitesse de rotation | T/MN | 0-80 1ère vitesse |
0-160 2ème Ger | |||
8 | Diamètre de garniture de forage | millimètre | 89/114 |
9 | Longueur de garniture de forage | millimètre | 4000/4500 |
10 | Pression axiale | T | 85KN |
Treuil | |||
11 | Force de levage maximale | T | 20 |
12 | Force de levage du treuil principal (facultatif) | T | 4 |
13 | Force de levage de grue | T | 1,5 |
14 | Longueur de corde de fil d'acier (treuil d'outil) | m | 100 |
15 | Taille de levage de treuil d'outil | m | 8 |
Moteur | |||
16 | Type de moteur diesel | CUMMINS | |
17 | Chevaux-vapeur évalués | Kilowatt | 132 |
18 | Système électrique | 24 | Volt |
Compresseur requis | |||
19 | Type de compresseur | Vis/bien mobilier rotatoires | |
20 | Pression requise | MPA | 1.05-4.5 |
21 | Consommation d'air | ³ /min de m | 16-60 |
Camion | |||
22 | Fabricant | SINOTRUCK HOWO | |
23 | Modèle | ZZ1257M5847C | |
24 | Moteur | WD615.93C | |
25 | Chevaux-vapeur évalués | kilowatt | 270 |
26 | Norme de décharge | EU-3 | |
27 | Type d'entraînement | 6*4 | |
28 | Max.Speed | Km/h | 102,9 |
29 | Volant | gauche/droit (facultatif) | |
Pompe de boue | |||
30 | Type | Hydrulic | |
31 | Modèle | BW450/BW850 | |
32 | Course | millimètre | 110 |
33 | Déplacement | L/min | 450 |
34 | Pression de décharge (MPA) | MPA | 2 ou 3 |
35 | Diamètre de tube d'aspiration | millimètre | 89 |
36 | Diamètre de tuyau de décharge | millimètre | 51 |
37 | Diamètre de revêtement | millimètre | 80 |
Soudeuse hydraulique | |||
38 | Mnufacturer | Dynaset | |
39 | Courant de soudure | 60-250 | |
40 | Min.oilflow hydraulique | L/min | 42 |
41 | Nom/Max Pressure | Barre | 190/210 |
42 | Tension | V | 110/220VDC |
43 | Puissance | Kilowatt | 1or2 |
44 | L*W*H | millimètre | 390*190*230 |
45 | Pompe de mousse | Facultatif | |
Dimension | |||
46 | Poids net | T | 22 |
47 | Longueur de expédition | millimètre | 10500 |
48 | Largeur de expédition | millimètre | 2480 |
49 | Taille de expédition | millimètre | 3050 |
50 | Taille fonctionnante (L*W*H) | millimètre | 11000*2480*7147 |
Service
Dans le notre système de service après-vente, nous établissons le système de contrôle parfait strictement selon la série ISO-9000, dans ce système, date de technologie et le problème résoudre la solution et les mesures préventives seront fournis dans de maintenir le projet, toutes les pièces de rechange seront employés dans de nouveaux produits d'OEM avec les instructions d'installation, le bordereau d'expédition, l'instruction du fabricant, la qualification et le certificat de garantie.
Nous fournir « un équipement et un cas, service sans fin, à savoir service après-vente commençons de la confirmation d'ordre, dernière pendant la vie active de l'équipement.
