Double plate-forme de forage supérieure d'ingénierie d'entraînement pour des trous de pile d'ancre de grand diamètre

Double plate-forme de forage supérieure d'ingénierie d'entraînement pour des trous de pile d'ancre de grand diamètre

Nom De Marque: JCDRILLS
Numéro De Modèle: AK120
Nombre De Pièces: 1SET
Prix: Negotation
Conditions De Paiement: T/T, L/C, D/P, Western Union, MoneyGram
Capacité à Fournir: 2000set/year
Informations détaillées
Lieu d'origine:
Hebei, Chine
Certification:
ISO,CE
Numéro de modèle:
AK120
Dureté de roche de perceuse:
F=6-20
Type:
Plate-forme de forage rotatoire
Utilisation:
Perçage d'ancre, construction
Profondeur de perçage:
120m
Diamètre de perçage:
90-250mm
Consommation d'air:
16-40m3/min
Longueur de garniture de forage:
1500mm
Chaîne d'angle de trou:
0-360°
Vitesse rotatoire:
30-80 R/min
Couple rotatoire:
3500-10000N.m
Tension:
12V
Puissance:
37kw
Poids:
300kgs
Détails d'emballage:
Paquet standard de transport d'exportation
Capacité d'approvisionnement:
2000set/year
Mettre en évidence:

installation de foret montée par chenille

,

plate-forme de forage d'ancre

Description du produit

80 - matériel de forage supérieur de forage d'entraînement de profondeur de 120 m double pour les trous AK120 de pile d'ancre de grand diamètre

Commande engine&electric diesel de moteur disponible



Application



La plate-forme de forage d'ingénierie de l'ancre AK120 est une pleine foreuse au dessus double actionnée hydraulique de tête de puissance d'entraînement. Elle est très utilisée pour forer de grands trous de fil d'ancre de prétention, trous de pile d'ancre de grand diamètre et des trous de jointoiement à la pente du talus de la centrale d'énergie hydraulique, l'autoroute urbaine ou les projets ferroviaires, aussi bien que les trous de petite taille etc. de pile de base.

Caractéristiques



1. le chef au dessus double de puissance d'entraînement réalise de diverses méthodes de forage, comme :
2. En forant un trou dans plus épais (30~50 m) ont rompu la zone ou le congeries, tête arrière de puissance liée à l'outil de forage intérieur et au marteau de DTH, pour réaliser le perçage rotatoire de percussion, entre-temps, la tête avant de puissance tourne l'enveloppe complémentaire pour protéger le mur de trou.
3. En forant un trou dans la formation, la couche de sable mouvant ou la couche sus-jacente incohérente de vase, l'outil de forage intérieur utilisent les outils par convention rotatoires ou les longs outils de perçage de foreuse, entre-temps, la tête avant de puissance tourne l'enveloppe complémentaire pour le mur protecteur de trou.
4. En forant un trou dans la formation intacte, seulement une tête de puissance est utilisée pour le forage rotatoire ordinaire ou le perçage percussion-rotatoire.
5. Il comporte le couple hypersustentateur de capacité et de sortie, la capacité de solution forte d'accidents et l'efficacité de forage élevée.
6. Il effectue la mécanisation de la tige et de l'enveloppe décomposant, comme il a équipé de la bride et de la machine d'évasion, ainsi il peut de manière significative réduire l'efficacité de travail de travail de résistance et d'augmentation.
7. bloc constitutif et conception combinée de structure aussi bien que le système jumeau de pompes hydrauliques sont adoptés dans la machine, ainsi il comporte le bon disassembility, le montage commode et le démontage, et particulièrement approprié au travail dans les secteurs de montagne incommodes du trafic.

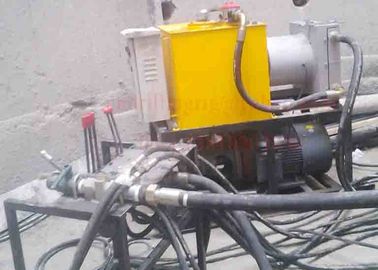

Double plate-forme de forage supérieure d'ingénierie d'entraînement pour des trous de pile d'ancre de grand diamètre 0

Spécifications


Profondeur de forage 120 | 80m
Diamètre de forage ¢ 110 | ¢ 250mm
Compensation de tête de puissance avant le voyage 400mm
Immersion de forage -10 | 90°
Vitesse de tête de puissance après la tête 3 de puissance | 130r/minute avant la tête 3 de puissance | 22r/minute
Couple maximum de tête de puissance puissance après l'ancien directeur 10000Nm de la tête 3500Nm de puissance
Course de chef de puissance 1500mm
course de glissement de mât 600mm
Caractéristiques recommandées de perceuse × 1000 de ¢ 89 ; × 1000 de ¢ 114
Caractéristiques enfermantes recommandées × 1000 de ¢ 168 ; × 1000 de ¢ 178 ; × 1000 de ¢ 194
capacité d'alimentation de tête de puissance force de levage 100KN ; pression 52KN d'augmentation
moment enfermant de dispositif d'accrochage 15KNm
Type de moteur Y180L-4 × 2
Puissance totale 44KW
pression évaluée de circuit hydraulique 18Mpa
La masse totale d'installation 2500Kg
qualité maximum de désintégration 400Kg
Dimension de centre serveur L × 1200 de × du × H 3500 du × W 1600mm

La livraison de Packing&



Double plate-forme de forage supérieure d'ingénierie d'entraînement pour des trous de pile d'ancre de grand diamètre 1      Double plate-forme de forage supérieure d'ingénierie d'entraînement pour des trous de pile d'ancre de grand diamètre 2

Service



Dans le notre système de service après-vente, nous établissons le système de contrôle parfait strictement selon la série ISO-9000, dans ce système, date de technologie et le problème résoudre la solution et les mesures préventives seront fournis dans de maintenir le projet, toutes les pièces de rechange seront employés dans de nouveaux produits d'OEM avec les instructions d'installation, le bordereau d'expédition, l'instruction du fabricant, la qualification et le certificat de garantie
