Moteur diesel rotatoire de plate-forme de forage d'ingénierie d'ancre/à moteur électrique

Moteur diesel rotatoire de plate-forme de forage d'ingénierie d'ancre/à moteur électrique

Nom De Marque: JCDRILLS
Numéro De Modèle: AK30
Nombre De Pièces: 1SET
Prix: Negotation
Conditions De Paiement: T/T, L/C, D/P, Western Union, MoneyGram
Capacité à Fournir: 2000set/year
Informations détaillées
Lieu d'origine:
Hebei, Chine
Certification:
ISO,CE
Numéro de modèle:
AK30
Dureté de roche de perceuse:
F=6-20
Type:
Plate-forme de forage rotatoire
Utilisation:
Perçage d'ancre, construction
Profondeur de perçage:
30m
Diamètre de perçage:
90-150mm
Consommation d'air:
16-40m3/min
Longueur de garniture de forage:
1500mm
Chaîne d'angle de trou:
0-360°
Vitesse rotatoire:
30-60 R/min
Couple rotatoire:
1500N.M
Tension:
12V
Puissance:
12kw
Poids:
85kgs
Détails d'emballage:
Paquet standard de transport d'exportation
Capacité d'approvisionnement:
2000set/year
Mettre en évidence:

installation de foret montée par chenille

,

plate-forme de forage d'ancre

Description du produit

Moteur diesel/foreuse à moteur électrique d'ancre pour la profondeur de construction de perçage de 30m

Commande engine&electric diesel de moteur disponible



Application



La plate-forme de forage d'ancre de la construction AK30 est une pleine perceuse supérieure actionnée hydraulique de tête de puissance d'entraînement. Cette plate-forme de forage de construction est employée pour forer le trou résistant d'ancre de prétention à la pente du talus de la centrale d'énergie hydraulique, les projets de chemin de fer ou de route, aussi bien que les trous de drainage. Elle également empêchait ou résoudre la calamité géologique, telle que l'éboulement et l'effondrement etc. de roche en outre, elle est également employée pour forer le puits d'eau de petite taille et le jet à haute pression jointoyant le trou. L'installation est déjà très utilisée dans divers projets tels que des centrales d'énergie hydraulique situé aussi bien es dans des provinces de Yunnan, de Guangxi, de Sichuan, de Guizhou et de Hubei, et des autoroutes urbaines comme Ninbo-Taizhou-Wenzhou (dans Zhejiang), Huangshan-Hangzhou (dans Zhejiang), Dali-Baoshan (dans Yunnan). C'est devenu la première priorité pour des projets ancrer-de renfort à usage moyen en Chine.


La plate-forme de forage d'ancre de la construction AK30 est employée pour forer des trous d'ancre dans le puits bas profond du haut bâtiment, ancre et renforcer la côté-pente pour le projet de conservatoire de l'eau, le projet de centrale d'énergie hydraulique, les chemins de fer et les routes. Particulièrement utilisé pour forer des trous d'ancre en trous élevés de protection et de drainage de côté-pente de position.

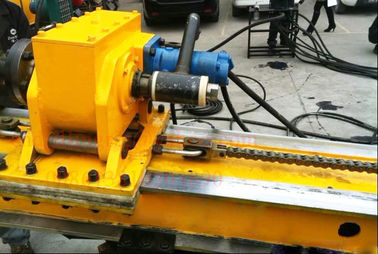

Moteur diesel rotatoire de plate-forme de forage d'ingénierie d'ancre/à moteur électrique 0

Caractéristiques



1. AK30 machinant la plate-forme de forage est une pleine perceuse supérieure actionnée hydraulique de tête de puissance d'entraînement avec la consommation de capacité de forage forte et basse d'énergie.

2. Il se compose d'ensemble, de panneau de commande et de pompe principaux qui sont reliés ainsi que le joint flexible. Ainsi il comporte simple dans la structure, le bon disassembility et commode pour monter et transporter.

3. La transmission, établie dans la tête supérieure de puissance d'entraînement, a la gamme à deux vitesses - ciel et terre. Elle peut répondre aux exigences du perçage de marteau de les deux DTH et du perçage mordu par carbure.

4. La partie hydraulique est un produit célèbre international de marque qui assure la stabilité élevée de la fiabilité et de la permanence de la plate-forme de forage.

Spécifications


Capacité de forage AK30 (puissance de moteur) AK30E (Electric Power)
Type Hydraulique (4part) Hydraulique (4part)
Profondeur de trou 30-40 m 30-40 m
Diamètre de trou 80-130 millimètres 80-130 millimètres
Tige de perçage (Diameter×Length) 76mm*1500m/89×1500 millimètre 76mm*1500m/89×1500 millimètre
Gamme d'angle de trou 0-360° 0-360°
Vitesse de sortie de la tête supérieure de puissance d'entraînement (en avant et inverse) 24 -114 r/min 24 -114 r/min
Couple de sortie de tête supérieure de puissance d'entraînement 1500 nanomètre 1500 nanomètre
Course de alimentation de tête supérieure de puissance d'entraînement 1800 millimètres 1800 millimètres
Course de glissière de mât 500 millimètres 500 millimètres
Capacité de levage maximum de tête supérieure de puissance d'entraînement kN 30 kN 30
Force poussée maximum de tête supérieure de puissance d'entraînement kN 15 kN 15
Pression évaluée de circuit hydraulique MPA 18 MPA 18
Type de forage de guide Alimentation de roue à chaînes Alimentation de roue à chaînes
Bride hydraulique Disponible Disponible
Moteur/moteur

Yanmar ou Changchai


Type À quatre temps/à refroidissement par eau Moteur électrique
Modèle 4TNV88-SYY
Puissance 23 kilowatts 15 kilowatts
Vitesse fonctionnante 2200rpm
Poids 170kgs
Circuit hydraulique Technologie de l'Allemagne Rexroth
Type Pompe à engrenages (pompe des 3 syndicats)
Débit 16/12/5L/min
Pression 18MPa

La livraison de Packing&

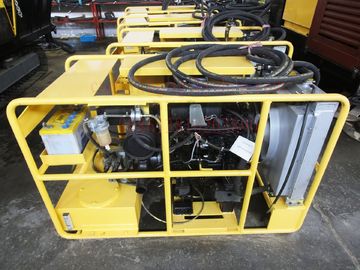

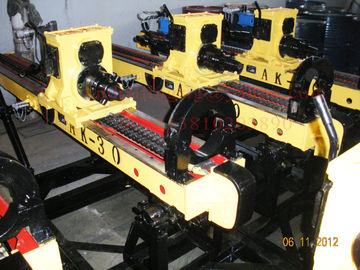

Moteur diesel rotatoire de plate-forme de forage d'ingénierie d'ancre/à moteur électrique 1 Moteur diesel rotatoire de plate-forme de forage d'ingénierie d'ancre/à moteur électrique 2

Service

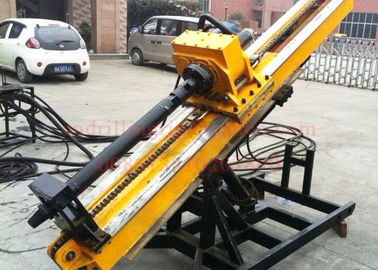

Moteur diesel rotatoire de plate-forme de forage d'ingénierie d'ancre/à moteur électrique 3

Dans le notre système de service après-vente, nous établissons le système de contrôle parfait strictement selon la série ISO-9000, dans ce système, date de technologie et le problème résoudre la solution et les mesures préventives seront fournis dans de maintenir le projet, toutes les pièces de rechange seront employés dans de nouveaux produits d'OEM avec les instructions d'installation, le bordereau d'expédition, l'instruction du fabricant, la qualification et le certificat de garantie
