Type vertical installation de perceuse de noyau XY-42A d'axe

Type vertical installation de perceuse de noyau XY-42A d'axe

Nom De Marque: JCDRILL
Numéro De Modèle: XY-42A
Nombre De Pièces: 1SET
Prix: Negotation
Conditions De Paiement: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacité à Fournir: 2000set/year
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO,CE
Numéro de modèle:
XY-42A
Profondeur de perçage:
500-1100m (NQ)
Diamètre de perçage:
BQ-HQ
LONGUEUR DE GARNITURE DE FORAGE:
4.2m
Utilisation:
Géologie et exploration minérale
METHOLD DE FORAGE:
Perçage de boue
Max Spindle Speed:
30-1500r/min
Puissance de moteur:
38kw@1800rpm
POMPE DE MUD:
BW250/BW160
Angle de perçage:
90-75
Détails d'emballage:
paquet standard d'exportation
Capacité d'approvisionnement:
2000set/year
Mettre en évidence:

matériel de forage de noyau de diamant

,

foreuse hydraulique de noyau

Description du produit

Type vertical perceuse de noyau Rig For Geological Exploration d'axe de XY-42A/perçage puits d'eau



Application



Le type plate-forme de forage d'axe de XY-42A de noyau peut être appliqué au perçage de dénoyautage à l'aide du peu tungstène-carbure-incliné et du trépan à diamants. Ce s'appelle également l'endroit extérieur d'installation de perceuse de noyau en général. Il peut être également employé à machiner l'exploration géologique, le perçage hydrogéologique, de puits d'eau et le grand trou de empilage de trou de base aussi bien que de base.

Caractéristiques



1. La plate-forme de forage de noyau de XY-42A a 8, niveaux raisonnables de vitesse. Son couple maximum est 3,5 Kn·m à la basse vitesse rotatoire.
2. Avec le diamètre du l'à travers-trou de l'axe comme 92 millimètres et longueur hydraulique d'alimentation de doubles cylindres d'huile en tant que 600 millimètres, l'installation de perceuse extérieure de noyau convient pour différentes technologies de forage avec l'efficacité de forage élevée
3. en cas de problème, ses deux vitesses inverses peuvent faire la grande faveur.
4. à l'aide d'une pompe à engrenages en double, elle apprécie la puissance raisonnable et abaisse la température d'huile.
5. Le mandrin hydraulique de double action assure la force puissante de bride
6. En raison des avantages de la structure compacte et de la disposition raisonnable, de l'entretien extérieur et de la réparation de l'installation de perceuse de noyau XY-42A est commode.
7. La plate-forme de forage de noyau peut se déplacer sans à-coup. Ceci, avec son centre de poids spécifique faible, veille sa régularité même tout en forant à la grande vitesse.
8. équipé de l'échelle de mesure pour votre bonne connaissance de la condition de forage au fond du trou ; chaque poignée peut être actionnée agilement et fiabilité.

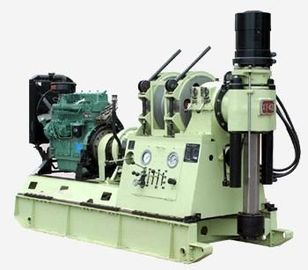

Type vertical installation de perceuse de noyau XY-42A d'axe 0
Spécifications


: Capacité de forage
1. Perçage de noyau

Type de tige de perceuse Taille de tige de perceuse Profondeur de forage
La tige a fait en Chine À l'intérieur de la tige de perceuse bouleversée 42 millimètres (1,65 pouces) 1100 m (3608 pieds)
50 millimètres (1,97 pouces) 820 m (2690 pieds)
60 millimètres (2,36 pouces) 610 m (2001 pieds)
Tige de perceuse de câble 53 millimètres (2,09 pouces) 950 m (3116 pieds)
71 millimètres (2,80 pouces) 700 m (2296 pieds)
89 millimètres (3,50 pouces) 550 m (1804 pieds)
Tige de DCDMA À l'intérieur de la tige de perceuse bouleversée Aw 1100 m (3608 pieds)
BW 820 m (2690 pieds)
Nanowatt 650 m (2132 pieds)
HW 430 m (1410 pieds)
Tige de perceuse de câble AQ 1200 m (3936 pieds)
Bq 950 m (3116 pieds)
Nq 730 m (2394 pieds)
QG 500 m (1640 pieds)

2. Hydrogéologique, perçage de puits d'eau

Taille bouleversée extérieure de tige de perceuse Diamètre de trou. Profondeur de forage
60 millimètres (2,36 pouces) 200mm (7,87 pouces) 400m (1312 pieds)
73 millimètres (2,87 pouces) 350mm (13,78 pouces) 250m (820 pieds)
89 millimètres (3,50 pouces) 500mm (19,69 pouces) 150m (5379 pieds)

3. Perçage de trou de pile de base utilisant l'installation de perceuse extérieure de noyau XY-42A
A. Utilisation en dehors de tige de perceuse bouleversée de la taille 89mm (3,50 pouces), diamètre de trou.
Formation lâche : 800mm (31,50 pouces)
Formation de hard rock : 500mm (19,69 pouces)
Profondeur de trou : 100m (328 pieds)
B. Drill Head de l'installation de perceuse extérieure de noyau XY-42A
La tête de perceuse est alimentation hydraulique de doubles cylindres d'huile et de type de transmission mécanique.
Gamme de forage d'angle de rotation : 0°-360°

C. Spindle
La liste de la vitesse d'axe (r/min)

Nombre d'étape de puissance de vitesse de la plate-forme de forage de noyau XY-42A Vitesse 1500 r/min de machine de puissance Vitesse 1000 r/min de machine de puissance
En avant 4 lents 82, 151, 215, 313 54. 100, 143 207
Hauts 4 251, 463, 661 961 166, 307, 437, 636
Inverse 1 lent 67 44
Haut 1 205 13

Couple de Max. Spindle de la plate-forme de forage de noyau XY-42A :

Vitesse 1500 r/min de l'efficacité 30KW (40HP) de machine de puissance : 3,2 KN•m (2358 livres-force•pi)
Vitesse 1000 r/min de l'efficacité 22KW (29.5HP) de machine de puissance : 3,5 KN•m (2580 livres-force•pi)
Capacité de Max. Hoisting : 80 KN (17984 livres-force)
Pression de Max. Feed : 60 KN (13488 livres-force)
Storke d'axe : 600 millimètres (23,62 pouces)
Identification d'axe. : 92 millimètres (3,62 pouces)
D. Hoister pour l'installation de perceuse extérieure de noyau XY-42A
Vitesse de levage (ligne simple de 3ème couche)
Vitesse 1500 r/min de machine de puissance : 0,78, 1,44, 2,06, 2,99 6,76, 9,81 feet/s de m/s (2,56, 4,72,)
Vitesse 1000r/min de machine de puissance : 0,52, 0,96, 1,36, 1,98 4,46, 6,49 feet/s de m/s (1,71, 3,15,)
Ligne simple maximale capacité de levage
Vitesse 1500 r/min de l'efficacité 30kw (40HP) de machine de puissance : 30 KN (6744 livres-force)
Vitesse 1000 r/min de l'efficacité 22kw (29.5HP) de machine de puissance : 34 KN (7643 livres-force)
Diamètre de câble métallique : 16 millimètres (0,63 pouces)
Capacité de tambour : 90 m (295,2 pieds)
Diamètre de tambour : 285 millimètres (11,22 pouces)
Diamètre de tambour de frein : 490 millimètres (19,29 pouces)
Largeur de bande de frein : 120 millimètres (4,72 pouces)
E. Clutch et boîte de changement de vitesse de l'installation de perceuse extérieure de noyau XY-42A
Embrayage de frottement simple sec de plat.
Dans la boîte de changement de vitesse, la vitesse est changée par la vitesse de glissement en avant 4, l'inverse 1.
Vue de type dérapage de F. (avec la base de glissière)
Enlevez la longueur : 460 millimètres (18,11 pouces)
Distance entre la perceuse et le dessus de trou : 310 millimètres (12,20 pouces)
G. pompe à huile
Pompe à engrenages simple
Déplacement : 32+12 l/min (8.5+3.2 gallons des USA/minute)
Pression d'utilisation : 0-8 MPA (0-1160 livres par pouce carré)
Max. Pressure : MPA 12 (1740 livres par pouce carré)
Vitesse (r/min) : 1500
H. Drill Power de l'installation de perceuse extérieure de noyau XY-42A

Type de nom Moteur électrique Y200L-4 Moteur diesel de Deutz F4L 912
Puissance 30 KILOWATTS (40HP) 38KW (51HP)
Vitesse 1500 r/min 1800 r/min

I. Dimensions (L×W×H) : 2730×1100×1860 millimètre (pouce 107.5×43.3×73.2)

J. Weight (à l'exclusion de l'unité de puissance) : approximativement 1800 kilogrammes (3969 livres)

La livraison de Packing&



Type vertical installation de perceuse de noyau XY-42A d'axe 1 Type vertical installation de perceuse de noyau XY-42A d'axe 2

Service



Type vertical installation de perceuse de noyau XY-42A d'axe 3

Dans le notre système de service après-vente, nous établissons le système de contrôle parfait strictement selon la série ISO-9000, dans ce système, date de technologie et le problème résoudre la solution et les mesures préventives seront fournis dans de maintenir le projet, toutes les pièces de rechange seront employés dans de nouveaux produits d'OEM avec les instructions d'installation, le bordereau d'expédition, l'instruction du fabricant, la qualification et le certificat de garantie.


Nous fournir « un équipement et un cas, service sans fin, à savoir service après-vente commençons de la confirmation d'ordre, dernière pendant la vie active de l'équipement.
