Détails sur le produit:
|
Numéro de modèle: | HD100 | Type: | Marteau de DTH |
---|---|---|---|
Utilisation: | Exploitation, charbon, minerai de fer, perçage d'extraction de l'or | Matériel: | CARBURE DE TUNGSTÈNE |
Jambe: | CANNETTE DE FIL, DHD, MISSION, ÉCART-TYPE | Forme de visage: | Forme plate et forme de Baisse-centre |
Fil: | 4-1/2 API REG | Angle: | 254-311mm |
Pression d'utilisation: | 1-2.4Mpa | Consommation d'air: | 22 à 55 m3 / min |
Surligner: | Peu de foret de DTH,Outils à pastilles de DTH |

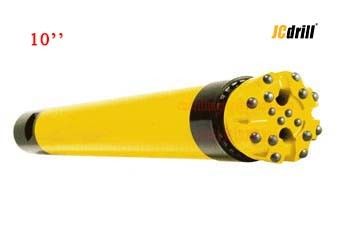

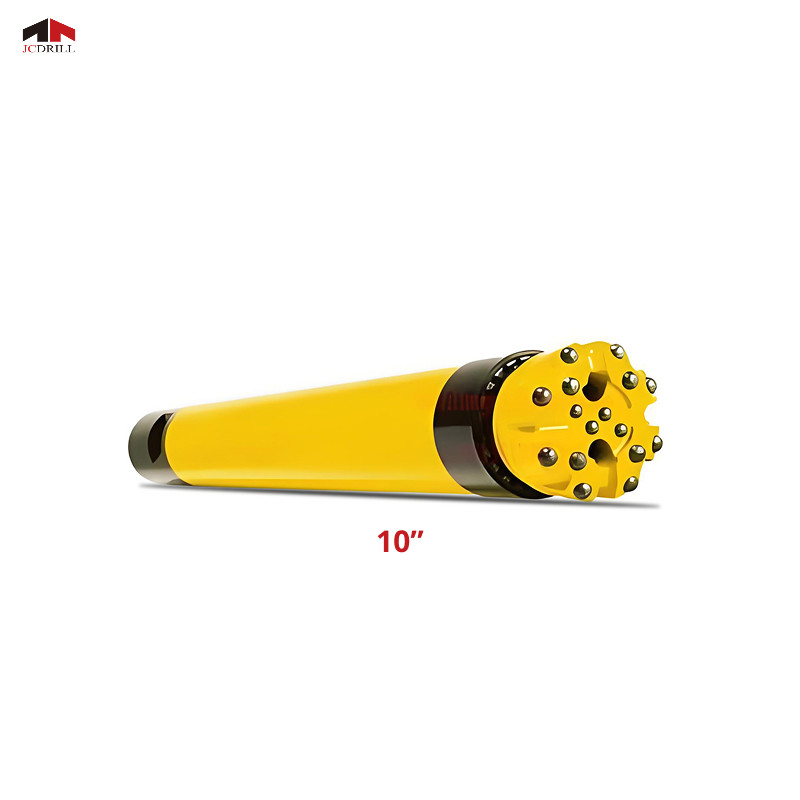

Haute pression en bas du marteau de trou 10 pouces avec le fil api 4 1/2 » 254-311mm
Application
Avec une expérience de fabrication professionnelle de production de marteau de DTH, notre usine peut vous fournir à haute pression et moyen aux marteaux de la basse pression DTH. Elle s'assortit strictement avec la norme d'api et d'autres standards de l'industrie chinois. Elle est durable pour être produite avec l'artisanat avancé et le bon matériel.
1. Fournissez l'énergie maximum au peu de forage, à la vitesse de forage rapide et basse à la consommation d'air dus à la structure intérieure spéciale du marteau de la série DTH de HD conçu selon la plus nouvelle théorie de forage de roche.
2. Représentation douce et longue durée de vie du marteau de la série DTH de HD dû aux matériaux de haute qualité d'acier allié et à la technologie transformatrice avancée adaptés.
3. Le bas taux de problème et faciles à l'entretien dû à simple, à fiable et à facile assemblent et démontent la structure intérieure du marteau.
4. Facile à partir peu du marteau dû au mandrin de fil tête multi et au cylindre se reliants du marteau.
5. Interchangeable avec le peu de DTH et la garniture de forage
Caractéristiques

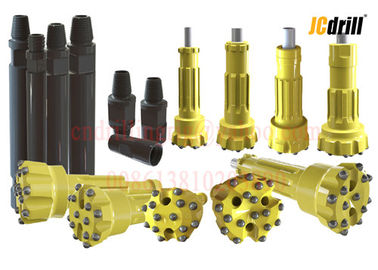

Jambe de marteau disponible :
1. Série de jambe de BR : BR1, BR2, BR3 ;
2. série de jambe de cannette de fil : Cop32, Cop34, Cop44, Cop54, Cop64, Cop84 ;
3. série de jambe de DHD : DHD3.5, DHD340, DHD350, DHD360, DHD380 ;
4. série de jambe d'écart-type : SD4, SD5, SD6, SD8, SD10, SD12, SD15, SD18 ;
5. série de jambe de mission : Mission40, Mission50, mission 60, mission 80 ;
6. série de jambe de QL : QL30, QL40, QL50, QL60, QL80 ;
7. série de jambe de NUMA : NUMA120, NUMA125, NUMA180, NUMA240 ;
D'autres jambes de marteau peuvent être disponibles selon le dessin ou les échantillons du client.
Spécifications
Marteau de HSD10 DTH | ||||||
Description d'article | Poids | Pièces non. | ||||
sous-marin 1.Top | 59 | HSD1001 | ||||
2.O-Ring de sous-marin supérieur | 0,03 | HSD1002 | ||||
anneau 3.Breakout | 0,3 | HSD1003 | ||||
valve 4.Check | 1,4 | HSD1004 | ||||
5.Spring | 0,3 | HSD1005 | ||||
tampon 6.Compression | 0,6 | HSD1006 | ||||
distributeur 7.Air | 11,5 | HSD1007 | ||||
cylindre 8.Internal | 11 | HSD1008 | ||||
9.Piston | 62 | HSD1009 | ||||
cylindre 10.External | 110 | HSD1010 | ||||
11.O-Ring d'anneau d'arrêt | 0,03 | HSD1011 | ||||
anneau 12.Stop | 1,6 | HSD1012 | ||||
douille 13.Guided | 4,5 | HSD1013 | ||||
anneau 14.Breakout | 0,3 | HSD1014 | ||||
mandrin 15.Drive | 24 | HSD1015 | ||||
peu 16.Drill | 115 | HSD1016 | ||||
Selon l'exigence de client, le sous-marin supérieur peut être transformé en deux clés, et a mis des boutons de protection, un controllinghole d'air peut être foré sur le clapet anti-retour pour fournir une décharge plus efficace de coupes. | ||||||
Données techniques | ||||||
Longueur (moins de peu) | Poids (moins le peu) | Diamètre externe | Jambe de peu | Chaîne de trou | Fil de connexion | |
1502mm | 290.0kg | 226mm | SD10 | 254-311mm | API REPÉRAGE DE 4-1/2 ' REG API 6-5/8 ' | |
Pression d'utilisation | Taux d'impact à 0,5 MPA | Vitesse de rotation recommandée | Consommation d'air | |||
1.0-2.5Mpa | 18HZ | 15-25r/min | 1.0Mpa | 1.8Mpa | 2.4Mpa | |
22m3/min | 40m3/min | 55m3/min |

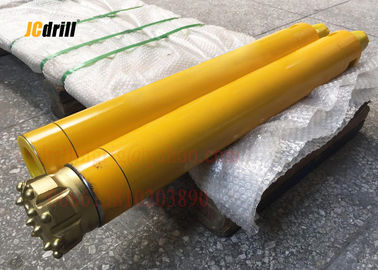

La livraison de Packing&
