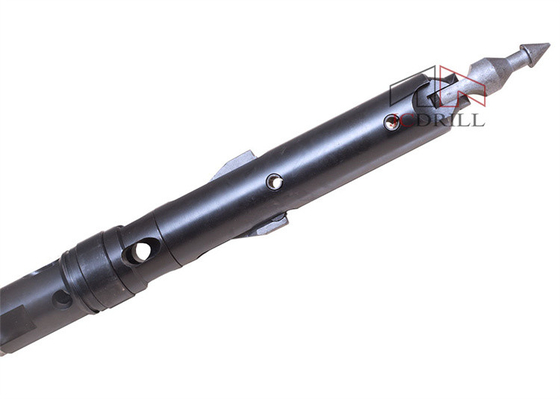

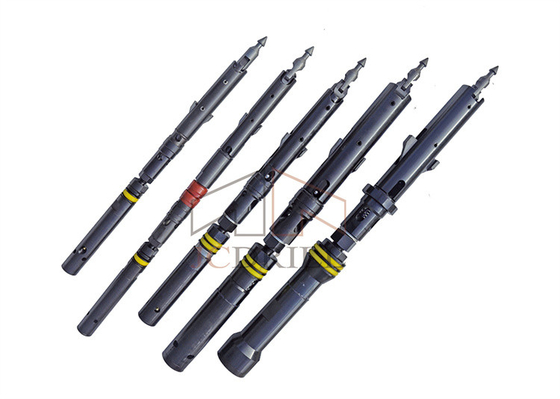

Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble

Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble
Api Standard Overshot Assembly Hq Core Barrel For Surface Wireline Drilling
Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble

Image Grand :  Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble

Détails sur le produit:
Lieu d'origine: Hebei, Chine
Nom de marque: JCDRILL
Certification: ISO,CE
Conditions de paiement et expédition:
Quantité de commande min: 1Set
Prix: Negotation
Délai de livraison: 15 Pour être négocié
Conditions de paiement: T/T, L/C, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 2000 réglé/place par an

Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble

description de
Numéro de modèle: tête de QG de baril de noyau Type: Double baril de noyau
Norme: AQ BQ NQ QG PQ Nom de produit: Ensemble de baril de noyau
Application: Ligne perçage de fil de noyau Couleur: noir
Paquet: Paquet de boîte en bois Série: Ligne série de fil de DCDMA de Q
Poids: 13.70kg Diamters: Puisque série du PC BC3 NC3 HC3 PC3 T d'OR HC
Longueur: 1.5m, 3m
Surligner:

le baril de noyau standard de QG d'api

,

baril de noyau extérieur de QG de perçage de câble

,

a dépassé l'ensemble de baril de noyau de QG

baril de noyau de extraction dépassé standard de QG d'outils de perçage de double tube d'assemblée d'api pour le perçage extérieur de câble


>> Introduction

Un système de dénoyautage de câble inclut l'ensemble de baril de noyau et l'assemblée dépassée. L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe externe de tube. Les tubes intérieurs et externes ont de longueur standard de 1,5 mètres et de 3 mètres.

L'assemblée principale fournit : mécanismes de verrouillage et de pivotement de spearpoint pour permettre à l'insertion et à la récupération de l'ensemble de chambre à air, d'un ensemble des roulements de permettre à la chambre à air de rester stationnaire et d'éviter le perçage de moment de dommages d'échantillon, des indications fonctionnantes de pression du liquide et des valves de commande fluide.
Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble 0


Toutes les assemblées principales incorporent un tube équipé coupé qui fournit un signal de pression du liquide à l'opérateur de perceuse quand les membres de valve sont comprimés, indiquant une pleine ou bloquée chambre à air.

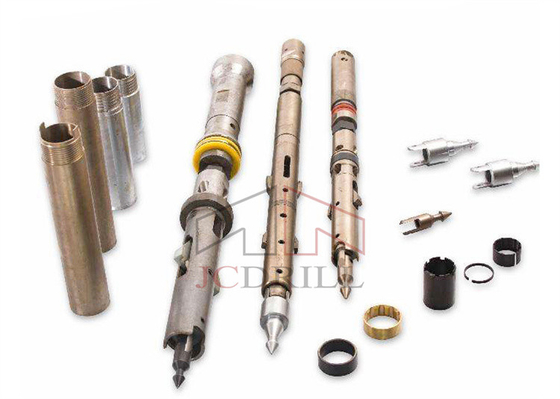

L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe d'externe-tube. Le groupe de chambre à air se compose de : Assemblée principale, chambre à air, caisse de poussoir de noyau, poussoir de noyau, anneau d'arrêt.
Le groupe de chambre à air rassemble l'échantillon de noyau pendant le processus de forage et est indépendant du groupe d'externe-tube. Le groupe d'externe-tube se compose de reste des composants de baril de noyau :

Verrouillage de l'accouplement, accouplement d'adaptateur, tube externe.
Le groupe d'externe-tube toujours demeure au fond du trou et loge le groupe de chambre à air pendant le processus de forage.


ID# Article Description Unité Poids (kilogrammes)
AQ
1-11 baril de noyau de 3m SZJ-AQ-3000 Placez 24,27
1-11 baril de noyau de 1.5m SZJ-AQ-1500 Placez 15,29
Bq
1-11 baril de noyau de 3m SZJ-BQ-3000 Placez 40,45
1-11 baril de noyau de 1.5m SZJ-BQ-1500 Placez 25,49
Nq
1-11 baril de noyau de 3m SZJ-NQ-3000 Placez 64,88
1-11 baril de noyau de 1.5m SZJ-NQ-1500 Placez 47,31
QG
1-11 baril de noyau de 3m SZJ-HQ-3000 Placez 98,30
1-11 baril de noyau de 1.5m SZJ-HQ-1500 Placez 67,53
PQ
1-11 baril de noyau de 3m SZJ-PQ-3000 Placez 142,50
1-11 baril de noyau de 1.5m SZJ-PQ-1500 Placez 100,29



Double surface de tube
Taille (perceuse extérieure d'exploration) Système métrique (millimètres) Système impérial (dedans)
Diamètre de trou Diamètre de noyau Diamètre de trou Diamètre de noyau
Bq 60 36,4 2,36 1,43
Nq 75,7 47,6 2,98 1,88
QG 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Surface triple de tube
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagramme de structure d'Assemblée principale de QG

ID# Article Decription Unité Poids (kilogrammes)
1-29 Assemblée principale HQ-TKZC Placez 18,90
1 Fer de lance HQ-TK-LMT PC 0,27
2 Ressort de détente HQ-TK-DWTH PC 0,01
3 Goupille de détente HQ-TK-DWX PC 0,02
4 Base de point de fer de lance HQ-TK-MTZ PC 0,8
5 Verrou rétractant le cas HQ-TK-HSG PC 2,9
6 Tige à ressort TXX-11*35 PC 0,01
7 Tige à ressort (2) TXX-12.7*70 Groupe 0,08
8 Boulon LS-M8*25 PC 0,01
9 Joint HQ-TK-DP PC 0,2
10 Ressort de compression HQ-TK-YSTH PCs 0,2
11 Corps supérieur de verrou HQ-TK-TKJ PC 2,2
12 Lien (2) HQ-TK-LJB Paires 0,12
13 Verrou (2) HQ-TK-TKB Paires 0,66
14 Tige à ressort TXX-12.7*50 PC 0,03
15 Épaule d'atterrissage HQ-TK-XGH PC 0,15
16 Valve de joint HQ-TK-MFF PC 0,02
17 Abaissez le corps de verrou HQ-TK-XGJT PC 2,3
18 Contre-écrou de Stover HQ-TK-TJLM PC 0,25
19 Axe HQ-TK-ZZ PC 2,7
20A Robinet d'isolement dur HQ-TK-FP PC 0,05
20B Doux de robinet d'isolement HQ-TK-FP-H PC 0,05
21 Ajustement du joint (2) HQ-TK-JGD Groupe 0,28
22 Incidence (2) ZC-569306 Groupe 0,35
23 Poussez l'anneau HQ-TK-ZCHT PC 0,25
24 Bague d'axe HQ-TK-ZCZ PC 1,6
25 Incidence ZC-51305 PC 0,17
26 Ressort de compression HQ-TK-ZZTH PC 0,3
27 Contre-écrou ZSLM-M24 PC 0,1
28 Assemblée de chapeau de chambre à air HQ-TK-NGJTZC PC 3,07
28A Chapeau de chambre à air HQ-TK-NGJT PC 2,8
28B Graissez l'ajustement ZYZ-M6*1 PC 0,01
28C Boule (2) GQ-22 Groupe 0,08
28D Corps de clapet anti-retour HQ-TK-FYG PC 0,18

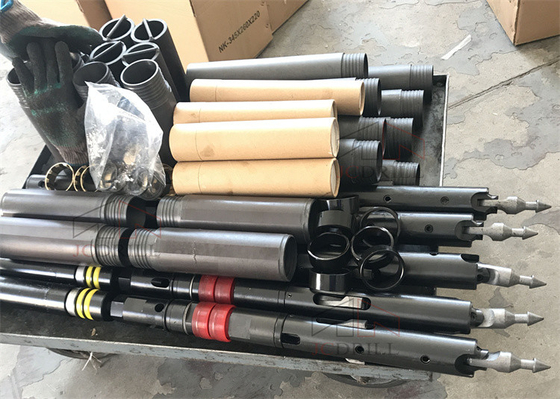

>> Paquet et expédition
Baril de noyau d'Api Standard Overshot Assembly Hq pour le perçage extérieur de câble 1

>> Au sujet de nous


JCDRILL fournissent l'exploitation de haute qualité d'utilisateurs et les solutions de forage, nous nous concentrons toujours sur la conception stratégique de la « survie par la qualité, développement par crédit ».



Nous specilized en recherche, développement et produit de plate-forme de forage de soufflage de roche, de plate-forme de forage de puits d'eau, de plate-forme de forage de noyau de diamant, de plate-forme de forage d'ancre, et d'accessoires relatifs et de services de perçage. fournissez constamment aux solutions de forage professionnelles pour tous les clients notre technologie de pointe, excellent équipement, moyens de essai stricts et bon réseau de service, qui établit notre marque « JCDRILL » une bonne image de marché, maintenant, nous des produits expliquons 50% du marché intérieur et avons été exportation à plus de 40 pays, et nous avons attribué ISO9001 : 2000 en novembre 2002.



Avec l'excellente technologie et les fermes capacités de service du marché, nous avons un réseau de commercialisation sain et excellent système de support après-vente, qui nous aide à gagner la confiance des clients ici et ailleurs, nous pouvons fournir à des utilisateurs de plate-forme de forage la solution professionnelle de haute qualité de compresseur d'air et le service après-vente relatif également.
