Détails sur le produit:
|
Numéro de modèle: | JRC500 | Application: | Perçage de circulation d'inverse de RC |
---|---|---|---|
Profondeur de perçage: | 500m | Diamètre de perçage: | 105-350mm |
tige de perceuse: | 3000mm | Dureté de roche: | F=8-16 |
Vitesse de rotation: | 0-100rpm | Pression d'utilisation: | 1.05-2.4Mpa |
Consommation d'air: | ³ /min de 11.3-21 M | Course d'alimentation: | 3.66m |
Couple rotatoire: | 8500-10000N.m | collecteur de poussière: | Facultatif humide et sec |
Retirez la capacité: | 28ton | Nom: | l'air de 105mm a comprimé la plate-forme de forage hydraulique de DTH Rc |
Surligner: | Plate-forme de forage de DTH RC,L'air a comprimé la plate-forme de forage de Rc,plate-forme de forage de 105mm Rc |

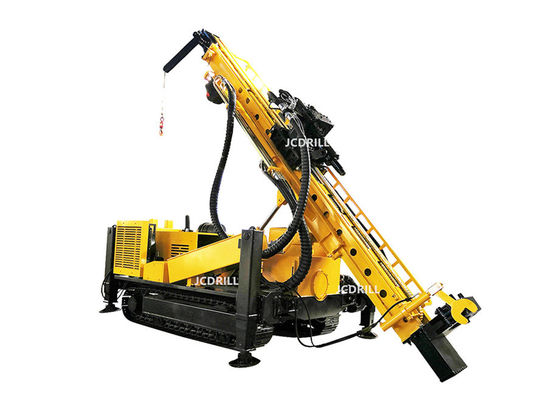

L'air de prix usine de JCDRILL a comprimé la plate-forme de forage hydraulique de DTH Chine RC JRC500
La plate-forme de forage inverse de circulation (plate-forme de forage de rc) améliore et optimise la table de fonctionnement, les pièces courantes, le circuit hydraulique, la poutre de propulsion, et la tourelle, dans le but de maximiser la fonction de l'installation. Les pièces de marche utilisent un moteur de plongeur, qui prolonge considérablement la vie de la plate-forme de forage pneumatique de vers le bas-le-trou. En particulier, l'amélioration de la console a été changée de l'opération pour deux personnes originale en opération individuelle, qui a amélioré l'efficacité de travail et a réduit le coût, considérant entièrement la demande du marché.
Specifiction
1 | Géologie forée | Toutes les sortes | |
2 | Type de forage | DTH ET RC | |
3 | Système et opération de perceuse | Hydraulique | |
4 | Diamètre de trou | millimètre | Φ90-Φ400 |
5 | Profondeur de trou | m | 500 |
6 | Couple de rotation | KN | 85-100 |
7 | Vitesse de rotation | T/MN | 0-80 1ère vitesse |
0-160 2ème Ger | |||
8 | Diamètre de garniture de forage | millimètre | 76/89/114 |
9 | Longueur de garniture de forage | millimètre | 4/4500 |
10 | Vitesse d'alimentation maximale | M/min | 18 |
11 | Max. Lifting Speed | M/min | 5-20 |
12 | Course d'alimentation | millimètre | 3400 |
13 | Force de levage de maximum | T | 28 |
14 | Force de levage du treuil principal (facultatif) | T | 4 |
15 | Force de levage de grue | T | 1,5 |
16 | Taille de levage de treuil d'outil | m | 100 |
17 | Type de moteur diesel | CUMMINS | |
18 | Chevaux-vapeur évalués | Kilowatt | 180 |
19 | Système électrique | Volt | 24 |
20 | Type de compresseur | Vis/bien mobilier rotatoires | |
21 | Pression requise | MPA | 1.05-4.5 |
22 | Consommation d'air | ³ /min de m | 16-60 |
23 | Poids net | T | 13 |
24 | Longueur de expédition | millimètre | 7550 |
25 | Largeur de expédition | millimètre | 2260 |
26 | Taille de expédition | millimètre | 2700 |
27 | Garde au sol | millimètre | 300 |
28 | Volume d'écoulement | millimètre | 20 |
Caractéristiques
1 : Le circuit hydraulique monté mécaniquement diesel, tout le système incluent la marche, rotation, alimentation, se soulevant, jambe, se soulevant, système de compensation, changement de tige est hydraulique.
2 : Le fonctionnement inverse de système de circulation ainsi que la technologie de DTH, provice de compresseur d'air a pressé l'air pour l'impact et la poussière se rassemblent.
3. Pendant le travail, utilisez le marteau inverse de circulation, double tube, avez pressé l'air pour entrer entre deux tube et poussière de la chambre à air.
4. Également il est disponible à l'outil de perçage normal d'utilisation positive de circulation.
5. Le système de travail composé de système d'alimentation, guide (mât), tête rotatoire, système de compensation, centralisateur, cystem d'échange de tige, s'enroulant et ainsi de suite.
6. Diminue la pression, vitesse d'alimentation, vitesse rotatoire est réglable.
7. Le système de marche est un système de auto-marche, convient pour le déplacement, qui pourrait installer la jambe quatre hydraulique, quand la charge sur le camion, il n'a pas besoin augmenter, il peut charger sur le camion directement.
8. Utilisation hydraulique de la jambe quatre pour garder l'équilibre du perçage pendant le travail.
9. Le sous enroulement pourrait levant l'outil de perçage de Max.1ton, il a pu également aider au changement de tige.
le guide 10.The (mât) pourrait travaillant dans 45°-90°, guide ont un système d'extension, qui s'assurent que le guide pourrait se déplaçant vers la surface de forage, à keed l'équilibre du guide.
11. Gradienter, label d'angle et centralisateur pour assurer l'exactitude de précision du trou.
12. Le système pneumatique ont un système de lubrification spécial à lubrifier le marteau pour prolonger la durée de vie.
