Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'exploration

Chine Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'exploration fournisseur
Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'exploration fournisseur Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'exploration fournisseur Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'exploration fournisseur

Image Grand :  Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'exploration

Détails sur le produit:

Lieu d'origine: Hebei, Chine
Nom de marque: JKDRILL
Certification: ISO,CE
Numéro de modèle: KD251

Conditions de paiement et expédition:

Quantité de commande min: 1SET
Prix: Negotation
Détails d'emballage: Paquet standard de transport d'exportation
Délai de livraison: dans les actions ou le 2weeks
Conditions de paiement: T/T, L/C, D/P, Western Union
Capacité d'approvisionnement: 2000set/year
Contact Now
Description de produit détaillée
modèle: KD251 Capacité de profondeur: 150-200m
Taille de forage: 46mm Taille de Rod de perceuse: 42/43mm
Couple maximum: >120NM Vitesse de rotation maximum: ≥2000rpm
Force d'alimentation: 18KN Retirez la capacité: 18KN
Application: Exploration de minerai, minérale et géologique

Installation de perceuse souterraine hydraulique du noyau KD251 pour le minerai/perçage de noyau minéral/géologique d'exploration



Application

Le petit, design compact de la plate-forme de forage souterraine de noyau de série de KD pour les espaces étroits lui fait l'idéal pour l'usage dans des tunnels étroits ou dans les galeries. Rapide et facile pour installer, manipulation mécanisée de la tige de la plate-forme de forage de noyau de série de KD, support de tige fixé par une charnière, et moyen d'unité de rotation flexible, perçage efficace.

Caractéristiques

1. Il est distinct dans la structure, petite dans la taille, la lumière dans le poids, flexible dans le mouvement et en fonction commode.
2. La pompe hydraulique est conduite par le moteur électrique anti-déflagrant par le système d'exploitation, puis la pompe hydraulique impose le moteur hydraulique pour faire la perceuse la tête tourner, et en même temps, le mouvement de la tête de perceuse est réalisé par le mécanisme de double vitesse de cylindre et de chaîne d'huile.
3. le mandrin hydraulique peut satisfaire la fonction des dispositifs d'accrochage et de la protection de puissance-.
4. La fonction coulissante et de élargissement et de rétraction du mât rend lui commode pour le fond du mât aux contacts la terre ou la plate-forme, ainsi l'installation de perceuse sera plus stable.
5. Le bras et le mât d'oscillation peuvent faire le mouvement d'oloffée, qui satisfait la demande du perçage de multi-angle.
6. La gamme de la vitesse tournante d'axe est large et le couple est grand.

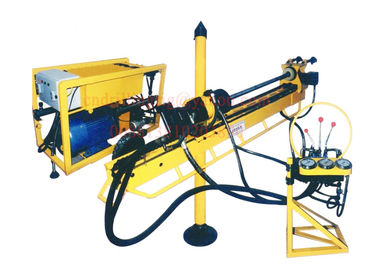

Toute la plate-forme de forage souterraine hydraulique de noyau se compose d'unité de puissance, de corps de machine, de panneau de commande, d'unité de rotation, de support de tige et de pompe de boue.

Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'explorationPecificationInstallations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'explorationde S

Description KD251 KD252 KD559 KD90
Capacité de profondeur (m) Max.200/150 Max.210/270 Max.180/220 Max.180/300/400
Taille de forage 46/46 46/46 75/59 95/75/59
Taille de Rod de perceuse 42/43 42/43 71/55.5 89/71/55.5
Matériel de Rod Steel/Al Steel/Al Acier Acier
Couple maximum (N.m) >120 >150 >200 >250
Vitesse maximum (T/MN) ≥2000 ≥2200 ≥1800 ≥1500
Force d'alimentation (kn) >18 >18 >24 >45
Longueur d'alimentation >18 >18 >24 >45

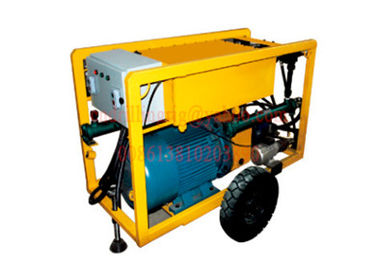

Unité de puissance



Il est monté sur un cadre à roues, est facile déplacer l'unité de puissance, et elle peut laisser une distance avec le principal organisme quand cela fonctionne. L'unité de puissance a un moteur électrique de puissance élevée, réducteur de transmission, pompe hydraulique de double (piqué principal de pompe hydraulique la tête rotatoire, et sous commande de pompe hydraulique le cylindre d'alimentation), réservoir de stockage de pétrole hydraulique, filtre, pompe de poignée, boîte de contrôle électrique et ainsi de suite.



Modèle Volume (L*W*H) millimètre Poids (kilogrammes)
KD251 1300*940*1050 550
KD252 1550*1100*1210 765
KD559 1550*1100*1210 800
KD90 1550*1100*1210 800

Principal organisme

Le principal organisme est se composent du cadre d'alimentation, tête de rotation, support de tige, la colonne, cylinder.facilitate à saaembly et le démontent. Peut le degré des trous de forage 0-360 dans le tunnel par la colonne.

Modèle Volume (L*W*H) millimètre Colume (S*H) millimètre Poids (kilogrammes)
KD251 1630*300*500 95*2500-3200 300
KD252 2370*300*500 95*2500-3500 380
KD559 2370*300*500 95*2500-3500 380
KD90 2380*310*500 95*2500-3500 390



Panneau de commande

Le panneau de commande est poussée simple mais de facility.operator seulement ou tire la tringle de commande que tout le fonctionnement peut être fait, il peut automaticlly alimentant, force d'alimentation et il est facile commander vitesse. Le support de mandrin et de tige et agissent la même heure qui fait la plate-forme de forage peut charger et décharger la tige de perceuse la mêmes heure, exposition de tableau de bord la pression de système, force d'alimentation et pression d'eau de rinçage, augmentent l'efficacité de fonctionnement considérablement.



Tête rotatoire

L'innerdiameter de l'axe principal rotatoire est 58mm, changent les mâchoires du mandrin hydraulique permet l'adaptation rapide à différentes tiges de taille. D'axe de vitesse l'adaptation automatiquement par le moteur hydraulique. Il peut atteindre la vitesse de lowrotational et le couple élevé quand le 1:2.5 d'utilisation transmettent le rapport.



Support de Rod

Griller l'action du support de tige est synchronisé avec les poignées hydrauliques de chuck.it mécaniquement mais s'ouvre hydrauliquement. Le principal avantage avec cette conception est que le support de tige pas jamais loase il poignée sur le perçage ficelle-égal si la pression d'huile chute unexpetely ; et garantissez la sécurité du perçage.



Pompe de boue

La pompe de boue, la plate-forme de forage de matériel annexe pour KD251 et KD252, est utilisée pour transporter le liquide de rinçage en forant les trous peu profonds à l'aide du peu de perçage de diamants, d'acier ou de carbure. Le liquide peut porter incluent l'eau etc. d'eau propre, d'émulsion et de boue. La pompe de boue de BWJ-80A utilisée sur KD251, KD252 est la fonction horizontale et simple, le cylindre trois échangeant la pompe de pistion. Elle peut obtenir à trois le niveau différent d'écoulement par le dispositif de speedchnage. Ce type caractéristique de pompe de boue en structure simple, poids léger, petit dans la taille, facile maintiennent et opération.

Dans le projet

Installations de perceuse souterraines hydrauliques pour le minerai/perçage de noyau minéral/géologique d'exploration

Service

Installation de perceuse de noyau de diamant de haute performance pour la géologie/perçage de noyau minéral d'exploration XY-44A

Dans le notre système de service après-vente, nous établissons le système de contrôle parfait strictement selon la série ISO-9000, dans ce système, date de technologie et le problème résolvent la solution et des mesures préventives en seront fournies dans maintiennent le projet, toutes les pièces de rechange seront employées dans de nouveaux produits d'OEM avec les instructions d'installation, le bordereau d'expédition, l'instruction du fabricant, la qualification et le certificat de garantie.


Nous fournissons « un équipement et un cas, service sans fin, à savoir le service après-vente commencent de la confirmation d'ordre, durez pendant la vie active de l'équipement.
