Installation de perceuse portative montée par remorque de noyau de diamant avec la capacité de perçage de Bq 1500m

Installation de perceuse portative montée par remorque de noyau de diamant avec la capacité de perçage de Bq 1500m

Nom De Marque: JCDRILL
Numéro De Modèle: JCD1500
Nombre De Pièces: 1SET
Prix: Negotation
Conditions De Paiement: T/T, L/C, Western Union, MoneyGram
Capacité à Fournir: 2000set
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO,CE
Le type:
Forage au noyau
Capacité en profondeur de digue:
Le montant de l'indemnité est calculé à partir du montant de l'indemnité.
Diamètre du trou:
BQ,NQ,HQ,PQ
Angle de perceuse:
45°-90°
Toque de rotation maximale:
4650 N.m.
Application du projet:
Le secteur minier
Moteur:
Pour les appareils de traitement des eaux usées:
Capacité de récupération:
30KN
Poids brut:
10 000 kg
Puissance du moteur:
145KW
Taille:
Pour les appareils à moteur à combustion
Détails d'emballage:
Paquet standard de transport d'exportation
Capacité d'approvisionnement:
2000set
Mettre en évidence:

foreuse de noyau

,

matériel de forage de noyau de diamant

Description du produit

JCD1500 portable monté sur remorque Full Hydraulique de forage au noyau diamanté Rig avec capacité de forage BQ 1500m



Application du projet

Le nouveau modèle de forage hydraulique complet JCD1500 est avancé. Il s'agit d'un forage hydraulique typique sur remorque à roues, avec une technique de référence du même type d'équipement au pays et à l'étranger.La foreuse est de conception raisonnable et de performances supérieuresIl est facile à utiliser et à entretenir.

Le forage hydraulique JCD1500 sur remorque à roues est principalement utilisé pour le forage de trous inclinés et droits. Il pourrait être utilisé pour l'exploration et la prospection géologique, la métallurgie, le charbon, l'industrie nucléaire,L'industrie de l'eau et de l'eauIl s'agit d'une plateforme de forage de base utilisant principalement des pièces à pointe de diamant et de carbure.Une utilisation correcte et une maintenance raisonnable pourraient garantir le meilleur fonctionnement et les meilleures performances avec une disponibilité et une longue durée de viePar conséquent, tous les clients doivent suivre strictement le manuel d'exploitation et de maintenance.les clients devraient être responsables de leurs propres actions.
·Toutes les applications autres que celles décrites dans le présent manuel.
·Toute modification de l'équipement effectuée de façon présomptueuse par eux-mêmes.
·Toute opération ou performance contraire aux instructions et au règlement de sécurité et/ou toute utilisation qui ne respecte pas les prescriptions du manuel.
·Toute maintenance de l'ensemble de la machine et de chaque composant conformément aux prescriptions.

Caractéristiques

Le forage adopte une conduite hydraulique complète, de type traînée de pneus, il s'agit donc d'un forage hydraulique typique sur remorque à roues.La tête de forage est entraînée par un moteur variable avec fonction de changement mécanique à deux vitessesLa tête de forage est alimentée et entraînée par un système reliant la broche creuse et la bouteille d'huile par une chaîne.si les tiges de piston de la bouteille d'huile se déplacent sur une certaine distance, le déplacement de la tête de forage double la distance.Le mât pourrait être réglé dans la gamme d'angle de 0 à 90 degrés pour son trou de forage avec un centre de gravité bas et une bonne stabilité de l'ensemble de l'unitéLa plateforme offre à l'opérateur un bon champ de vision et des conditions de travail larges et confortables.
(1) Des performances fiables
En se basant sur la ligne directrice de l'achat de l'équipement auxiliaire critique à l'échelle internationale, le moteur diesel, la pompe hydraulique, les soupapes principales, les moteurs,les réducteurs à rampe et les pièces détachées hydrauliques clés sont tous des produits de marques célèbres adoptés au pays et à l'étranger.
(2) Forage hydraulique à grande efficacité sur remorque à roues
Avec un couple élevé, une allocation d'unité de puissance élevée et une conception raisonnable de la structure et une méthode de fonctionnement avancée et une longueur de 6 mètres (19,7 pieds) de tige de forage,Tous ces éléments garantissent le fonctionnement élevé et l'efficacité des performances de la plateforme de forage.
3) Protection de l'environnement
Avec des émissions polluantes plus faibles du moteur diesel, une conception professionnelle de réduction du bruit, le forage est parfaitement adapté à l'exploitation et aux performances urbaines.
(4) Forage hydraulique à roue à remorque économe en énergie
En adoptant la technique de commande de charge sensible avancée, la plateforme de forage a réduit la consommation d'énergie et la production de chaleur au plus bas niveau.Des performances fiables et un fonctionnement facile, il s'agit de l'équipement privilégié à choisir dans la plateforme de forage hydraulique complète du marché intérieur actuel.

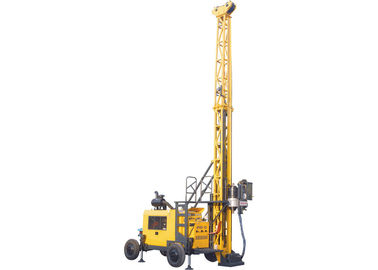

Installation de perceuse portative montée par remorque de noyau de diamant avec la capacité de perçage de Bq 1500m 0

Spécification

Les chiffres figurant dans ces tableaux ont été calculés sur la base d'expériences de terrain et peuvent raisonnablement être attendus.techniques et équipements de forage utilisés.

Moteur diesel Modèle Cummins 6CTA8.3-C195 (turbocompressé et refroidi à l'eau)
Déplacement 8.3L (2,19 gallons américains)
  Le pouvoir 145 kW (195 chevaux)
RPM nominale (réglage d'usine) Pour les véhicules à moteur:
Capacité de forage BQ 1500 m (environ 4920 pieds)
NQ 1300 m ((4264 pieds)
Le siège 1000 m ((3280 pieds)
PQ 680 m ((2230 pieds)
Tête de forage Moteur de rotation Moteurs hydrauliques à double fonctionnement
RPM Deux changements / changement sans pas 0-1145 RPM
Ratios Première 8.7761 et 2.716:1
Le déverrouilleur à coulée latérale avec entraînement hydraulique
Pour les véhicules à moteur électrique à combustion Ouverture hydraulique, serrage au ressort à disque, type fermé normalement Capacité de retenue axiale de 222 400 N
  Max. couple 4650 N·m ((3427 lbf·ft)
Maintenez le diamètre 121 mm (4,76 pouces)
Capacité de levage maximale de la broche Le système de régulation de la température est basé sur les normes de sécurité énoncées à l'annexe II.
Puissance d'alimentation maximale Le système de régulation de la température est basé sur les données de la température de l'air.
Paquet de pompes primaires Pompes à piston axiale à déplacement variable Triplex pour la conduite de la rotation de la tête de forage, de l'élévateur principal, de la pompe à boue et du treuil. Fabricant: DANFOSS 1ère pompe:150 LPM à 28,5 MPa 2ème pompe:120 LPM à 25 MPa 3ème pompe: 102 LPM à 25 MPa
réservoir hydraulique Capacité 420 L (111 gallons américains)
Vitesse de levage (fil unique) 38 à 70 m/min (tambour nu)
Capacité de la centrale Force de levage (fil unique) Le système de détection de la pollution atmosphérique doit être conforme à la présente directive.
Levé Diamètre du fil d'acier 18 mm (environ 0,71 pouce)
  Longueur du fil d'acier 50 m ((164 pieds)
  Vitesse de levage (fil unique) 164 m/min (tambour nu)
Capacité de la ligne de fil Force de levage (fil unique) 12 kN ((2698 lbf) (tambour nu)
Levé Diamètre du fil d'acier 6 mm ((0,24 pouces)
  Longueur du fil d'acier 1500 m (environ 4920 pieds)
  Hauteur du mât 11 m ((36 pieds)
  Angle de réglage du mât 0° ≈ 90°
  Angle de forage 45° ≈ 90°
Mât Accident vasculaire cérébral Pour les véhicules à moteur électrique
  Traitement par glissement 1500 mm ((59 pouces)
  Traction de l'aliment 15000 kg ((33075 lb)
  Poussée d'alimentation 7500 kg ((16538 lb)
  Tirage à la tige 3m ou 6m (9,84 pieds ou 19,68 pieds)
Serre-pieds à pompe à boue Le type Plomberie à pompe à triplex
Modèle BW250
Un AVC 100 mm (environ 3,9 pouces)
Volume de sortie 250,145, 90, 52 L/min (66, 38, 24, 14 gallons américains/min)
Pression de décharge 2.5, 4.5, 6.0, 6,0 Mpa (363, 653, 870, 870 psi)
Portée de la serrure 55.5-117.5 mm ((2.19-4.63 pouces) à travers le trou Ф154 mm ((6.06 pouces)
Autres Le poids Pour les appareils à moteur électrique
Dimensions de travail (L × P × H) 5652 × 2130 × 10200 mm (222,5 × 83,9 × 401,6 pouces)
Dimensions de transport (L × P × H) 5970 × 2130 × 2730 mm (235 × 83,9 × 107,5 pouces)
Mode de transport Type de pneu

Le cas du client

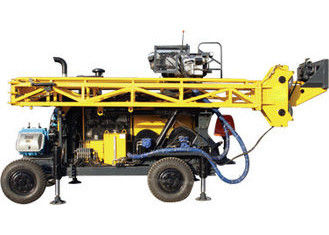

                                  Installation de perceuse portative montée par remorque de noyau de diamant avec la capacité de perçage de Bq 1500m 1

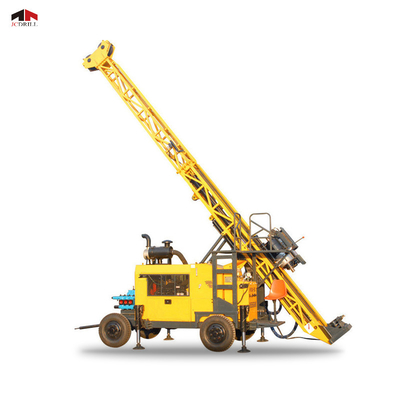

Installation de perceuse portative montée par remorque de noyau de diamant avec la capacité de perçage de Bq 1500m 2

Le service

Installation de perceuse portative montée par remorque de noyau de diamant avec la capacité de perçage de Bq 1500m 3

Dans notre système de service après-vente, nous avons mis en place un système de contrôle parfait strictement selon la série ISO-9000, dans ce système,La date de mise en œuvre de la technologie et la résolution des problèmes seront fournies dans tous les projets de maintenance., toutes les pièces de rechange seront utilisées dans les nouveaux produits OEM avec instructions d'installation, liste d'emballage, instructions du fabricant, qualification et certificat de garantie.


Nous fournissons "un équipement et un boîtier, un service sans fin, à savoir le service après-vente commence à partir de la confirmation de commande, dure pour la durée de vie de l'équipement.
