Détails sur le produit:
|
| Numéro de modèle: | XY300 | Profondeur de perçage: | 1100m (NQ) |
|---|---|---|---|
| Diamètre de perçage: | BQ-HQ | LONGUEUR DE GARNITURE DE FORAGE: | 4.2m |
| Utilisation: | Géologie et exploration minérale | METHOLD DE FORAGE: | Perçage de boue |
| Max Spindle Speed: | 30-1050r/min | Puissance de moteur: | 48kw@1500rpm |
| POMPE DE MUD: | BW250/BW160 | Angle de perçage: | 90-75 |
| Surligner: | matériel de forage de noyau de diamant,foreuse hydraulique de noyau |
||

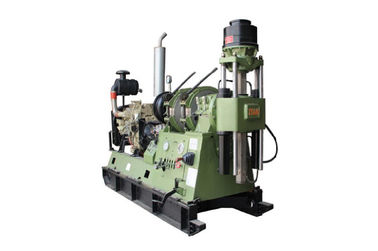

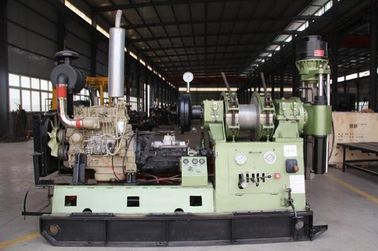

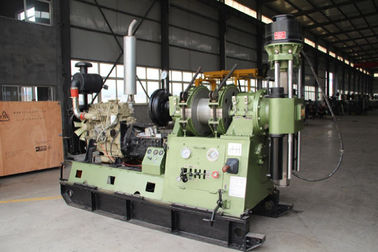

Géologie de Diamond Core Drill Rig For de haute performance/perçage de noyau minéral d'exploration XY-44A
Application
Comme type plate-forme de forage d'axe, l'installation de perceuse de noyau de XY-44A prend le trépan ou le tungstène-carbure à diamants - le peu incliné est aligné avec un frein hydraulique. Il est alimenté avec les doubles cylindres qui voyagent beaucoup plus longtemps. Son huile est fournie dans deux directions opposées par le disque hydraulique d'araignée avec un verrouillage hydraulique. Elle est très utilisée dans l'exploration de géologie appliquée, l'hydrologie forant bien et l'ingénierie de base de pile (perçage de noyau, bien forage, perçage de pile).
Il y a une digne observation de chose. L'installation de perceuse de noyau a adopté la nouvelle technologie. La technologie peut être employée dans de nombreux modèles, en particulier sur la garniture de forage de grand diamètre. Cette technologie est tout à fait efficace pour améliorer l'efficacité de forage.
Caractéristiques
1. Il y a plus de catégorie de vitesse (8 catégories), gamme de vitesse raisonnable et de couple élevé tandis qu'à vitesse réduite. Le couple maximal est jusqu'à 3200 N•m (2358 livres-force•pi). L'installation de perceuse de noyau XY-44A est adaptée sur le perçage de noyau avec l'exploration tungalloy-carbid-incliné et de diamant d'huile aussi bien que de géologie appliquée, l'hydrologie forant bien et l'ingénierie de base de pile.
2. Avec la grande identification 93mm (3,66 pouces) d'axe, la perceuse est alimentée avec de doubles cylindres hydrauliques avec beaucoup jusqu'à 600mm plus à longue course (23,62 pouces). Avec l'adaptabilité technologique forte, l'installation peut être adaptée sur des beaucoup champ, particulièrement sur le perçage de tige de perceuse de grand diamètre, (partie supérieure creusant) extrayant le noyau avec la ligne de fil. Ainsi elle est plus efficace en améliorant l'efficacité de perçage avec moins défectueux en trou.
3. Avec la capacité de forage puissante pour l'installation de perceuse de noyau, la profondeur de forage évaluée est soulevée à, 000m (39,37 pouces) avec la tige de perceuse de dénoyautage de câble de 71mm (2,80 pouces).
4. la lumière dans le poids, et démontent in fine la capacité, l'installation peut être démantelée en dix parts facilement ; le plus grand appareil est dans 300 kilogrammes (661,5 livres). La perceuse entière est en 2150 le kilogramme (4741 livres), il peut être déplacée facilement particulièrement le secteur de montagne.
5. maintenu avec le ressort de Belleville et desserré avec le cylindre hydraulique, le mandrin hydraulique est adopté avec des trois-mâchoires d'auto-centrage. C'est dedans force de fixage forte et régulière.
6. Cette installation de perceuse de noyau est équipée d'un frein hydraulique pour le perçage régulier et lisse de trou profond.
7. huile fournisseuse avec une pompe à engrenages recto, il est facile pour l'installation et l'opération ; abaissez dans la consommation d'énergie et dans la basse température de pétrole du circuit hydraulique ; l'installation de perceuse de noyau est à coup sûr dans le perçage régulier. La pompe à huile manuelle peut être mise en service pour lever les outils de forage en trou sur le moteur de puissance ne pas fonctionner.
8. Avec la structure compacte et la disposition raisonnable, avec tous les composants exposés, et avec non recouvert, il est commode pour l'entretien.
9. Avec le bas centre de la gravité et la longue course jusqu'à 460mm (18,1 pouces), l'installation est fiable et stable dans le perçage à grande vitesse.
10. Il est facile de finir par connaître les conditions en trou avec un mètre de vibration de fourmi. Moins dans des poignées de fonctionnement, l'installation peut être actionné crédiblement et avec souplesse.
11. La plate-forme de forage de noyau peut fonctionner solidement et solidement dans le perçage de trou profond
12. Par l'opération avec les vitesses simples ou doubles, il y a une basse consommation d'énergie et d'une basse température d'huile de circuit hydraulique.
13. En cas de puissance en panne, la pompe à huile tournoyante de main peut être utilisée pour lever les outils de forage.
14. Quant à sa structure, cette installation de perceuse de noyau est compacte et raisonnable.
15. Il est facile de maîtriser la condition de trou avec un instrument antivibration de longue durée
1. Capacité de perceuse
(1) perçage de noyau
| Perceuse Rod Varieties | Perceuse Rod Type | Profondeur de perceuse | |
| Planer dedans et | Ф43×6mm (pouce Ф1.69×0.24) | 1400 m (4592feet) | |
| Perceuse Rod Made en Chine | Ф54×6 millimètre (pouce Ф2.13×0.24) | 1000 m (3280feet) | |
| Ф67×6 millimètre (pouce Ф2.64×0.24) | 830 m (2722feet) | ||
| Intérieur épaissi | Ф50×5.5 millimètre (pouce Ф1.97×0.22) | 1300 m (4264feet) | |
| Ф60×6 millimètre (pouce Ф2.36×0.24) | 950 m (3116feet) | ||
| Extraction du noyau avec la ligne de fil | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 m (4592feet) | |
| Ф71×5 millimètre (pouce Ф2.80×0.20) | 1000 m (3280feet) | ||
| Ф89×5 millimètre (pouce Ф3.50×0.20) | 800 m (2624feet) | ||
| DCDMA (Diamond Core Drill Le fabricant Association) a fait la perceuse Rod |
Intérieur épaissi | BW | 1250 m (4100feet) |
| Nanowatt | 1000 m (3280feet) | ||
| HW | 660 m (2165feet) | ||
| Extraction du noyau avec la ligne de fil | Bq | 1400 m (4592feet) | |
| Nq | 1100 m (3608feet) | ||
| QG | 750 m (2460feet) | ||
(2) perçage de puits d'hydrogéologie
| Perceuse Rod Type | Diamètre de trou de perçage. | Profondeur de forage |
| 60mm (2,36 pouces) (externe épaissi) | 200 millimètres (7,87 pouces) | 800 m (2624 pieds) |
| 73mm (2,87 pouces) (externe épaissi) | 350 millimètres (13,78 pouces) | 500 m (1640 pieds) |
| 89mm (3,5 pouces) (externe épaissi) | 500 millimètres (19,69 pouces) | 300 m (984 pieds) |
(3) perçage de pile de base
Diamètre de trou de perçage avec la tige de perceuse épaissie externe de 89 millimètres (3,50 pouces).
Formation lâche : 1000 millimètres (39,37 pouces)
Formation dure : 600 millimètres (23,62 pouces)
Profondeur de forage : 100 m (328 pieds)
2. ange de forage : 0° ﹣ 360°
3. moteur de puissance
Electromotor Y225S-4 37KW (49.62HP) 1480 r/min
Moteur diesel Deutz F6L 912 82KW (110HP) 1500 r/min
4. rotateur
Type : Alimentant avec la pression hydraulique de doubles cylindres d'huile, tournant mécaniquement.
Identification d'axe : 93 millimètres (3,66 pouces)
Vitesse d'axe :
| Vitesse de la puissance Eng. (r/min) | 1480 (pour le perçage de noyau) |
| À vitesse réduite positif (r/min) | 83, 152, 217, 316 |
| Grande vitesse positive (r/min) | 254, 468, 667, 970 |
| Vitesse négative (r/min) | 67, 206 |
Max. Torque d'axe : 3,2 KN·m (2358 livres-force·pi)
Course d'axe : 600 millimètres (23,62 pouces)
Force de levage maximale d'axe : 120 KN (26976 livres-force)
Max. Thrust d'axe : 90 KN (20232 livres-force)
5. grue de l'installation de perceuse de noyau
Embrayage planétaire de forme
Diamètre de câble métallique : 17,5 millimètres (0,69 pouces) ou 18,5 millimètres (0,73 pouces)
Capacité de tambour pour la corde (170 kg/mm2 équivalents à 241839 lb/inch2) :
(corde de fil d'acier de 17.5mm) 110m (360,8 pieds)
(corde de fil d'acier de 18.5mm) 90m (295,2 pieds)
Force de Max.Lifting (corde simple) : 45 KN (10116 livres-force)
Vitesse de levage du câble métallique
Vitesse anglaise 1000r/min 0,47, 0,86, 1,22, 1,78 4,00, 5,84 feet/s de puissance de m/s (1,54, 2,82,)
Vitesse anglaise 1500r/min 0,70 de puissance ; 1,29 ; 1,84 ; 2,68 5,90, 8,79 feet/s de m/s (2,30, 4,23,)
Vitesse anglaise feet/s de m/s de 1700r/min 0,805, 1,485 de puissance, 2,12, 3,08 (2,64, 4,87, 6,95, 10,10)
6. embrayage
Forme : Embrayage de frottement simple sec de puce
7. boîte de vitesse
Forme : glissement de la boîte de vitesse (4 vitesses sont positives et 1 est négatif).
8. pompe à huile
Forme : Pompe à engrenages simple
Déplacement : 32+12 l/min (8.5+3.2 gallons des USA/minute)
Pression d'utilisation : 0-8 MPA (0-1160 livres par pouce carré)
Max. Pressure : MPA 12 (1740 livres par pouce carré)
9. frein hydraulique de l'installation de perceuse de noyau
Vitesse fonctionnante (r/min) : 700-800
Vitesse compensatoire de corde simple : 3-8 m/s (9.84-26.2 feet/s)
Charge compensatoire de corde simple : 45 KN (10116 livres-force)
10. cadre de perceuse
Forme glissant le type de dérapages (avec glisser la base)
Course arrière de perceuse : 460 millimètres (18,11 pouces)
11. dimensions (L×W×H) : 3030×1100×1890 millimètre (pouce 119.3×43.3×74.4)
12. Poids de perceuse (sans unité de puissance) : environ 2150 kilogrammes (4741 livres)
13. Max. Weight d'appareil congédiable : 300 kilogrammes (662 livres)
Service
Dans le notre système de service après-vente, nous établissons le système de contrôle parfait strictement selon la série ISO-9000, dans ce système, date de technologie et le problème résoudre la solution et les mesures préventives seront fournis dans de maintenir le projet, toutes les pièces de rechange seront employés dans de nouveaux produits d'OEM avec les instructions d'installation, le bordereau d'expédition, l'instruction du fabricant, la qualification et le certificat de garantie.
Nous fournir « un équipement et un cas, service sans fin, à savoir service après-vente commençons de la confirmation d'ordre, dernière pendant la vie active de l'équipement.
